2009年6月10日

沖電線株式会社
神奈川県川崎市中原区下小田中2-12-8
URL:https://www.okidensen.co.jp/

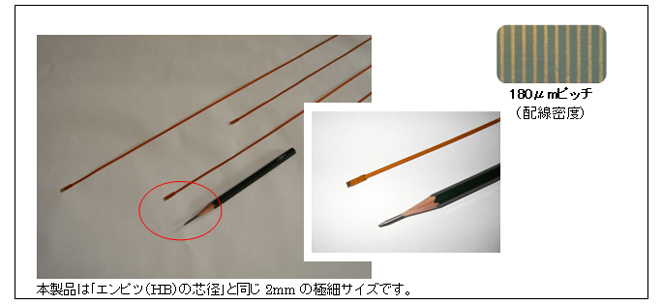

沖電線株式会社（本社：神奈川県川崎市、社長：服部 隆、以下 沖電線）は、このたび業界初の極細2mm幅、製品長3mの極細長尺フレキシブルプリント配線板（極細長尺FPC）を開発し、本日より販売を開始します。

本製品は、軽薄、高屈曲かつ高密度での極細配線を可能にするFPCとして開発いたしました。2mm幅のFPCは小サイズの製品でも製作は容易ではありませんでしたが、今回当社の独自技術により長さ3mまでの極細長尺FPCが提供できるようになりました。配線密度は細線ケーブル（電線）の2倍以上の180µmピッチ対応を実現しています。FPCの用途を大幅に広げ、医療機器、産業機器分野をはじめとするマイクロスコープ、ロボット、センサー向けアプリケーションや新たな用途が期待できます。

今回開発した製品は、ケーブルが細線になったことでのハーネス加工の複雑化や誤配線の問題を解決し、細線ケーブルでは実現できなかった「部品実装、軽薄化および高屈曲性」が可能となりました。低背コネクタ（注1）の表面実装やLED、CCD素子（注2）などの部品実装により、機能化やモジュール化が容易になります。また2mmサイズ10芯の配線が1枚のFPCで済ませられ、電線のように絡まりやキンク（注3）などの発生も無くなります。しかもFPCの厚みは50µmレベルまでの軽薄化が可能です。さらにFPCが他の配線部材よりも優位性を持つ高屈曲性についてはIPC屈曲（注4）で1億回以上（1.5R）の特性付与も可能です。

本製品は、片面および両面構造での対応が可能であり、特に両面構造タイプではインピーダンス整合（注5）もできます。高速の画像伝送への適応など、細線同軸ケーブルの代替も可能です。極薄・高柔軟化技術、長尺化技術、高速伝送技術など、当社のコア技術を融合することで実現した製品であり、お客様の製品設計の際、自由度の高さも特長です。

沖電線はお客様の様々な要望に対して、ケーブルとFPC両方のソリューション提供ができる強みを活かし、本製品を医療機器、産業機器、電子機器などの市場に向けて広く積極的に販売していきます。

販売計画

販売時期：

2009年06月10日

販売目標：

10,000本／月（量産時）

販売価格：

仕様による

主な特長

1. 部品実装が可能な高密配線部材です。
2. 高屈曲特性を実現しています。（IPC屈曲＝1億回以上／1.5R）
3. インピーダンス整合も可能です。（両面構造）
4. 絡まりやキンクは発生しません。

用語解説

• 注1：低背コネクタ

  高さの低いコネクタ。高さ1mm以下のものがあり、機器の薄型化に伴う狭スペースでの接続が可能となる。

• 注2：CCD素子

  Charge Coupled Device 固体撮像素子のひとつ。

• 注3：キンク

  電線を途中に輪ができた状態で引っ張った時にできる結び目。キンクができた電線は被覆が傷んだり、断線しやすくなる。

• 注4：PC屈曲

  IIPC（Association Connecting Electronics Industries：米国のプリント回路業界団体）規格による屈曲試験。FPCの代表的な屈曲試験。

• 注5：インピーダンス整合

  交流信号での電気抵抗値を整合すること。

• ※1　本文に記載されている会社名、製品名は一般に各社の商標または登録商標です。
