あじろがい装ケーブル
概要
産業用、および、船舶用ケーブルに高速伝送性能を有し、かつ、機械的損傷に耐えられる特殊がい装ケーブルです。近年、イーサネットやIEEE1394等に代表される高速インターフェースが普及し、そのネットワークが産業機器用や船舶用にも採用されてきています。沖電線はこのような高速インターフェースケーブルにあじろがい装を施し、高速伝送性能と機械的強度を併せ持った特殊ケーブルをお客様の御要求に合わせて提供させていただきます。
特長
- 用途に最適化させたケーブルを設計・製造し、ご提供いたします。
- ギガビットイーサネットやIEEE1394等の各種高速インターフェースケーブル規格に適合した性能を有しています。
- トータル性能を保証するため、コネクタ取付加工を含めたワイヤーハーネスとして、製品をご提供いたします。
- 機械的強度を持たせるため、船舶用として実績のあるあじろがい装をケーブルに施したがい装付ケーブルです。
- ※原則としてコネクタ付加工品での販売となります。
用途
- 主に高速信号を伝送し、かつ、機械的損傷を受ける恐れのある環境で使用されるケーブルで、各種産業用、船舶用通信機器、計測機器、ロボット等の通信、および、制御信号の伝送に広くご使用いただけます。
仕様
あじろがい装LANケーブル（C5e）
仕様
| 項目 | 仕様 | |
|---|---|---|
| 導体 | 外径 | 0.5mm |
| 絶縁体 | 種別 | ポリオレフィン |
| 外径 | 0.9mm | |
| 対数 | 4対 | |
| 内部シース | 種別 | PVC |
| 外径 | 5.1mm | |
| 外部シース | 種別 | PVC |
| 外径 | 8.5mm | |
| あじろがい装 | 種別 | 亜鉛めっき鉄線編組 （素線：0.32mmφ） |
| 保護ソース | 種別 | PVC |
| 外径 | 12mm | |
| 質量 | 概算200kg/km | |
性能
| 項目 | 仕様 |
|---|---|
| 導体抵抗 | 9.38Ω/100m 以下（20℃） |
| 減衰量 | 22dB/100m 以下（20℃） |
| 反射減衰量 | 20dB/100m 以上 |
| 近端漏話減衰量 | 35dB 以上 |
| 難燃性 | JISC3005 傾斜 |
| 圧潰性 | 5000N以上（参考値） （あじろ無：1000N） |
あじろがい装1394ロングケーブル（ハーネス）
仕様
| 項目 | 仕様 | |
|---|---|---|
| 信号線 | 2対 | |
| 電源線／GND | 各1本 | |
| シース | 種別 | 難燃PE |
| 外径 | 8.2mm | |
| あじろがい装 | 種別 | 亜鉛めっき鉄線編組（素線：0.32mmφ） |
| 保護シース | 種別 | PVC |
| 外径 | 15mm | |
| 質量 | 概算320kg/km | |
性能
| 項目 | 仕様 |
|---|---|
| 特性インピーダンス | 110±6Ω |
| 減衰量 | 5.8dB/10m 以下（20℃） |
| 圧潰性 | 5000N以上（参考値） |
- ※電気的性能は信号線の性能を示す。

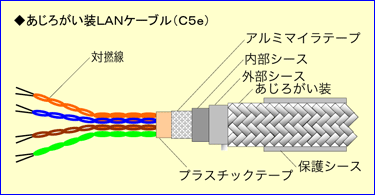

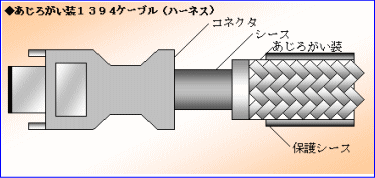

構造
- ※上記構造は代表例です。
御客様の御要求に対応したケーブル構造・品種について対応いたしますのでお問い合わせください。
