ロボット・FA用製品
ORP-MIXサービス
概要
OKI電線の高屈曲ロボットケーブル「ORPケーブル・シリーズ」をベースとした高屈曲複合ケーブルのオーダーメイドサービスです。お客様がご指定するケーブル構成をOKI電線の標準仕様にて作製し、少量・短納期でご提供いたします。
ORP-MIX サービスのご利用は、オーダーシートへのご記入をお願いします。
- ※ 右クリックの「対象をファイルに保存」または、左クリック「保存」をお選びください。
- ※ Excelは、米国Microsoft Corporationの米国およびその他の国における商標または登録商標です。
特長
- 50mからのご提供！「カスタムケーブルが欲しいけど少しでいい」そんなご要望にお応えします。
- 標準納期はわずか2週間！「すぐに欲しい、はやく欲しい」というご要求にも、タイムリーにお応えします。オーダーメイドでもお待たせしません。
- 豊富なバリエーションの複合構造。選べる絶縁心線は、30AWG～10AWGの範囲で13タイプをご用意。ご希望の組み合わせでオリジナルなケーブルをご提供します。
- 1,100種類の標準バリエーションをご用意。カタログ掲載の標準バリエーションからお選びいただくと、仕様確認の手間がなく、簡単に注文いただけます。
仕様のご指定範囲
絶縁心線・対心数・シールドの有無をご指定いただけます。ご希望の仕様が、標準バリエーションの範囲に該当する場合は、標準バリエーション（対×対構成）（対×心構成）からお選びください。ご注文までの流れがスムーズです。

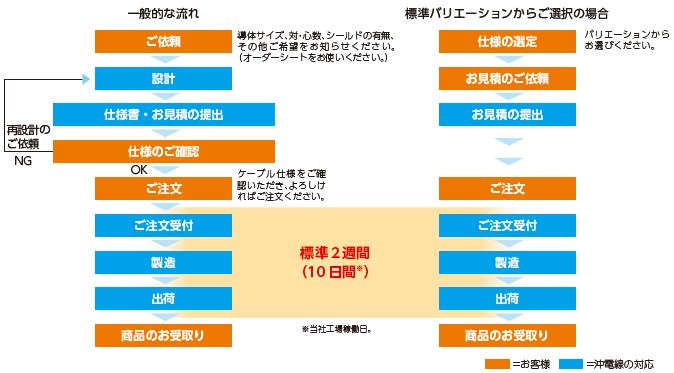

サービス提供の流れ
ご依頼時の指定アイテム
下記仕様のご指定には、ORP-MIXサービス オーダーシートをお使いください。ただし、標準バリエーションからお選びいただく場合は、標準バリエーション（対×対構成）（対×心構成）の中から品名をご指定ください。
絶縁心線（導体サイズ）
絶縁心線一覧表
ケーブルを構成する絶縁心線を以下の中から2種類お選びください。
300V定格
| 導体 | 絶縁体 外径 mm |
||
|---|---|---|---|
| AWG サイズ |
断面積 mm² |
構成 本／mm |
|
| 30 | 0.05 | 30／0.05 | 0.66 |
| 28 | 0.1 | 49／0.05 | 0.74 |
| 26 | 0.15 | 78／0.05 | 0.85 |
| 25 | 0.2 | 102／0.05 | 0.93 |
| 24 | 0.25 | 87／0.06 | 0.99 |
| 23 | 0.3 | 108／0.06 | 1.09 |
| 21 | 0.5 | 177／0.06 | 1.36 |
- ※ 絶縁体外径は、標準値です。
600V定格
| 導体 | 絶縁体 外径 mm |
||
|---|---|---|---|
| AWG サイズ |
断面積 mm² |
構成 本／mm |
|
| 21 | 0.5 | 100／0.08 | 1.52 |
| 19 | 0.75 | 150／0.08 | 1.73 |
| 17 | 1.25 | 7／36／0.08 | 2.20 |
| 15 | 2 | 7／57／0.08 | 2.60 |
| 12 | 3.5 | 7／64／0.1 | 3.40 |
| 10 | 5.5 | 7／100／0.1 | 4.15 |
- ※ 600V定格の絶縁心線は対構成にはできません。心構成のみとなります。

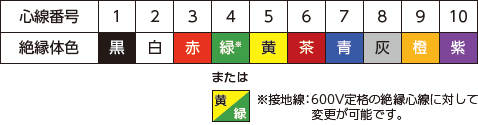

色配列表（色配列はOKI電線標準となります。）
対線
心線
対・心数
ケーブルを構成する対数、心数の組合せを導体サイズ毎にご指定ください。
対心数範囲：対線 最大10対まで、心線 最大10心まで（絶縁心線数は、対線と心線を合わせて最大30心までの範囲）となります。
シールド
編組シールドの有無をご指定ください。
標準バリエーション（対×対構成）
仕様
| 絶 縁 心 線 |
導 体 |
材質 | すずめっき軟銅より線 |
|---|---|---|---|
| サイズ ・構成 |
右表による | ||
| 絶縁体 | 特殊エラストマー 絶縁体色は 対線構成表による |
||
| 外径 | 右表による | ||
| 心数 | 対線A：1～5対+ 対線B：1～5対 |
||
| シールド （オプション） |
すずめっき軟銅線 編組 | ||
| シース | 耐油・耐熱PVC | ||
| 仕上外径 | 構成別外径一覧による | ||
絶縁心線
| 導体 | 絶縁体 外径 mm |
定格電圧 V |
||
|---|---|---|---|---|
| AWG サイズ |
断面積 mm² |
構成 本／mm |
||
| 28 | 0.1 | 49／0.05 | 0.74 | 300 |
| 25 | 0.2 | 102／0.05 | 0.93 | 300 |
| 23 | 0.3 | 108／0.06 | 1.09 | 300 |
| 21 | 0.5 | 177／0.06 | 1.36 | 300 |
- ※ 絶縁体外径は、標準値です。

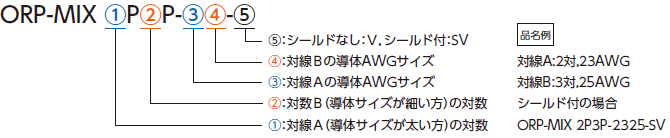

品名の表し方
ORP-MIX サービスのご利用は、オーダーシートへのご記入をお願いします。
- ※ 右クリックの「対象をファイルに保存」または、左クリック「保存」をお選びください。

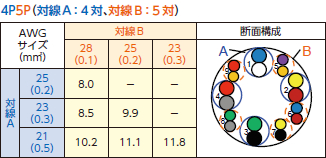

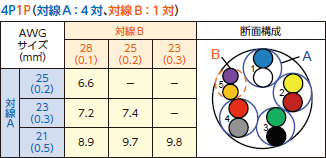

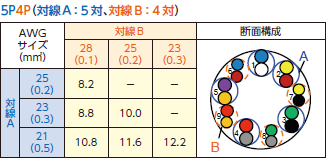

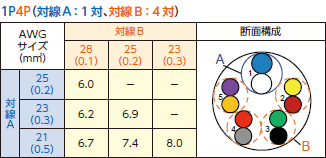

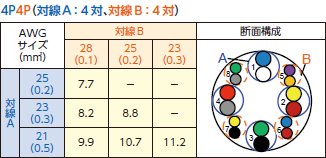

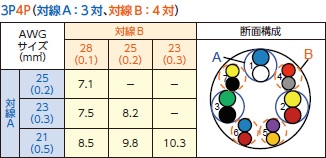

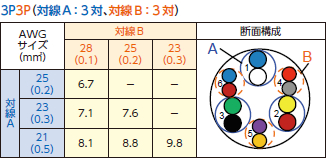

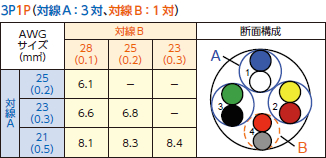

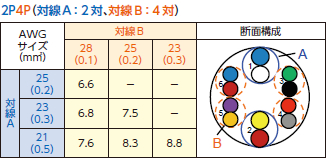

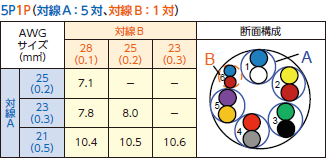

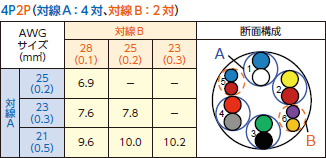

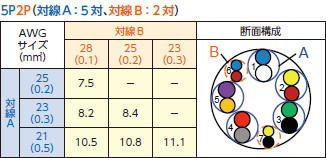

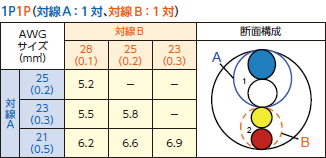

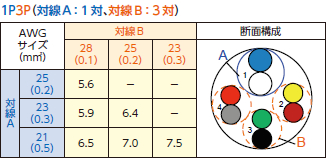

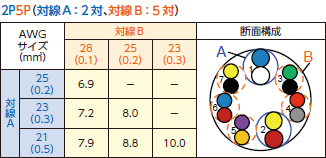

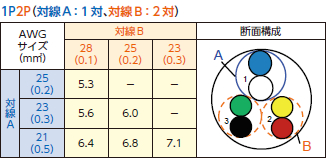

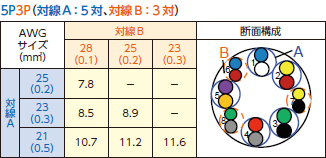

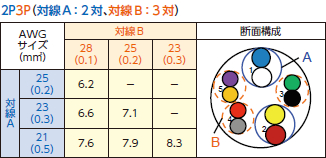

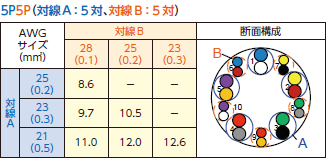

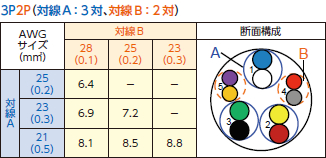

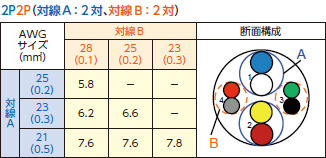

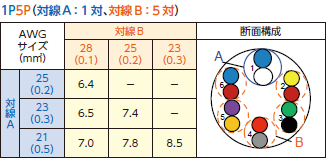

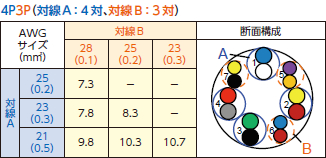

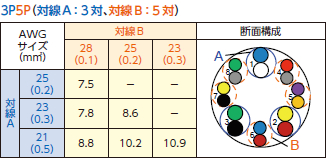

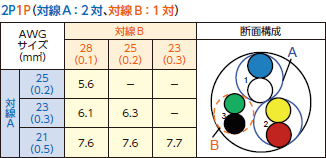

構成別外径一覧（mm）
- ※ シールド付きの外径は上記表+約0.5mmとなります。
- ※ 対構成（ツイストペア）を表す円は、青実線が対線A、橙破線が対線Bを表します。
- ※ 断面構成は、導体サイズにより対線Aと対線Bの縮尺が異なります。
- ※ 仕上外径は標準値です。
標準バリエーション（対×心構成）
仕様
| 絶 縁 心 線 |
導 体 |
材質 | すずめっき軟銅より線 |
|---|---|---|---|
| サイズ ・構成 |
右表による | ||
| 絶縁体 | 特殊エラストマー 絶縁体色は 対線構成表による |
||
| 外径 | 右表による | ||
| 対・心数 | 対線A：1～5対+ 心線C：2～6心 |
||
| シールド （オプション） |
すずめっき軟銅線 編組 | ||
| シース | 耐油・耐熱PVC | ||
| 仕上外径 | 構成別外径一覧による | ||
絶縁心線
| 導体 | 絶縁体 外径 mm |
定格電圧 V |
||
|---|---|---|---|---|
| AWG サイズ |
断面積 mm² |
構成 本／mm |
||
| 28 | 0.1 | 49／0.05 | 0.74 | 300 |
| 25 | 0.2 | 102／0.05 | 0.93 | 300 |
| 23 | 0.3 | 108／0.06 | 1.09 | 300 |
| 21 | 0.5 | 177／0.06 | 1.36 | 300 |
| 19 | 0.75 | 150／0.08 | 1.73 | 600 |
- ※ 絶縁体外径は、標準値です。

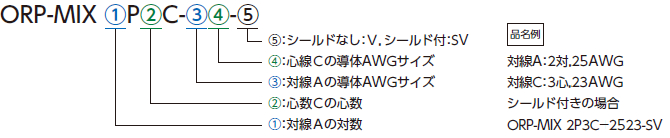

品名の表し方
ORP-MIX サービスのご利用は、オーダーシートへのご記入をお願いします。
- ※ 右クリックの「対象をファイルに保存」または、左クリック「保存」をお選びください。

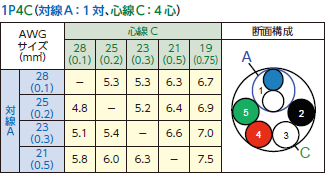

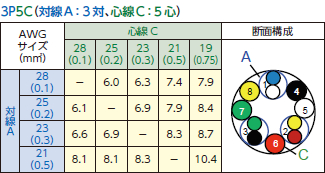

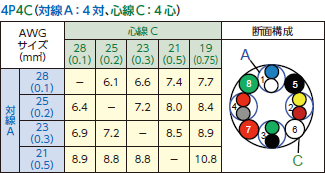

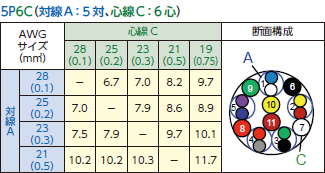

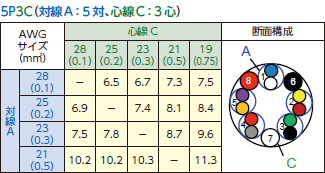

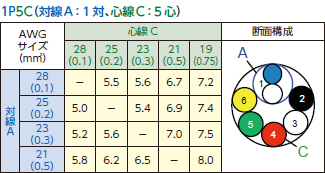

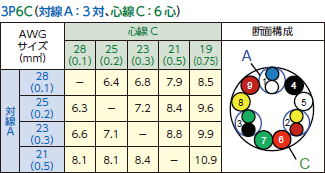

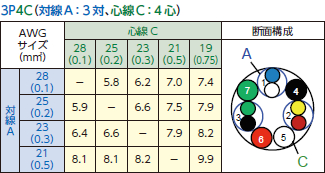

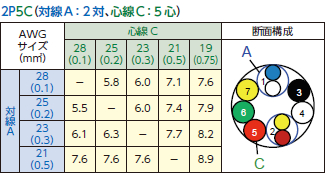

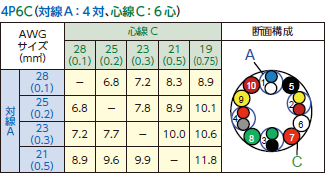

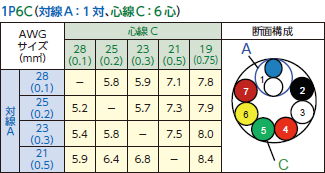

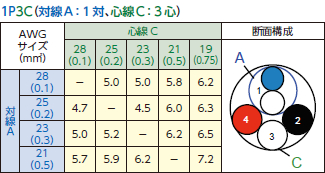

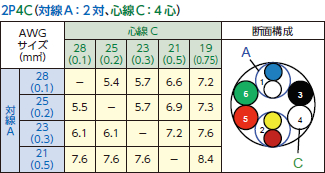

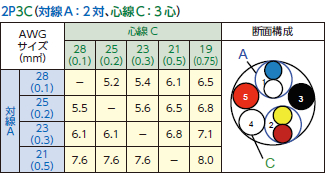

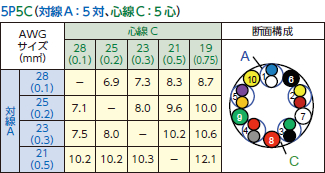

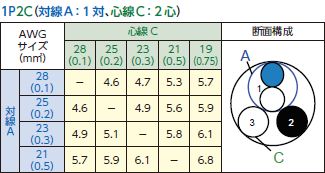

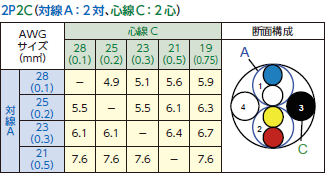

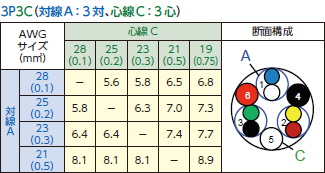

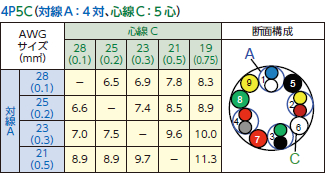

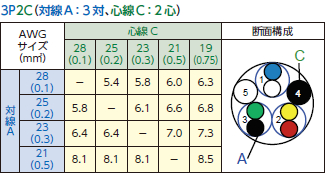

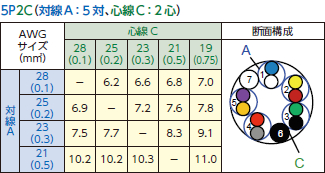

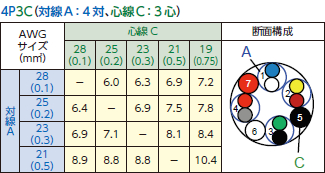

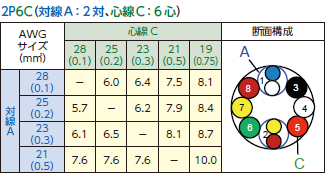

構成別外径一覧（mm）
- ※ シールド付きの外径は上記表+約0.5mmとなります。
- ※ 仕上外径は標準値です。
- ※ 青実線円は、対構成（対線A）を表します。その他は絶縁心線（心線C）を表します。
- ※ 断面構成は、導体サイズにより対線Aと心線Cの縮尺が異なります。
性能
電気性能
| AWGサイズ （mm²） |
30 （0.05） |
28 （0.1） |
26 （0.15） |
25 （0.2） |
24 （0.25） |
23 （0.3） |
|---|---|---|---|---|---|---|
| 導体抵抗 Ω／km（20°C）以下 | 340 | 205 | 130 | 102 | 80 | 68 |
| 絶縁抵抗 MΩ –km（20°C） | 100以上 | |||||
| 耐電圧 V・1分間 | AC2000 | |||||
| AWGサイズ （mm²） |
21 （0.5） |
19 （0.75） |
17 （1.25） |
15 （2） |
12 （3.5） |
10 （5.5） |
|---|---|---|---|---|---|---|
| 導体抵抗 Ω／km （20°C）以下 | 45 | 26 | 16 | 9.3 | 5.7 | 3.6 |
| 絶縁抵抗 MΩ –km（20°C） | 100以上 | |||||
| 耐電圧 V・1分間 | AC2000 | |||||
許容電流
ケーブルの許容電流=絶縁心線の許容電流×低減係数
- ※ 空中1条敷設時の計算値であり、保証値ではありません。
絶縁心線1心あたりの許容電流値
| AWGサイズ （mm²） |
30 （0.05） |
28 （0.1） |
26 （0.15） |
25 （0.2） |
24 （0.25） |
23 （0.3） |
|---|---|---|---|---|---|---|
| 許容電流 [A]（30°C） | 2.8 | 3.8 | 5.1 | 6.3 | 6.9 | 8.4 |
| AWGサイズ （mm²） |
21 （0.5） |
19 （0.75） |
17 （1.25） |
15 （2） |
12 （3.5） |
10 （5.5） |
|---|---|---|---|---|---|---|
| 許容電流 [A]（30°C） | 12.0 | 15.5 | 22.5 | 30.5 | 46.0 | 63.3 |
低減係数
| 絶縁心線の本数 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 12 | 14 | 16 | 18 | 20 | 25 | 30 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 低減係数 | 0.67 | 0.60 | 0.56 | 0.52 | 0.49 | 0.47 | 0.45 | 0.43 | 0.40 | 0.38 | 0.36 | 0.35 | 0.34 | 0.31 | 0.29 |
使用環境
| 適用 | 屋内、機器間および機器内の固定・可動部 |
|---|---|
| 使用温度範囲 | −10～105°C |

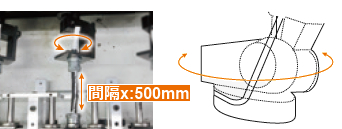

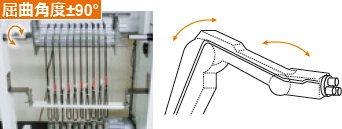

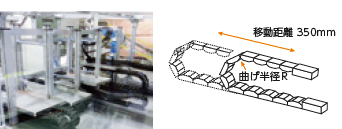

可動性能
| モード | 性能 |
試験条件（※2） | |
|---|---|---|---|
| 摺動 屈曲 |
1億回 以上 （※1） |
|
 |
| 首振り 屈曲 |
2,000万回 以上 |
|
 |
| ねじり | 2,000万回 以上 |
|
 |
- ※1 上記の可動性能は、ORPケーブル・シリーズの標準的な構造における実力水準の参考値であり、保証値ではありません。複合構造とした場合は、上記の水準を下回る場合があります。
- ※2 試験条件・方法は当社独自の方法です。

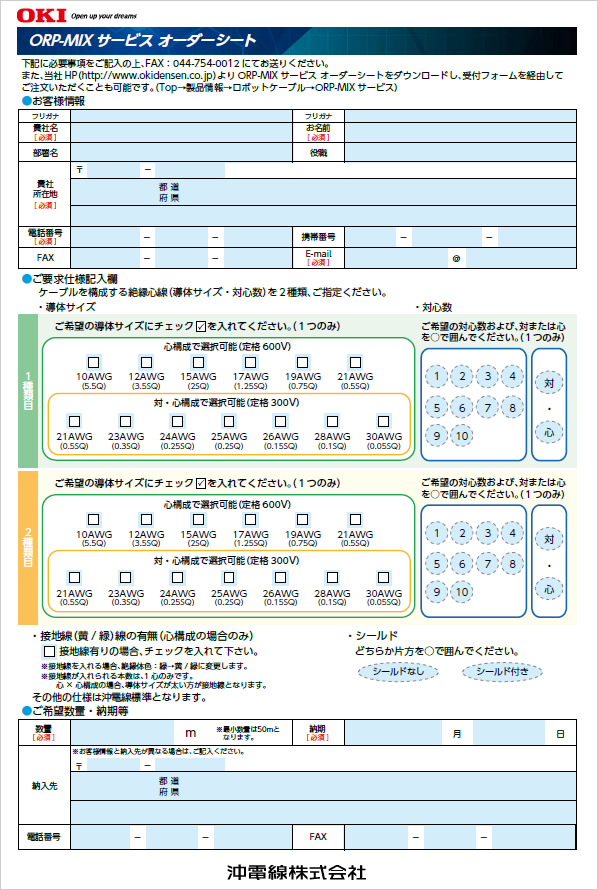

ORP-MIX サービス オーダーシート
ORP-MIX サービスのご利用は、オーダーシートへのご記入をお願いします。
- ※ 右クリックの「対象をファイルに保存」または、左クリック「保存」をお選びください。
下記はサンプル画像です。
