ロボット・FA用製品



固定 捻回 首振屈曲 摺動屈曲

105°C対応 細径高屈曲ロボットケーブル
ORP-SL105°Cケーブル・シリーズ UL2517(UL758Style2517)
RoHS
定格温度:105°C/電圧:300V

概要

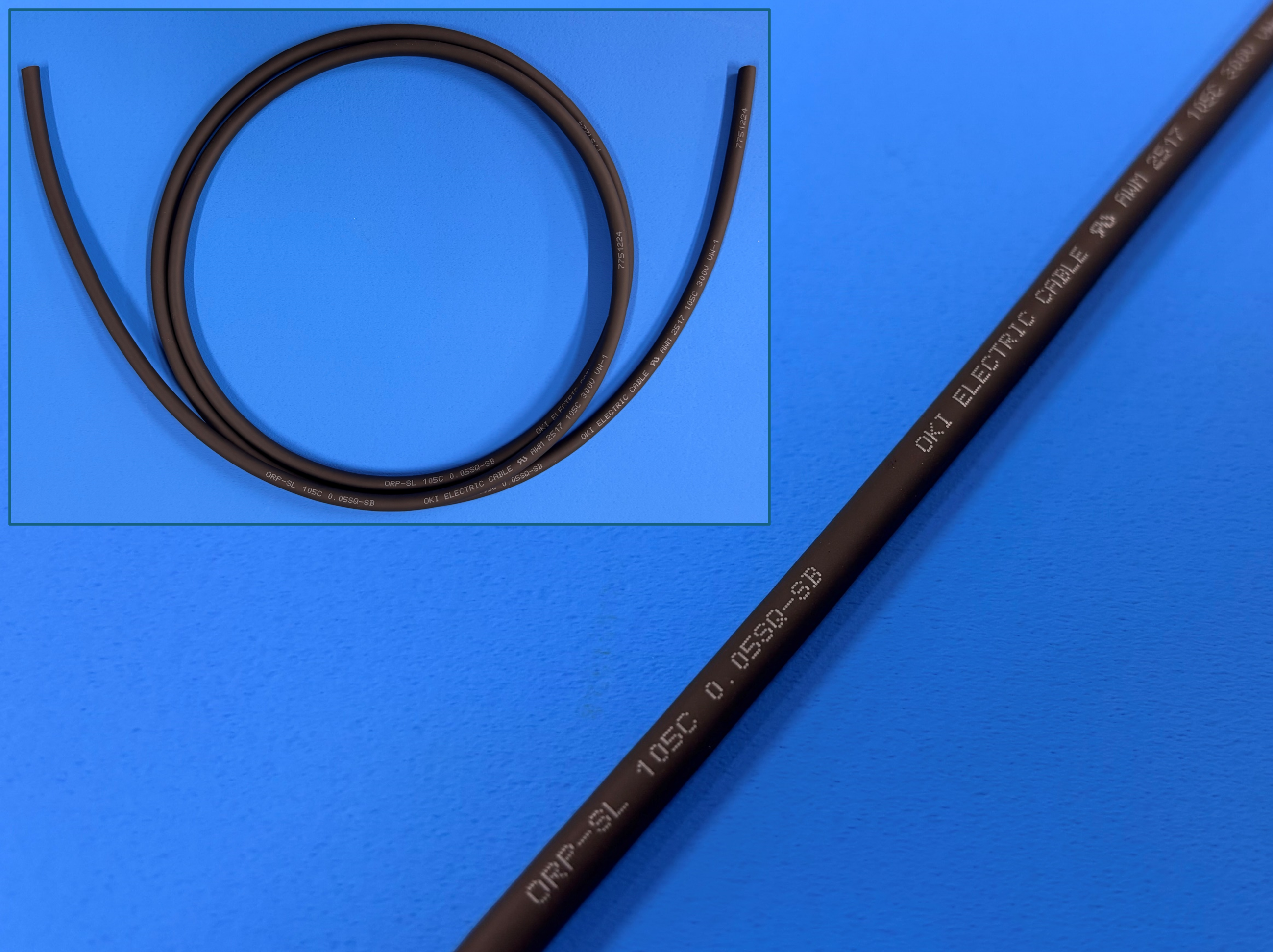

ORP-SL105℃ケーブル・シリーズ(UL2517)の写真

定格温度105°CのUL規格(UL 758 Style2517)に適合し、ロボットの小型化に対応して細径化した定格電圧300Vのケーブルです。屈曲、摺動、捻回などの可動部に適しています。

特長

  • 従来のORP-SLの特長を継承しながら定格温度「105℃」のUL規格(UL 758 Style 2517)に適合しています。
  • ORPケーブルよりも平均およそ20%の細径化を実現しました。
  • ロボットのあらゆる動きに対応し(摺動、首振り、捻り)幅広い機種でお使いいただけます。
  • 柔軟性に優れており、配線取り回しもしやすくなります。

資料、相談、技術に関するお問い合わせ

品名

例 層撚りタイプ シールドなしの場合

ORP-SL 105C 0.05SQ × 3C(2517)

例 対撚りタイプ シールドなしの場合

ORP-SL 105C 0.05SQ × 1P(2517)

例 対撚りタイプ シールド付きの場合

ORP-SL 105C 0.05SQ × 1P(SB)(2517)

仕様

材質・構成

導体 すずめっき軟銅撚り線
絶縁体 特殊エラストマー
絶縁体識別 構成図による
シールド すずめっき軟銅線 編組
シース材
(シース色)
耐油性PVC(黒つや消し)
難燃性 VW-1

使用環境

適応 屋内、機器間および機器内の固定・可動部
使用
温度範囲
-10 ~ 105°C

ラインナップ

シールド有無 層撚りタイプ ツイスト
ペアタイプ
シールド
なし
導体断面積:0.05~0.5mm²
心数:3~15心
導体サイズ:0.05~0.5mm²
対数:1~20対
シールド
付き
- 導体サイズ:0.05~0.5mm²
対数:1~20対

許容曲げ半径

固定部配線 ケーブル外径の4倍以上
可動部配線 ケーブル外径の6倍以上(シールドなし)
ケーブル外径の8倍以上(シールド付き)

適用規格

UL758 Style 2517(定格105°C、300V)
ULリスティング(CL3)規格適合品も受注生産にて対応可能です(導体断面積 0.25mm²、0.3mm²、0.5mm²のみ)。

シース表示

ORP-SL105℃ケーブル・シリーズ シース表示

資料、相談、技術に関するお問い合わせ

特性

電気性能

導体断面積mm² AWGサイズ 導体抵抗
Ω/km(20°C)
性能
MΩ/km(20°C)
耐電圧V/min
0.05 30 340以下 100以上 AC2000
0.1 28 205以下
0.15 26 130以下
0.2 25 102以下
0.25 24 80以下
0.3 23 65以下
0.5 21 45以下

可動性能

モード 性能 試験条件(※1)

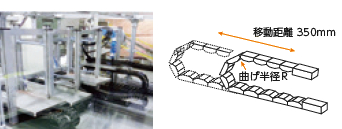

摺動屈曲 1億回以上 ・曲げ半径:ケーブル外径の約6倍
・摺動速度:70回/分
・移動距離:350mm
・カウント:1往復を1回とカウント
摺動屈曲テスト

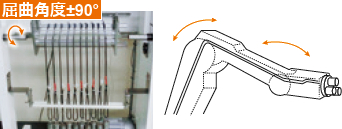

首振屈曲 2,000万回以上 ・曲げ半径:ケーブル外径の約8倍
・屈曲角度:±90°
・屈曲速度:40回/分
・荷重:最小4.9N
・カウント:1往復を1回とカウント
首振り屈曲テスト

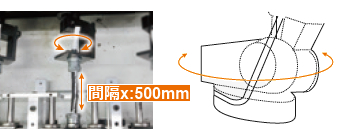

捻回 2,000万回以上 ・捻回角度:±180°
・捻回速度:70回/分
・間隔:500mm
・カウント:±180°往復を1回とカウント
ねじりテスト
  • ※1 試験条件・方法は当社のものです。
    これらのデータは参考値であり、保証値ではありません。

資料、相談、技術に関するお問い合わせ

ラインアップ

層撚りタイプ

構造

導体 絶縁体 心数 シールドなし 許容電流A
(※3)
(30°C)
断面積
mm2
AWG
サイズ
構成
本/mm
外径
mm
(※2)
仕上外径
mm
(※2)
概算質量
kg/km
0.05 30 30/0.05 0.66 3 3.4 12.8 1.8
4 3.6 14.6 1.6
5 3.7 15.9 1.5
6 3.9 17.7 1.4
7 4.0 19.0 1.3
8 4.1 20.4 1.2
10 4.6 24.3 1.1
15 5.0 32.3 1.0
0.1 28 49/0.05 0.74 3 3.6 14.9 2.4
4 3.8 17.1 2.2
5 4.0 19.0 2.0
6 4.2 21.1 1.9
7 4.3 23.1 1.8
8 4.4 24.8 1.7
10 4.8 29.1 1.6
15 5.4 40.3 1.3
0.15 26 78/0.05 0.85 3 3.8 17.6 3.3
4 4.2 20.4 3.0
5 4.2 22.9 2.8
6 4.4 26.0 2.6
7 4.5 28.3 2.4
8 4.7 31.1 2.3
10 5.4 38.2 2.1
15 5.8 49.9 1.8
0.2 25 102/0.05 0.93 3 4.0 19.7 4.0
4 4.2 22.9 3.6
5 4.5 26.8 3.3
6 4.8 30.6 3.1
7 4.9 33.7 2.9
8 5.1 37.0 2.8
10 5.5 43.2 2.5
15 6.2 59.2 2.2
0.25 24 87/0.06 0.99 3 4.1 21.2 4.6
4 4.4 26.7 4.1
5 4.6 29.5 3.8
6 4.9 34.1 3.5
7 5.0 37.3 3.3
8 5.2 41.0 3.2
10 5.6 48.8 2.9
15 6.5 68.1 2.5
0.3 23 108/0.06 1.09 3 4.3 24.2 5.3
4 4.6 29.0 4.8
5 4.9 34.0 4.4
6 5.3 39.4 4.1
7 5.4 43.5 3.9
8 5.6 47.7 3.7
10 6.1 57.3 3.4
15 6.9 79.2 2.9
0.5 21 177/0.06 1.36 3 4.8 32.6 7.6
4 5.2 39.9 6.8
5 5.6 48.6 6.3
6 6.0 56.6 5.9
7 6.1 62.2 5.5
8 6.4 69.3 5.3
10 7.1 84.3 4.9
15 8.1 121.4 4.2
  • ※2 絶縁体外径と仕上外径は標準値です。
  • ※3 許容電流値は、空中一条敷設時の計算値であり、保証値ではありません。

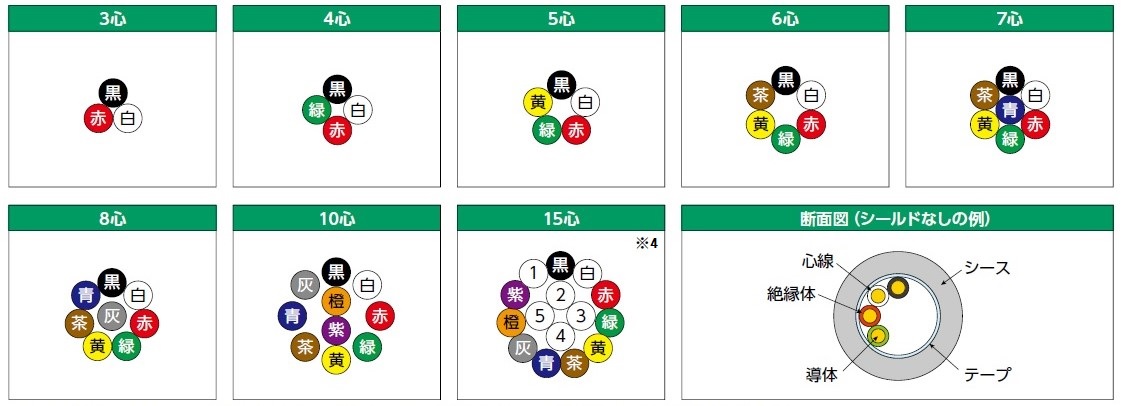

構成図(※4)

層撚りタイプ構成図1-1

  • ※4 〇内の数字はドットマークを表しています。詳細は以下の心線式識別およびドットマークをご確認ください。

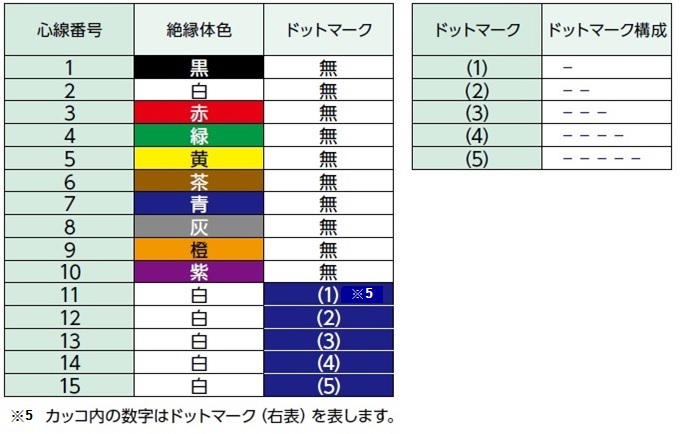

心線識別

層撚りタイプ構成図1-2

ツイストペアタイプ

構造

導体 絶縁体 対数 シールドなし シールド付き 許容電流A
(※7)
(30°C)
断面積
mm2
AWG
サイズ
構成
本/mm
外径
mm
(※6)
仕上外径
mm
(※6)
概算
質量
kg/km
仕上外径
mm
(※6)
概算
質量
kg/km
0.05 30 30/0.05 0.66 1 3.2 10.8 3.5 15.6 2.1
2 3.8 15.7 4.1 21.9 1.6
3 4.1 18.3 4.4 24.9 1.4
4 4.7 23.0 5.0 31.2 1.2
5 5.0 26.3 5.3 34.7 1.1
6 5.3 29.4 5.6 38.4 1.1
7 5.4 31.2 5.7 40.4 1.0
8 5.8 35.2 6.1 45.9 0.9
10 6.2 41.2 6.5 52.4 0.9
13 6.7 49.7 7.0 62.6 0.8
15 7.0 54.9 7.3 68.6 0.8
20 7.5 66.9 7.8 81.5 0.7
0.1 28 49/0.05 0.74 1 3.3 12.0 3.8 19.7 2.8
2 4.4 21.4 4.8 31.4 2.2
3 4.7 25.0 5.1 35.4 1.9
4 5.0 27.6 5.4 38.1 1.7
5 5.3 31.3 5.7 41.9 1.6
6 5.6 35.8 6.0 47.1 1.4
7 5.6 37.8 6.0 49.1 1.4
8 6.0 42.5 6.4 56.8 1.3
10 6.6 52.4 7.0 65.0 1.2
13 7.3 65.2 7.7 82.3 1.1
15 7.6 68.4 8.0 86.1 1.0
20 8.6 87.5 9.0 106 0.9
0.15 26 78/0.05 0.85 1 3.6 14.4 4.0 21.8 3.8
2 4.4 22.6 4.8 32.3 3.0
3 4.9 29.3 5.3 39.3 2.6
4 5.4 34.5 5.8 46.9 2.3
5 5.8 39.9 6.2 52.9 2.1
6 6.2 46.3 6.6 60.3 2.0
7 6.3 49.6 6.7 63.9 1.9
8 6.6 55.6 7.0 70.6 1.8
10 7.3 67.6 7.7 83.6 1.7
13 8.4 83.0 8.8 103.1 1.5
15 9.1 98.4 9.5 119.7 1.4
20 9.6 122.7 10.0 145.2 1.3
0.2 25 102/0.05 0.93 1 3.7 16.2 4.2 23.6 4.6
2 5.0 29.3 5.4 39.8 3.6
3 5.3 34.2 5.7 45.0 3.1
4 5.7 40.0 6.3 55.1 2.8
5 6.1 46.2 6.5 59.8 2.5
6 6.6 54.3 7.1 68.8 2.4
7 6.7 58.2 7.2 72.7 2.2
8 7.1 65.8 7.6 81.3 2.1
10 7.8 79.3 8.2 97.2 2.0
13 9.3 108.8 9.7 125.9 1.8
15 9.6 119.3 10.0 148.4 1.7
20 10.2 150.0 10.6 180.8 1.5
0.25 24 87/0.06 0.99 1 3.9 17.6 4.3 25.3 5.2
2 5.1 30.3 5.5 39.0 4.1
3 5.5 38.4 5.9 48.6 3.5
4 5.9 45.7 6.3 56.2 3.2
5 6.3 52.5 6.7 65.7 2.9
6 6.8 61.5 7.2 77.1 2.7
7 6.9 66.1 7.3 81.8 2.6
8 7.4 75.3 7.8 91.4 2.4
10 8.2 92.6 8.6 111.7 2.3
13 9.5 119.5 9.9 140.6 2.1
15 10.0 133.9 10.0 156.2 1.9
20 10.6 169.7 11.0 193.9 1.7
0.3 23 108/0.06 1.09 1 4.0 19.2 4.4 26.6 6.1
2 5.5 35.1 5.9 47.1 4.8
3 5.9 43.9 6.4 56.5 4.1
4 6.3 52.1 6.7 64.7 3.7
5 6.9 62.1 7.3 76.6 3.4
6 7.4 72.8 7.8 88.8 3.2
7 7.4 77.0 7.8 93.0 3.0
8 8.0 89.0 8.4 106.1 2.8
10 8.8 108.6 9.2 120.5 2.7
13 10.4 144.5 10.8 164.1 2.4
15 10.6 163.0 11.0 191.6 2.3
20 12.0 203.6 12.1 258.1 2.0
0.5 21 177/0.06 1.36 1 4.6 25.7 5.0 36.7 8.7
2 6.4 50.6 6.8 66.7 6.8
3 6.9 63.8 7.3 81.9 5.9
4 7.5 75.1 7.9 93.8 5.3
5 7.8 88.9 8.2 107.2 4.9
6 9.0 111.9 9.4 133 4.5
7 9.1 120.9 9.5 142.2 4.3
8 9.7 138.1 10.1 161.1 4.1
10 11.4 175.1 11.8 202.4 3.8
13 12.4 210.3 12.3 240.5 3.5
15 12.6 236.8 13.0 267.5 3.3
20 14.1 308.0 14.5 342.6 2.9
  • ※6 絶縁体外径と仕上外径は標準値です。
  • ※7 許容電流値は、空中一条敷設時の計算値であり、保証値ではありません。

構成図(※8)

ツイストペアタイプ構成図1-1

  • ※8 破線の円は対構成(ツイストペア)を表し、数字は対番号を表します

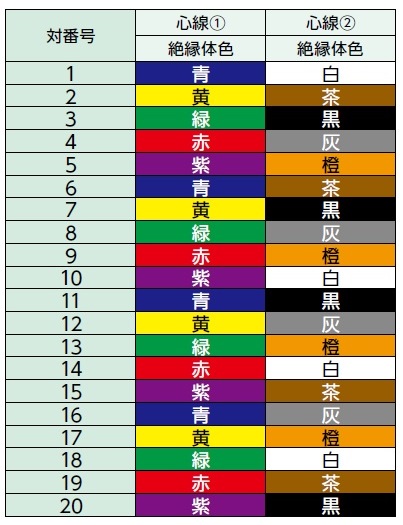

心線識別

ツイストペアタイプ構成図1-2
