ORPケーブル・シリ－ズ（UL2464） UL Style No.2464 80℃ 300V
概要
独自開発の絶縁材料により、優れた屈曲性能とコストパフォーマンスの両立を実現させたFAロボットケーブルです。
- ロボットのあらゆる動きに対応し（摺動、首振り、捻り）幅広い機種でお使いいただけます。
従来のフッ素系絶縁ケ－ブルより屈曲性能が50%向上 - 柔軟性に優れており、配線取り回しもしやすくなります。
細径化を図ったケーブル構造で低コスト、装置のダウンサイジングにも役立ちます。 - 独自の特殊撚りあわせ技術により従来品より5%程度の細径化も実現しました。
販売長を10m単位とし、お客様へ必要な数量を短納期でお届けします。 - 本製品については切り売りでの販売体制を整え、工作機械などで求められている小口対応 さらには短納期への要求に応えています。
- 当社ショッピングサイト「沖電線館」でも販売しております。
特長
環境対応製品です。RoHS指令に適合しています。
用途
高レベルの耐屈曲性・耐捻回性・耐摺動性が要求される産業用ロボット、自動工作機等の多目的用途。
仕様
| UL STYLE | No. 2464（定格80℃ 300V） |
|---|---|
| 導体 | すずめっき軟銅撚り線 |
| 絶縁材 | 特殊エラストマー |
| 絶縁体識別 | （付表-1）による |
| シース材（シース色） | 耐油性PVC（黒つや消し） |
| シース表示 | ORP（※1）SQ（※2）OKI ELECTRIC CABLE AWM 2464 80C 300V VW-1 |
| 販売長 | 10m単位 |

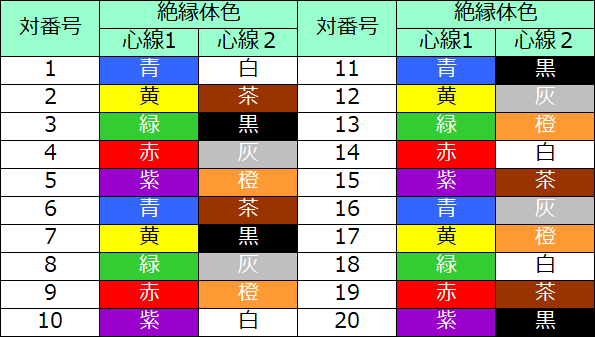

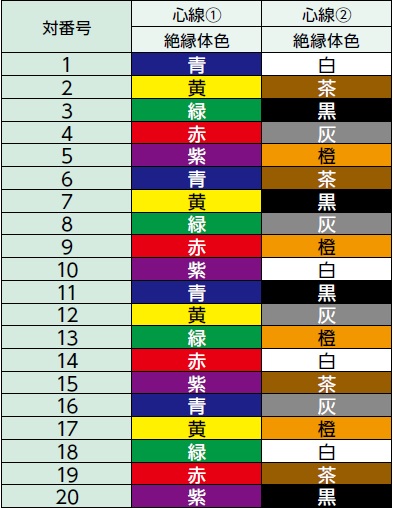

（付表-1）ORP-P、ORP-P（SB）ケーブル対線構成表
| 対番号 | 絶縁体色 | 対番号 | 絶縁体色 | ||
|---|---|---|---|---|---|
| 第1種芯線 | 第2種芯線 | 第1種芯線 | 第2種芯線 | ||
| 1 | 青 | 白 | 11 | 青 | 黒 |
| 2 | 黄 | 茶 | 12 | 黄 | 灰 |
| 3 | 緑 | 黒 | 13 | 緑 | 橙 |
| 4 | 赤 | 灰 | 14 | 赤 | 白 |
| 5 | 紫 | 橙 | 15 | 紫 | 茶 |
| 6 | 青 | 茶 | 16 | 青 | 灰 |
| 7 | 黄 | 黒 | 17 | 黄 | 橙 |
| 8 | 緑 | 灰 | 18 | 緑 | 白 |
| 9 | 赤 | 橙 | 19 | 赤 | 茶 |
| 10 | 紫 | 白 | 20 | 紫 | 黒 |
屈曲特性（例 0.2SQ 5対品）
| 摺動屈曲回数 | 1億回 |
|---|---|
| 首振り屈曲回数 | 2,000万回以上 |
| ねじり屈曲回数 | 2,000万回以上 |
- ※試験方法は下記の当社独自の方法に拠ります。
（摺動半径：R=40mm、首振り屈曲半径：R=70mm）
また、これらのデータは実測値であり、保証値ではありません。（屈曲回数は曲げ半径にて変わります）

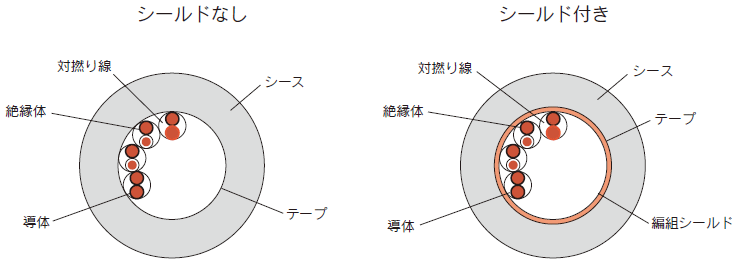

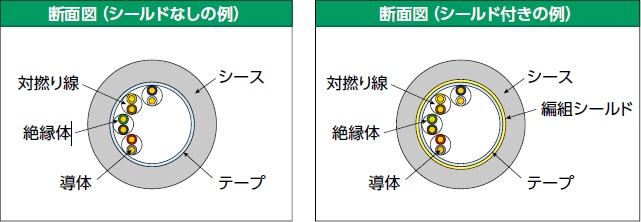

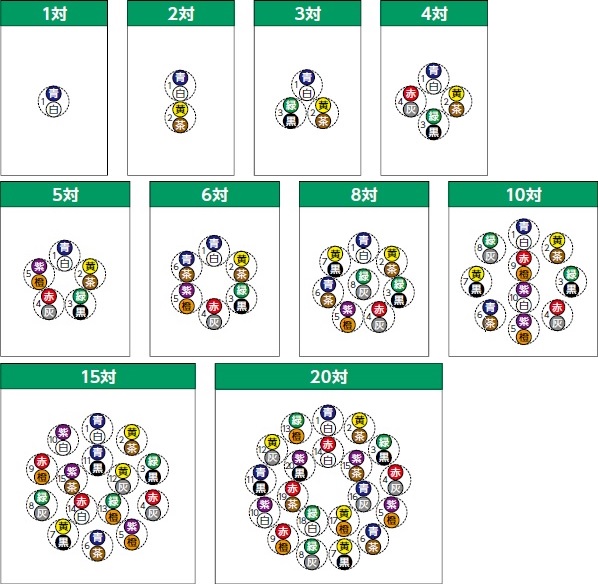

構造
| 概略構成 | |
|---|---|
| 項目 | 材質 |
| 導体 | 錫メッキ軟銅撚り線 |
| 絶縁体 | 高滑性特殊エラストマー |
| 編組シールド | 錫メッキ軟銅線 |
| シース | 耐油性PVC（黒色） |
| 構造 | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| AWG | 断面積 SQ |
対数 | 導体 | 絶縁体 | シース （シールドなし） |
シース （シールド付き） |
導体抵抗 Ω/km （20℃） |
絶縁抵抗 MΩ-km （20℃） |
耐電圧 V・1分間 |
|
| 構成 本/mm |
外径 標準mm |
外径 標準mm |
外径 標準mm |
外径 標準mm |
||||||
| 25 | 0.2 | 1 | 40/0.08 | 0.6 | 1 | 3.9 | 4.4 | 105以下 | 100以上 | A.C2000 |
| 2 | 5.7 | 6.2 | ||||||||
| 3 | 6.2 | 6.7 | ||||||||
| 4 | 6.4 | 6.9 | ||||||||
| 5 | 7.2 | 7.7 | ||||||||
| 6 | 7.7 | 8.2 | ||||||||
| 8 | 8.8 | 9.3 | ||||||||
| 10 | 10.5 | 11.0 | ||||||||
| 15 | 11.0 | 11.5 | ||||||||
| 20 | 12.0 | 12.5 | ||||||||
| 23 | 0.3 | 1 | 60/0.08 | 0.75 | 1.25 | 4.4 | 4.9 | 72以下 | 100以上 | A.C2000 |
| 2 | 6.6 | 7.1 | ||||||||
| 3 | 7.1 | 7.6 | ||||||||
| 4 | 7.9 | 8.4 | ||||||||
| 5 | 8.5 | 9.0 | ||||||||
| 6 | 9.3 | 9.8 | ||||||||
| 8 | 10.7 | 11.2 | ||||||||
| 10 | 12.2 | 12.7 | ||||||||
| 15 | 13.6 | 14.1 | ||||||||
| 20 | 15.2 | 15.7 | ||||||||
| 21 | 0.5 | 1 | 100/0.08 | 0.9 | 1.5 | 5.0 | 5.5 | 44以下 | 100以上 | A.C2000 |
| 2 | 7.9 | 8.4 | ||||||||
| 3 | 8.5 | 9.0 | ||||||||
| 4 | 9.5 | 10.0 | ||||||||
| 5 | 10.6 | 11.1 | ||||||||
| 6 | 11.2 | 11.7 | ||||||||
| 8 | 13.4 | 13.9 | ||||||||
| 10 | 15.8 | 16.3 | ||||||||
| 15 | 16.7 | 17.2 | ||||||||
| 20 | 19.1 | 19.6 | ||||||||
型番
| 種別 | 記号 |
|---|---|
| シールドなし：ORPケーブル | ORP－(1) SQX (2)P (2464) |
| シールド付：ORPケーブル(SB) | ORP－ (1) SQX (2)P（SB） (2464) |
(1)導体断面積（SQサイズ）：0.2/0.3/0.5
(2)対数：1/2/3/4/5/6/8/10/15/20
お客様への届け方
従来の把単位での販売のほかに、お客様の必要数量を「切り売り販売」いたします。
- 対象製品：ORPケーブルシリーズ（全60品種のカット品）
- 販売方法：全60品種を一定数量在庫して切断販売を行います。
- 販売単位：10m単位での販売
- 出荷までの期間：12:00までのご注文は当日出荷。それ以降のご注文は翌日出荷とします。ただし、休日は除きます（例：金曜日午後受付は月曜日出荷）
- ※詳細は当社最寄の営業までご連絡をお願いします。
