ロボット・FA用製品
耐捻回ロボットケーブル
ORP-TWケーブル・シリーズ
UL758 Style 2517（105℃、300V）
概要
- 定格電圧300Vに対応したケーブルです。捻回可動部への配線に特化しています。
特長
- 5,000万回以上の捻回耐久性（捻回間隔500mm）を実現しました
- 局所的な捻回に強いです（捻回間隔100mmでも、1,000万回以上の耐久性を確保）。
- 切れにくい特殊シールドです（柔軟かつ高張力に優れた特殊導体を採用し、シールドの耐久性も抜群）。
- ラインアップは全50品種（導体サイズ：0.05～0.5mm²、対数：3～8対）です。

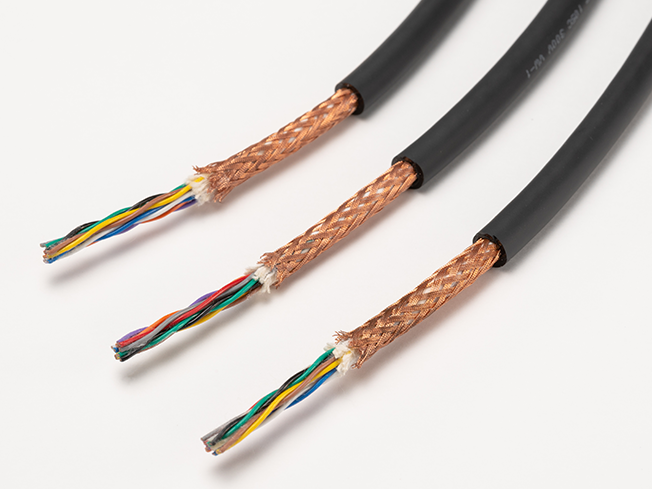

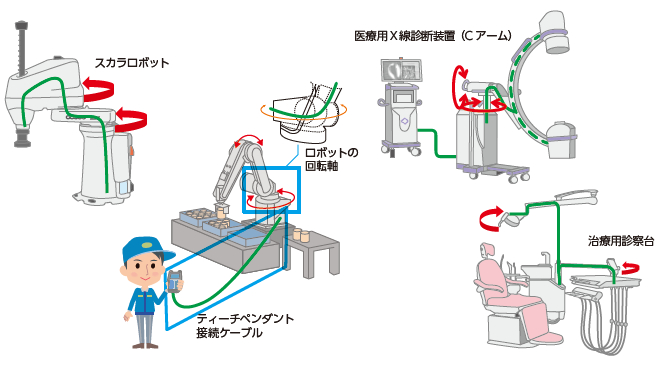

用途例
仕様

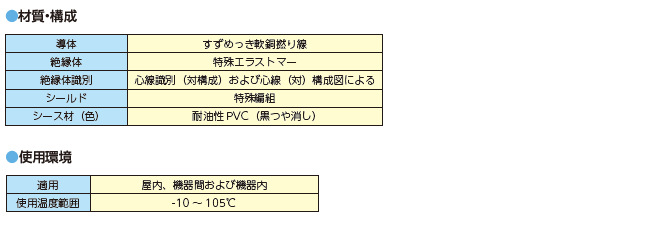

材質・構成
| 導体 | すずめっき軟銅撚り線 |
|---|---|
| 絶縁体 | 特殊エラストマー |
| 絶縁体識別 | 構成図、心線識別による |
| シールド | 特殊編組 |
| シース材 （シース色） |
耐熱･耐油性PVC（黒つや消し） |
| 難燃性 | VW-1 |
使用環境
| 適用 | 屋内、機器間および機器内の固定・可動部 |
|---|---|
| 使用 温度範囲 |
-10 ～ 105°C |

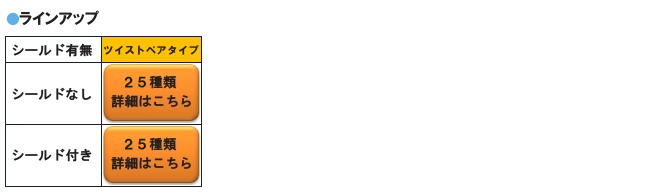

ラインアップ
| シールド有無 | ツイストペアタイプ |
|---|---|
| シールドなし | 導体サイズ：0.05～0.5mm² 対数：3～8対 |
| シールド付き | 導体サイズ：0.05～0.5mm² 対数：3～8対 |
許容曲げ半径
| 固定部 配線 |
ケーブル外径の4倍以上 |
|---|---|
| 可動部 配線 |
ケーブル外径の6倍以上（シールドなし） |
| ケーブル外径の8倍以上（シールド付き） |

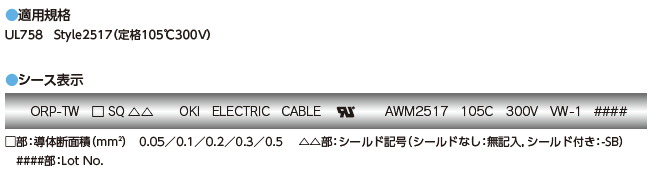

適用規格
UL758 Style 2517（定格105°C、300V）
シース表示
ラインアップ
特性

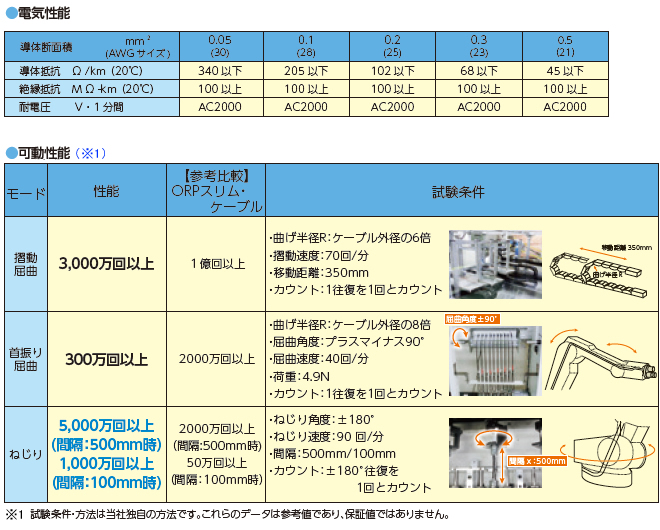

電気性能
| 導体断面積mm² | AWGサイズ | 導体抵抗 Ω／km（20°C） |
性能 MΩ／km（20°C） |
耐電圧V／min |
|---|---|---|---|---|
| 0.05 | 30 | 340以下 | 100以上 | AC2000 |
| 0.1 | 28 | 205以下 | ||
| 0.2 | 25 | 102以下 | ||
| 0.3 | 23 | 68以下 | ||
| 0.5 | 21 | 45以下 |
可動性能
| モード | 性能 | 試験条件（※1） | |
|---|---|---|---|

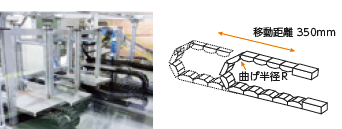

| 摺動屈曲 | 3,000万回以上 | ・曲げ半径：ケーブル外径の約6倍 ・摺動速度：70回／分 ・移動距離：350mm ・カウント：1往復を1回とカウント |
 |

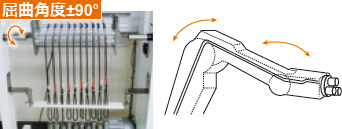

| 首振屈曲 | 300万回以上 | ・曲げ半径：ケーブル外径の約8倍 ・屈曲角度：±90° ・屈曲速度：40回／分 ・荷重：最小4.9N ・カウント：1往復を1回とカウント |
 |

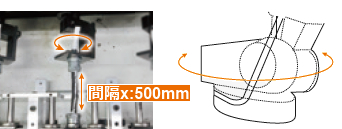

| 捻回 | 5,000万回以上 （間隔500mm） 1,000万回以上 （間隔100mm） |
・捻回角度：±180° ・捻回速度：90回／分 ・間隔：500mm／100mm ・カウント：±180°往復を1回とカウント |
 |
- ※1 試験条件・方法は当社のものです。これらのデータは参考値であり、保証値ではありません。
構造

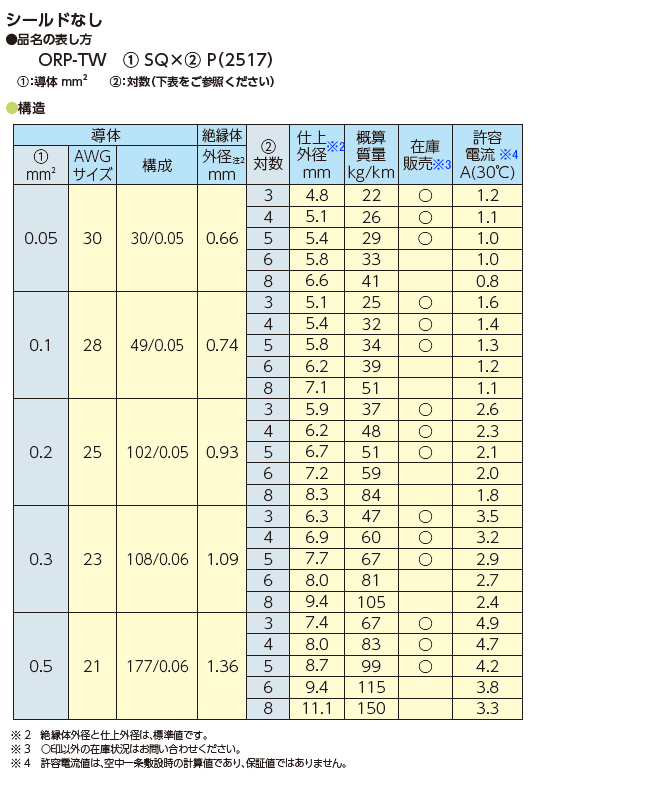

| 導体 | 絶縁体 | 対数 | シールドなし | シールド付き | 許容電流A （※4） （30°C） |
||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| 断面積 mm2 |
AWG サイズ |
構成 本／mm |
外径 mm （※2） |
仕上外径 mm （※2） |
概算質量 kg／km |
在庫販売 （※3） |
仕上外径 mm （※2） |
概算質量 kg／km |
在庫販売 （※3） |
||
| 0.05 | 30 | 30／0.05 | 0.66 | 3 | 4.9 | 25 | ◯ | 5.6 | 34 | ◯ | 1.4 |
| 4 | 5.3 | 29 | ◯ | 6.0 | 38 | ◯ | 1.2 | ||||
| 5 | 5.6 | 32 | ◯ | 6.3 | 43 | ◯ | 1.1 | ||||
| 6 | 6.0 | 36 | 6.6 | 48 | 1.1 | ||||||
| 8 | 6.8 | 45 | 7.5 | 58 | 1.0 | ||||||
| 0.1 | 28 | 49／0.05 | 0.74 | 3 | 5.8 | 32 | ◯ | 5.1 | 25 | ◯ | 1.9 |
| 4 | 5.6 | 33 | ◯ | 6.3 | 44 | ◯ | 1.7 | ||||
| 5 | 6.0 | 34 | ◯ | 6.7 | 50 | ◯ | 1.6 | ||||
| 6 | 6.4 | 43 | 7.1 | 55 | 1.5 | ||||||
| 8 | 7.3 | 54 | 8.0 | 68 | 1.3 | ||||||
| 0.2 | 25 | 102／0.05 | 0.93 | 3 | 5.9 | 37 | ◯ | 6.6 | 47 | ◯ | 3.1 |
| 4 | 6.5 | 47 | ◯ | 7.2 | 59 | ◯ | 2.8 | ||||
| 5 | 6.9 | 50 | ◯ | 7.6 | 62 | ◯ | 2.6 | ||||
| 6 | 7.4 | 63 | 8.1 | 76 | 2.4 | ||||||
| 8 | 8.5 | 78 | 9.2 | 100 | 2.1 | ||||||
| 0.3 | 23 | 108／0.06 | 1.09 | 3 | 6.3 | 47 | ◯ | 7.0 | 58 | ◯ | 4.1 |
| 4 | 7.1 | 60 | ◯ | 7.8 | 73 | ◯ | 3.7 | ||||
| 5 | 7.7 | 67 | ◯ | 8.3 | 80 | ◯ | 3.4 | ||||
| 6 | 8.2 | 80 | 8.9 | 95 | 3.2 | ||||||
| 8 | 9.6 | 105 | 10.2 | 125 | 2.9 | ||||||
| 0.5 | 21 | 177／0.06 | 1.36 | 3 | 7.2 | 67 | ◯ | 7.9 | 81 | ◯ | 5.9 |
| 4 | 7.9 | 83 | ◯ | 8.6 | 97 | ◯ | 5.3 | ||||
| 5 | 8.6 | 99 | ◯ | 9.2 | 115 | ◯ | 4.9 | ||||
| 6 | 9.2 | 115 | 9.9 | 135 | 4.6 | ||||||
| 8 | 10.8 | 150 | 11.5 | 170 | 4.1 | ||||||
- ※2 絶縁体外径と仕上外径は標準値です。
- ※3 ○は在庫販売品です。
（在庫状況は一定ではなく常時変動いたしますので、ご用命の際はご確認ください） - ※4 許容電流は、空中一条敷設時の計算値であり、保証値ではありません。

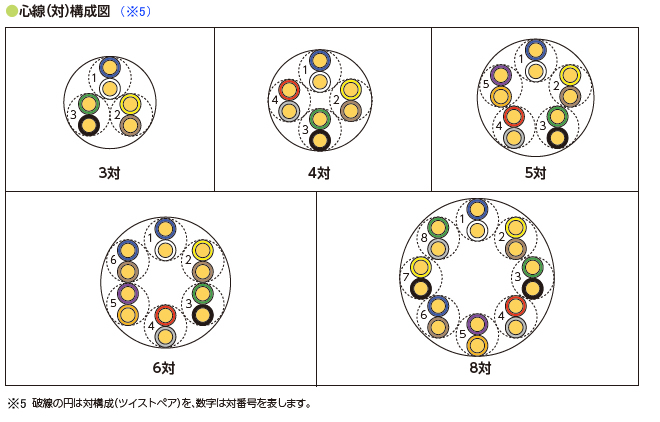

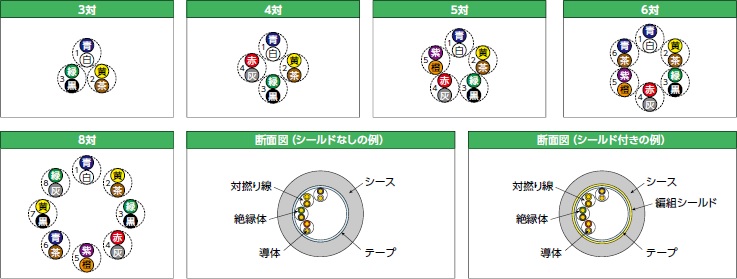

構成図（※5）
- ※5 破線の円は対構成（ツイストペア）を表し、数字は対番号を表します。

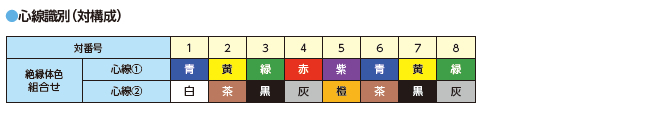

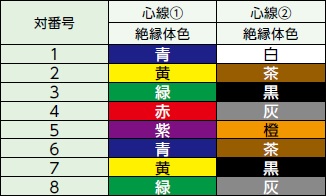

心線識別
