ORPスリムケーブル・シリーズ(UL2464) UL Style No.2464 80°C 300V

概要

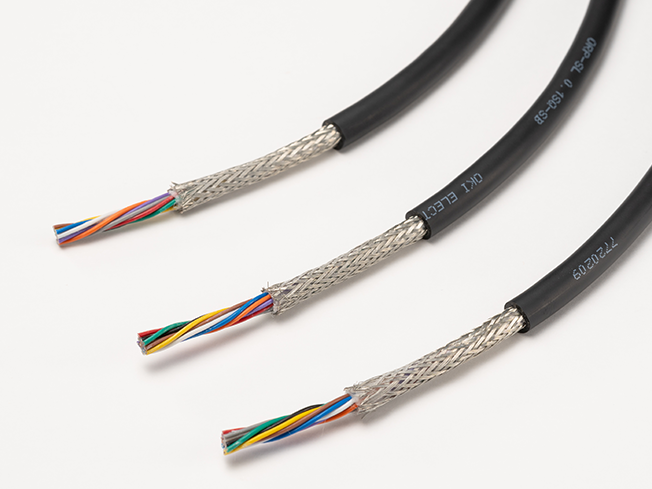

ORPスリムケーブル・シリーズ(UL2464)の写真

ORPケーブル・シリーズを進化させた細径ロボットケーブルです。
心線の絶縁体に当社独自の特殊エラストマーを採用し、あらゆるロボットの動きに対応する屈曲耐久性を備えています。

特長

  • 業界トップクラスの細径性。狭い機器内の配線にも最適です。機器の軽量化にも貢献します。(当社従来品比 約20%の細径、軽量化)
  • 全224品種の豊富なラインアップがあります。
  • 摺動耐久1億回以上です。あらゆる動き(摺動、首振り、ねじり)に対して、優れた耐久性を発揮します。
  • カット売り&即納対応します。午前中のご注文でその日に発送。
    (当社の営業日、営業時間内でのお取り扱いとなります。即納対応は、在庫販売品のみです)
  • 販売長は10m以上、1m単位です。
  • 環境対応製品です。RoHS指令に適合しています。

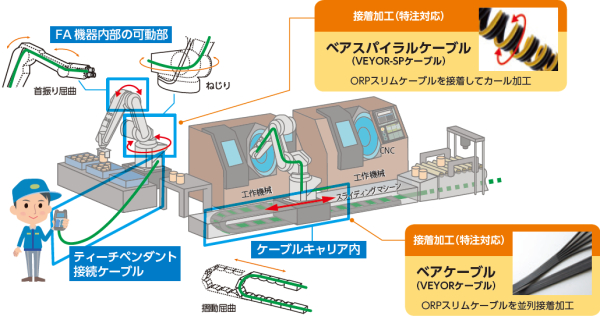

用途例

      ORPスリムケーブル・シリーズ(UL2464)の写真

品名

  • 層撚りタイプ  シールドなし : ORP-SL ①SQ × ② C (2464)
  • ツイストペアタイプ  シールドなし : ORP-SL ①SQ × ② P (2464)
                                 シールド付き : ORP-SL ①SQ × ② P (SB) (2464)

①:導体サイズ(mm2) ②:心数 (構造をご参照ください)

仕様

材質・構成

導体 すずめっき軟銅撚り線
絶縁体 特殊エラストマー
絶縁体識別 心線構成図および心線(対)構成図による
シールド すずめっき軟銅線 編組
シース材(シース色) 耐油性PVC(黒つや消し)

使用環境

適応 屋内、機器間及び機器内の固定・可動部
使用温度範囲 -10 ~ 80°C

適用規格

UL758 Style2464(定格80°C、300V)
ULリスティング(CL3)規格適合品も受注生産にて対応可能です。

シース表示

ORPスリムケーブル・シリーズ(UL2464)の写真

特性

電気性能

導体断面積 mm2
(AWG サイズ)
0.05
(30)
0.1
(28)
0.15
(26)
0.2
(25)
0.25
(24)
0.3
(23)
0.5
(21)
導体抵抗       Ω/km(20°C) 340 以下 205 以下 130 以下 102 以下 80 以下 68 以下 45 以下
絶縁抵抗       Ω・km (20°C) 100 以上 100 以上 100 以上 100 以上 100 以上 100 以上 100 以上
耐電圧       V・1 分間 (20°C) AC2000 AC2000 AC2000 AC2000 AC2000 AC2000 AC2000

可動性能

モード 性能
注1
試験条件

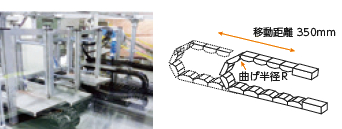

摺動
屈曲
1億回
以上
・曲げ半径R:ケーブル外径の約6倍
・摺動速度:70回/分
・移動距離:350mm
摺動屈曲テスト

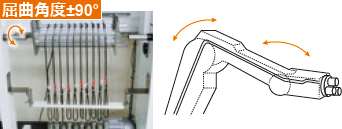

首振り
屈曲
2,000万回
以上
・曲げ半径R:ケーブル外径の約8倍
・屈曲角度:±90°
・屈曲速度:40回/分
・荷重:4.9N
・カウント:1往復を1回とカウント
首振り屈曲テスト

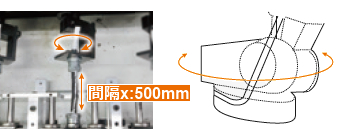

ねじり
2,000万回
以上
・ねじり角度:±180°
・ねじり速度:70回/分
・間隔X:500mm
ねじりテスト

注1 試験条件・方法は当社独自の方法です。これらのデータは参考値であり、保証値ではありません。

ラインアップ

層撚りタイプ

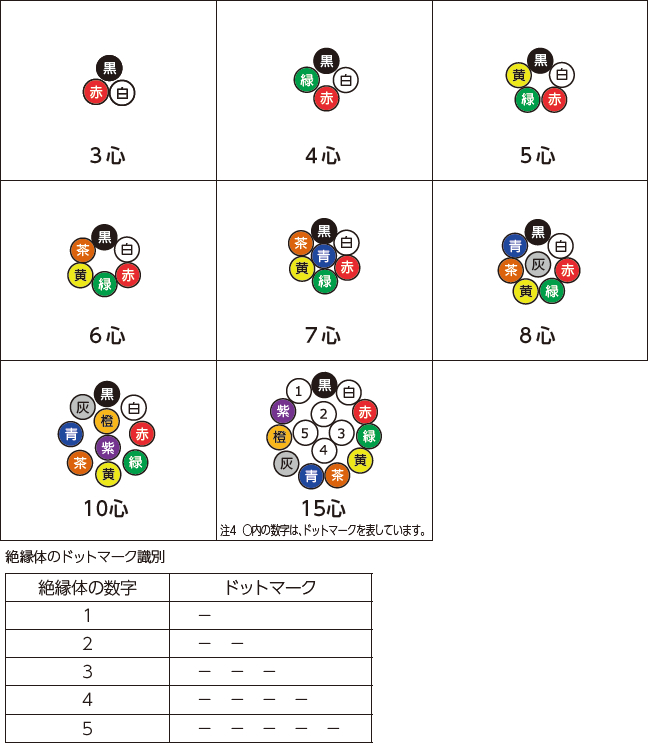

構造

導体 絶縁体 心数 シールドなし 許容
電流注3
A(30°C)
導体
サイズ
mm2
AWG
サイズ
構成 外径
mm
外径
mm
概算
質量
kg/km
在庫
販売
注2
0.05 30 30/0.05 0.66 3 3.4 13 1.6
4 3.6 15 1.4
5 3.7 16 1.3
6 3.9 18 1.2
7 4.0 19 1.1
8 4.1 20 1.1
10 4.6 24 1.0
15 5.0 32 0.8
0.1 28 49/0.05 0.74 3 3.6 15 2.1
4 3.8 17 1.8
5 4.0 19 1.7
6 4.2 22 1.6
7 4.3 23 1.5
8 4.4 25 1.4
10 4.8 29 1.3
15 5.4 40 1.2
0.15 26 78/0.05 0.85 3 3.8 18 2.9
4 4.0 20 2.6
5 4.2 23 2.4
6 4.4 26 2.2
7 4.5 29 2.1
8 4.7 32 2.1
10 5.4 38 1.8
15 5.8 50 1.5
0.2 25 102/0.05 0.93 3 4.0 20 3.3
4 4.2 23 3.0
5 4.5 27 2.8
6 4.8 31 2.6
7 4.9 33 2.4
8 5.1 37 2.3
10 5.5 43 2.1
15 6.2 59 1.9
0.25 24 87/0.06 0.99 3 4.1 21 4.0
4 4.4 26 3.5
5 4.6 29 3.3
6 4.9 34 3.0
7 5.0 37 2.9
8 5.2 41 2.8
10 5.6 49 2.5
15 6.5 68 2.2
0.3 23 108/0.06 1.09 3 4.3 24 4.5
4 4.6 29 4.0
5 4.9 34 3.8
6 5.3 39 3.5
7 5.4 43 3.3
8 5.6 48 3.2
10 6.1 56 2.9
15 6.9 79 2.6
0.5 21 177/0.06 1.36 3 4.8 33 6.6
4 5.2 40 5.8
5 5.6 49 5.4
6 6.0 57 4.9
7 6.1 62 4.7
8 6.4 69 4.7
10 7.1 84 4.2
15 8.1 125 3.4

注2 ○印以外の在庫状況はお問い合わせください。
注3 許容電流値は、空中一条敷設時の計算値であり、保証値ではありません。

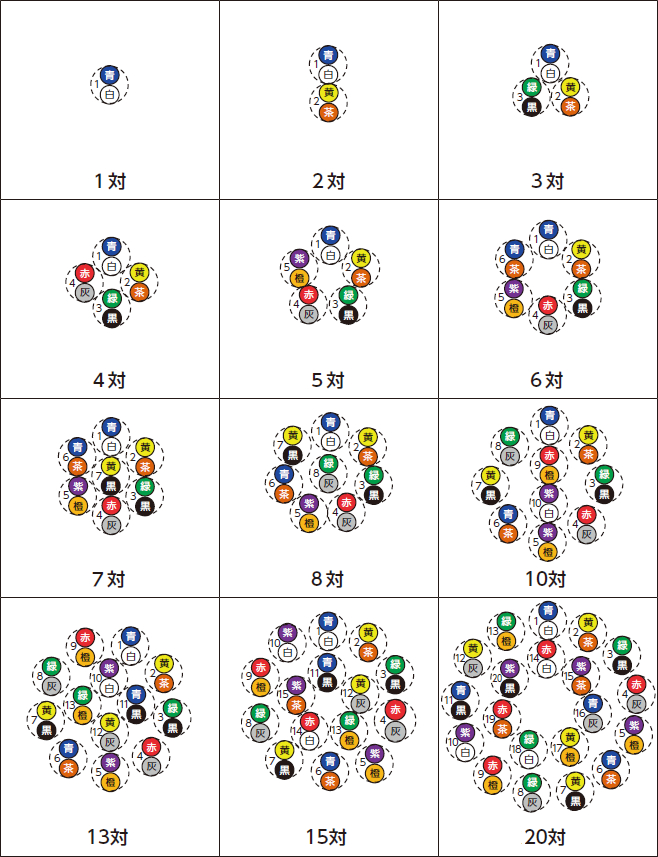

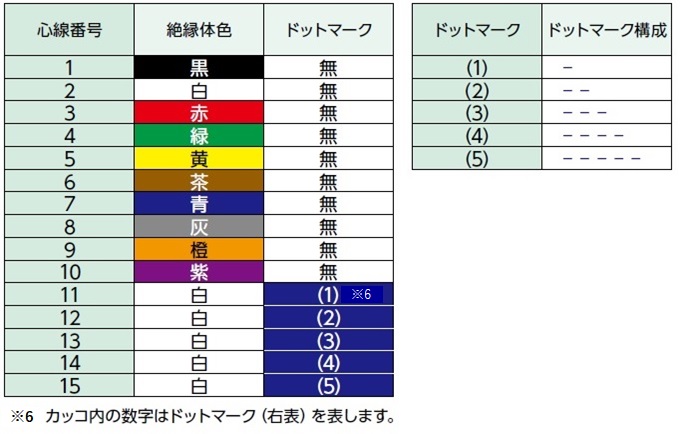

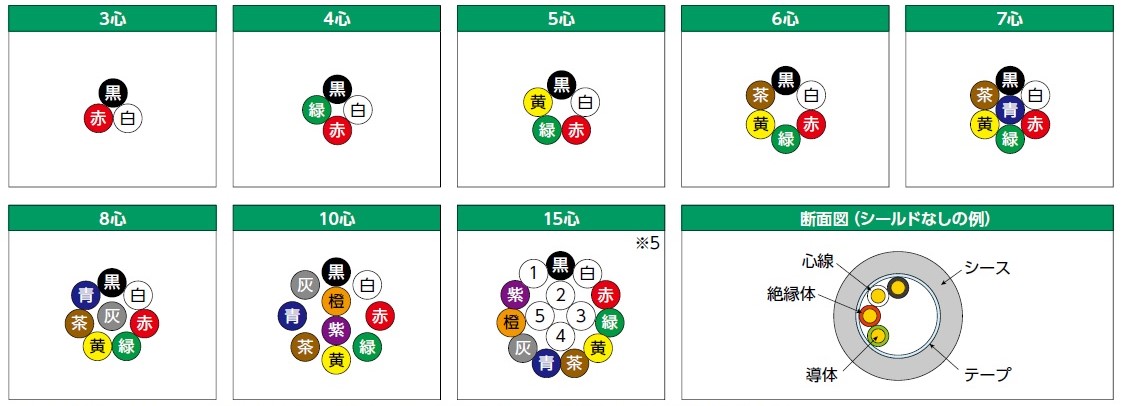

心線構成図

ツイストペアタイプ

構造

導体 絶縁体 対数 シールドなし シールド付き 許容
電流注3
A(30°C)
導体
サイズ
mm2
AWG
サイズ
構成 外径
mm
外径
mm
概算
質量
kg/km
在庫
販売
注2
外径
mm
概算
質量
kg/km
在庫
販売
注2
0.05 30 30/0.05 0.66 1 3.2 11 3.5 16 1.8
2 3.8 16 4.1 22 1.4
3 4.1 19 4.4 25 1.2
4 4.7 24 5.0 32 1.1
5 5.0 26 5.3 35 1.0
6 5.3 29 5.6 38 1.0
7 5.4 31 5.7 40 0.9
8 5.8 35 6.1 46 0.8
10 6.2 41 6.5 52 0.8
13 6.7 50 7.0 63 0.7
15 7.0 55 7.3 69 0.7
20 7.5 67 7.8 82 0.6
0.1 28 49/0.05 0.74 1 3.3 13 3.8 21 2.4
2 4.4 20 4.8 30 1.8
3 4.7 23 5.1 34 1.6
4 5.0 27 5.4 38 1.4
5 5.3 32 5.7 43 1.3
6 5.6 36 6.0 48 1.2
7 5.6 39 6.0 50 1.2
8 6.0 43 6.4 56 1.1
10 6.6 52 7.0 66 1.0
13 7.3 65 7.7 82 1.0
15 7.6 68 8.0 86 0.9
20 8.6 88 9.0 110 0.9
0.15 26 78/0.05 0.85 1 3.6 15 4.0 22 3.4
2 4.4 23 4.8 32 2.6
3 4.9 30 5.3 39 2.2
4 5.4 35 5.8 47 2.1
5 5.8 40 6.2 53 1.8
6 6.2 46 6.6 60 1.7
7 6.3 50 6.7 64 1.5
8 6.6 56 7.0 71 1.5
10 7.3 68 7.7 88 1.4
13 8.4 83 8.8 105 1.2
15 9.1 98 9.5 120 1.2
20 9.6 125 10.0 145 1.2
0.2 25 102/0.05 0.93 1 3.7 17 4.2 25 3.8
2 5.0 27 5.4 37 3.0
3 5.3 34 5.7 45 2.6
4 5.7 39 6.3 51 2.3
5 6.1 47 6.5 60 2.1
6 6.6 54 7.1 69 2.0
7 6.6 58 7.1 73 1.9
8 7.1 65 7.6 80 1.8
10 7.8 80 8.2 97 1.7
13 9.3 110 9.7 130 1.6
15 9.6 120 10.0 150 1.5
20 10.2 150 10.6 185 1.4
0.25 24 87/0.06 0.99 1 3.9 18 4.3 25 4.6
2 5.1 30 5.5 39 3.5
3 5.5 38 5.9 49 3.0
4 5.9 46 6.3 56 2.8
5 6.3 53 6.7 67 2.5
6 6.8 62 7.2 77 2.3
7 6.9 66 7.3 82 2.2
8 7.4 75 7.8 91 2.2
10 8.2 93 8.6 115 1.9
13 9.6 120 10.0 145 1.7
15 10.0 135 10.4 160 1.7
20 10.6 170 11.0 195 1.6
0.3 23 108/0.06 1.09 1 4.0 20 4.4 28 5.2
2 5.5 36 5.9 44 4.0
3 5.9 42 6.4 54 3.5
4 6.3 51 6.7 64 3.2
5 6.9 61 7.3 76 2.9
6 7.4 72 7.8 87 2.7
7 7.4 78 7.8 94 2.5
8 8.0 88 8.4 105 2.4
10 8.8 110 9.2 130 2.3
13 10.4 145 10.8 165 2.1
15 10.6 165 11.0 195 2.0
20 12.0 205 12.4 260 1.8
0.5 21 177/0.06 1.36 1 4.6 26 5.0 37 7.7
2 6.4 51 6.8 67 5.8
3 6.9 64 7.3 82 4.9
4 7.5 75 7.9 94 4.7
5 7.8 89 8.2 110 4.2
6 9.0 115 9.4 135 3.8
7 9.1 125 9.5 145 3.5
8 9.7 140 10.1 165 3.3
10 11.4 175 11.8 205 3.2
13 12.4 210 12.8 245 2.9
15 12.6 240 13.0 270 2.8
20 14.1 310 14.5 345 2.6

注2 ○印以外の在庫状況はお問い合わせください。
注3 許容電流値は、空中一条敷設時の計算値であり、保証値ではありません。

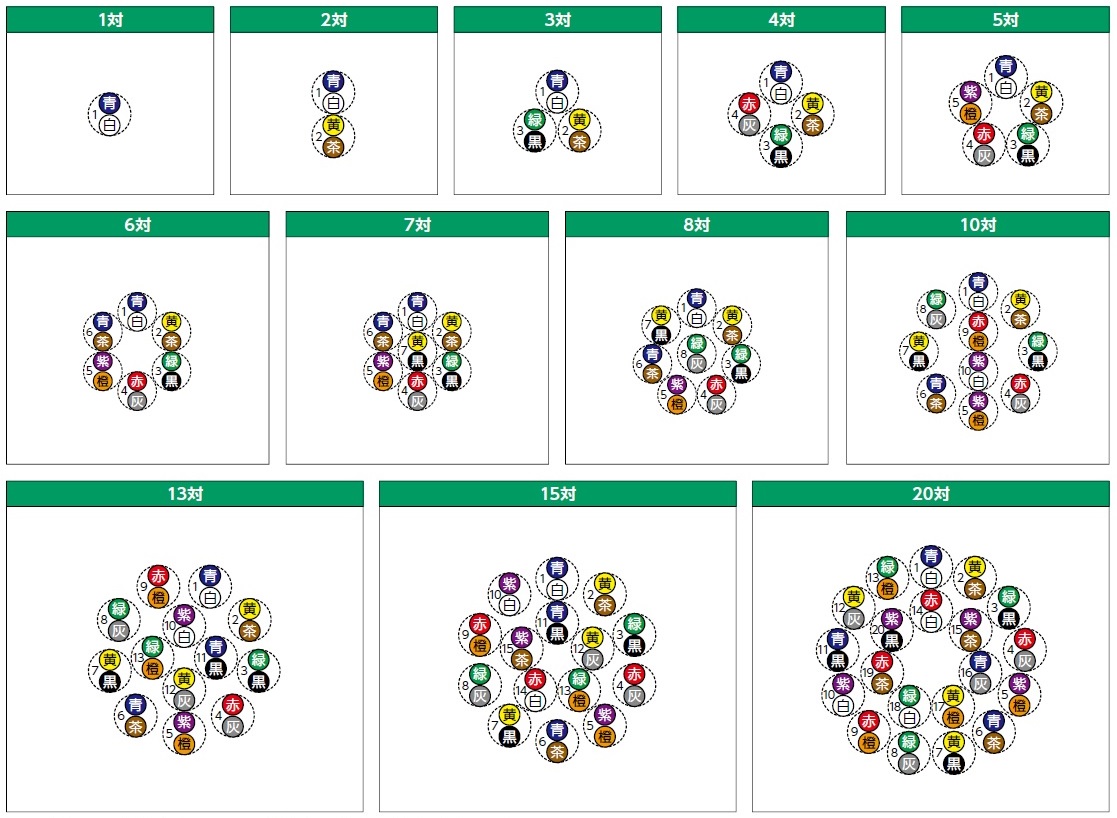

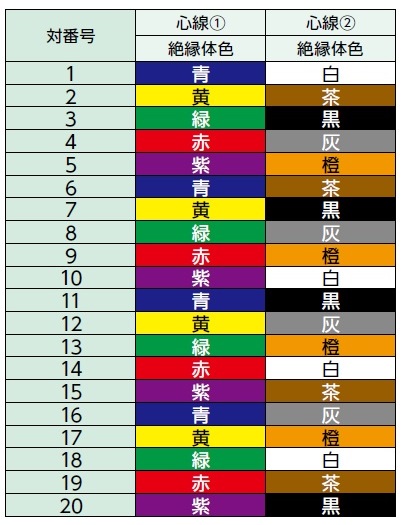

心線構成図
注5 破線の円は、対構成(ツイストペア)を表します。
