ロボット・FA用製品
ORスーパーケーブル・シリーズ
UL758 Style 21030（80℃、300V）
概要
- 独自開発の特殊エラストマー絶縁体と特殊銅合金導体の組み合わせにより、ORシリーズでトップクラスの屈曲耐久性を有したケーブルです。
- 繰り返し屈曲から捻回、摺動まで幅広い可動条件に対応します。
特長
- 過酷な使用環境に耐える強靭シース
シースには、耐摩耗性、耐外傷性に優れるポリウレタンを採用。 - 可とう性を高めた特殊シールド
シールドには、可とう性に優れた特殊導体を採用し、一般の銅編組シールドに比べ屈曲耐久性に優れ、柔軟です。 - RoHS指令に適合しています。
用途例
高レベルの耐屈曲性・耐捻回性・耐摺動性が要求される産業ロボット、自動工作機などの可動部への多目的用途。
品名
例 シールドなしの場合
例 シールド付きの場合
仕様
材質・構成
| タイプ | シールドなし | シールド付き | |
|---|---|---|---|
| 導体 | すずめっき合金撚り線 | ||
| 絶縁体 | 特殊エラストマー | ||
| シールド | - | 銅箔糸 編組 | |
| シース | 種別 | 耐油性ポリウレタン | |
| 色 | 黒つや消し | ||
性能
電気性能
| 導体断面積[mm²] （AWGサイズ） |
0.2 （25AWG） |
0.3 （23AWG） |
0.5 （21AWG） |
|---|---|---|---|
| 導体抵抗[Ω／km]（20℃） | 110以下 | 75.0以下 | 46.0以下 |
| 絶縁抵抗[MΩ・km]（20℃） | 1000以上 | ||
| 耐電圧[V／min] | AC2000 | ||

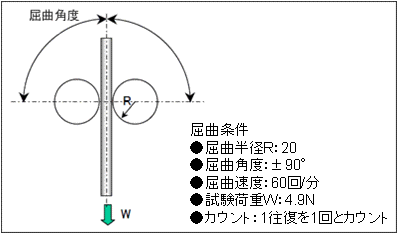

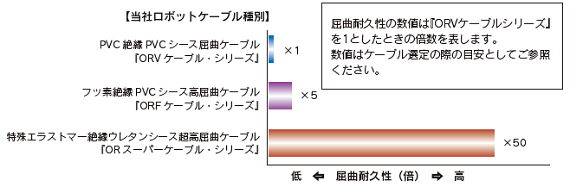

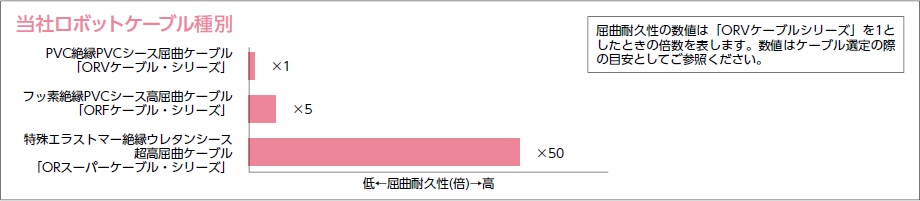

可動性能
使用環境
| 使用温度範囲 | -10～80℃ |
|---|
- ※ 最小曲げ半径は、「配線・敷設上の注意事項」をご参照ください。
ラインアップ
シールドなし
| 導体 | 絶縁体外径 （※1） [標準mm] |
対数 | 仕上外径 （※1） [標準mm] |
概算質量 [㎏／㎞] |
許容電流 （※2） [A]（30℃ ） |
|
|---|---|---|---|---|---|---|
| AWGサイズ （断面積mm²） |
構成 | |||||
| 25AWG （0.2mm²） |
40／0.08 | 1.15 | 1 | 5.2 | 30 | 4.3 |
| 2 | 6.5 | 50 | 3.3 | |||
| 3 | 6.8 | 60 | 2.9 | |||
| 4 | 7.4 | 80 | 2.6 | |||
| 5 | 7.8 | 90 | 2.4 | |||
| 6 | 8.8 | 110 | 2.2 | |||
| 8 | 10.3 | 150 | 2.0 | |||
| 10 | 11.9 | 190 | 1.9 | |||
| 23AWG （0.3mm²） |
3／20／0.08 | 1.39 | 1 | 5.8 | 40 | 5.7 |
| 2 | 7.2 | 70 | 4.4 | |||
| 3 | 7.5 | 80 | 3.8 | |||
| 4 | 8.4 | 100 | 3.5 | |||
| 5 | 9.2 | 130 | 3.2 | |||
| 6 | 10.1 | 150 | 2.9 | |||
| 8 | 11.9 | 200 | 2.6 | |||
| 10 | 13.8 | 260 | 2.5 | |||
| 21AWG （0.5mm²） |
3／33／0.08 | 1.62 | 1 | 6.4 | 45 | 7.9 |
| 2 | 8.3 | 90 | 6.2 | |||
| 3 | 8.7 | 120 | 5.3 | |||
| 4 | 9.4 | 150 | 4.8 | |||
| 5 | 10.3 | 180 | 4.4 | |||
| 6 | 11.6 | 220 | 4.1 | |||
| 8 | 13.6 | 290 | 3.7 | |||
| 10 | 15.9 | 380 | 3.5 | |||
- ※1 絶縁体外径と仕上外径は標準値です。
- ※2 許容電流値は、空中一条敷設時の計算値であり、保証値ではありません。
シールド付き
| 導体 | 絶縁体外径 （※3） [標準mm] |
対数 | 仕上外径 （※3） [標準mm] |
概算質量 [㎏／㎞] |
許容電流 （※4） [A]（30℃ ） |
|
|---|---|---|---|---|---|---|
| AWGサイズ （断面積mm²） |
構成 | |||||
| 25AWG （0.2mm²） |
40／0.08 | 1.15 | 1 | 5.8 | 35 | 4.3 |
| 2 | 7.1 | 60 | 3.3 | |||
| 3 | 7.4 | 70 | 2.9 | |||
| 4 | 8.0 | 90 | 2.6 | |||
| 5 | 8.4 | 100 | 2.4 | |||
| 6 | 9.4 | 120 | 2.2 | |||
| 8 | 10.9 | 160 | 2.0 | |||
| 10 | 12.5 | 200 | 1.9 | |||
| 23AWG （0.3mm²） |
3／20／0.08 | 1.39 | 1 | 6.4 | 45 | 5.7 |
| 2 | 7.8 | 75 | 4.4 | |||
| 3 | 8.1 | 90 | 3.8 | |||
| 4 | 9.0 | 110 | 3.5 | |||
| 5 | 9.8 | 140 | 3.2 | |||
| 6 | 10.7 | 160 | 2.9 | |||
| 8 | 12.5 | 220 | 2.6 | |||
| 10 | 14.4 | 280 | 2.5 | |||
| 21AWG （0.5mm²） |
3／33／0.08 | 1.62 | 1 | 7.0 | 50 | 7.9 |
| 2 | 8.9 | 100 | 6.2 | |||
| 3 | 9.3 | 130 | 5.3 | |||
| 4 | 10.0 | 160 | 4.8 | |||
| 5 | 10.9 | 190 | 4.4 | |||
| 6 | 11.9 | 230 | 4.1 | |||
| 8 | 14.2 | 310 | 3.7 | |||
| 10 | 16.5 | 400 | 3.5 | |||
- ※3 絶縁体外径と仕上外径は標準値です。
- ※4 許容電流値は、空中一条敷設時の計算値であり、保証値ではありません。

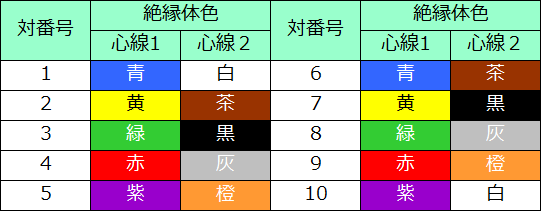

心線識別（対構成）
