サーボモータ用ケーブル
ORMケーブル・シリーズ

• サーボモータやエンコーダの駆動、制御用の多心・多対ケーブルです。
  「ORM（#0284）」のみ工作機器～NC間接続用となります。

仕様・ラインアップ・特性

• ORM（#0284）
• ORM（#0286）
• ORM（#0317）
• ORM（#0368）
• ORM（#0460）
• ORM（#0461）
• ORM（#0462）
• ORM（#0479）
• ORM（#0481）
• ORM（#0482）
• ORM（#0491）

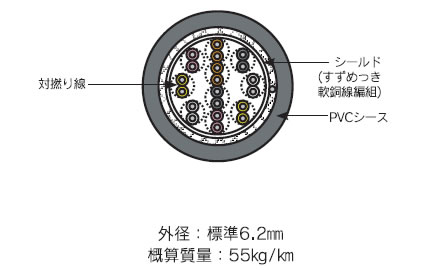

品名：ORM（#0284）

仕上外径：標準6.2mm　概算質量：55kg／km

電気性能

心線種別	導体抵抗 Ω／km（20℃）	絶縁抵抗 MΩ・km（20℃）	耐電圧 V／min	許容電流 [A]（30℃）
対撚り線	222以下	10以上	AC500	0.9

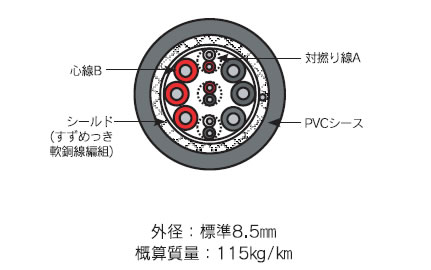

品名：ORM（#0286）

仕上外径：標準8.5mm　概算質量：115kg／km

電気性能

心線種別	導体抵抗 Ω／km（20℃）	絶縁抵抗 MΩ・km（20℃）	耐電圧 V／min	許容電流 [A]（30℃）
対撚り線A	110以下	15以上	AC500	1.9
心線B	39以下			4.0

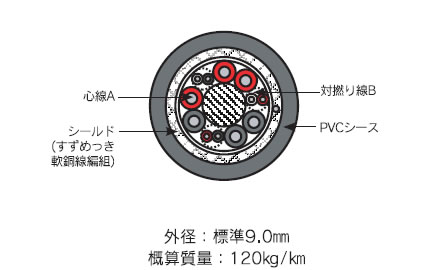

品名：ORM（#0317）

仕上外径：標準9.0mm　概算質量：120kg／km

電気性能

心線種別	導体抵抗 Ω／km（20℃）	絶縁抵抗 MΩ・km（20℃）	耐電圧 V／min	許容電流 [A]（30℃）
心線A	36以下	10以上	AC500	4.1
対撚り線B	98以下			2.1

可動性能

モード	性能	試験条件
首振り屈曲	100万回以上	曲げ半角R：20mm 屈曲角度：±90° 屈曲速度：40回／分 試験荷重：4.9N カウント：1往復を1回とカウント

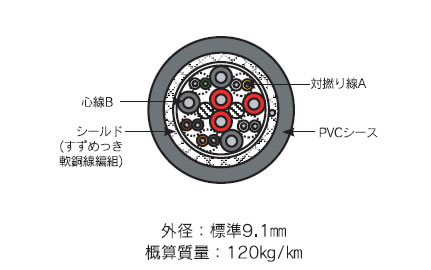

品名：ORM（#0368）

仕上外径：標準9.1mm　概算質量：120kg／km

電気性能

心線種別	導体抵抗 Ω／km（20℃）	絶縁抵抗 MΩ・km（20℃）	耐電圧 V／min	許容電流 [A]（30℃）
対撚り線A	93以下	15以上	AC500	1.9
心線B	38以下			3.6

可動性能

モード	性能	試験条件
首振り屈曲	40万回以上	曲げ半角R：20mm 屈曲角度：±90° 屈曲速度：40回／分 試験荷重：4.9N カウント：1往復を1回とカウント

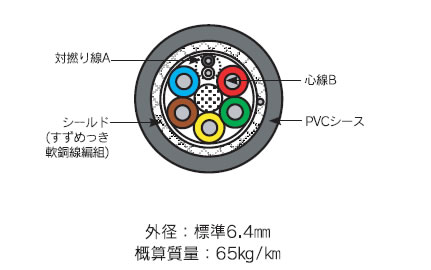

品名：ORM（#0460）

仕上外径：標準6.4mm　概算質量：65kg／km

電気性能

心線種別	導体抵抗 Ω／km（20℃）	絶縁抵抗 MΩ・km（20℃）	耐電圧 V／min	許容電流 [A]（30℃）
対撚り線A	93以下	100以上	AC500	2.4
心線B	66以下			3.2

可動性能

モード	性能	試験条件
首振り屈曲	100万回以上	曲げ半角R：20mm 屈曲角度：±90° 屈曲速度：40回／分 試験荷重：4.9N カウント：1往復を1回とカウント

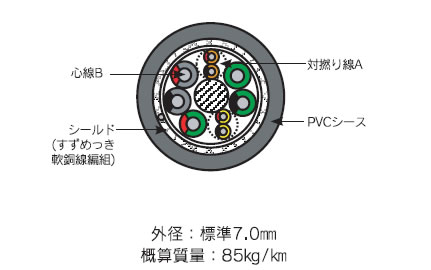

品名：ORM（#0461）

仕上外径：標準7.0mm　概算質量：85kg／km

電気性能

心線種別	導体抵抗 Ω／km（20℃）	絶縁抵抗 MΩ・km（20℃）	耐電圧 V／min	許容電流 [A]（30℃）
対撚り線A	110以下	15以上	AC500	2.1
心線B	39以下			4.4

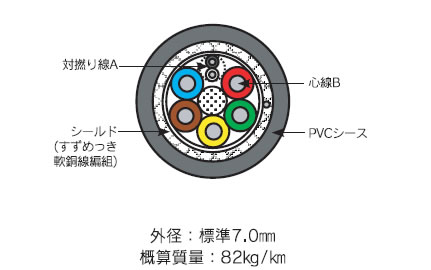

品名：ORM（#0462）

仕上外径：標準7.0mm　概算質量：82kg／km

電気性能

心線種別	導体抵抗 Ω／km（20℃）	絶縁抵抗 MΩ・km（20℃）	耐電圧 V／min	許容電流 [A]（30℃）
対撚り線A	93以下	100以上	AC500	2.4
心線B	41以下			4.8

可動性能

モード	性能	試験条件
首振り屈曲	80万回以上	曲げ半角R：20mm 屈曲角度：±90° 屈曲速度：40回／分 試験荷重：4.9N カウント：1往復を1回とカウント

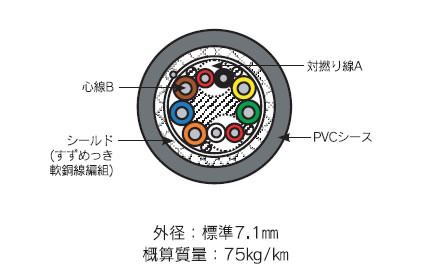

品名：ORM（#0479）

仕上外径：標準7.1mm　概算質量：75kg／km

電気性能

心線種別	導体抵抗 Ω／km（20℃）	絶縁抵抗 MΩ・km（20℃）	耐電圧 V／min	許容電流 [A]（30℃）
対撚り線A	98以下	100以上	AC500	2.2
心線B	66以下			2.9

可動性能

モード	性能	試験条件
首振り屈曲	100万回以上	曲げ半角R：20mm 屈曲角度：±90° 屈曲速度：40回／分 試験荷重：4.9N カウント：1往復を1回とカウント

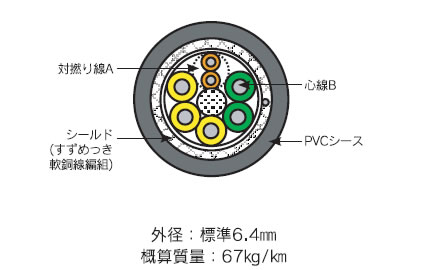

品名：ORM（#0481）

仕上外径：標準6.4mm　概算質量：67kg／km

電気性能

心線種別	導体抵抗 Ω／km（20℃）	絶縁抵抗 MΩ・km（20℃）	耐電圧 V／min	許容電流 [A]（30℃）
対撚り線A	110以下	15以上	AC500	2.4
心線B	66以下			3.5

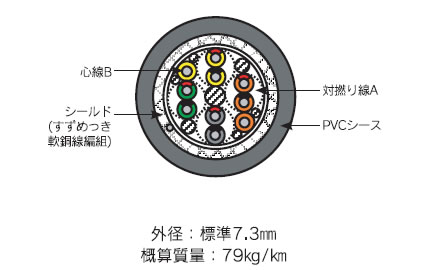

品名：ORM（#0482）

仕上外径：標準7.3mm　概算質量：79kg／km

電気性能

心線種別	導体抵抗 Ω／km（20℃）	絶縁抵抗 MΩ・km（20℃）	耐電圧 V／min	許容電流 [A]（30℃）
対撚り線A	98以下	15以上	AC500	2.2
心線B	66以下			3.0

可動性能

モード	性能	試験条件
首振り屈曲	20万回以上	曲げ半角R：20mm 屈曲角度：±90° 屈曲速度：40回／分 試験荷重：4.9N カウント：1往復を1回とカウント

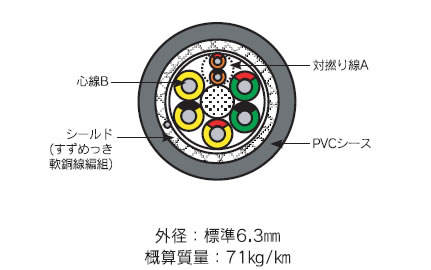

品名：ORM（#0491）

仕上外径：標準6.3mm　概算質量：71kg／km

電気性能

心線種別	導体抵抗 Ω／km（20℃）	絶縁抵抗 MΩ・km（20℃）	耐電圧 V／min	許容電流 [A]（30℃）
対撚り線A	110以下	15以上	AC500	2.3
心線B	39以下			4.8

---
