汎用固定配線用ケーブル
OFVケーブル・シリーズ
UL758 Style 2464（80℃、300V）

概要

定格電圧300Vに対応した、固定配線用ケーブルです。
細径で柔らかく、取り回しに優れています。

特長

OFVケーブル・シリーズの写真

絶縁体のPVCを薄肉化することでケーブルの細径化を実現、ケーブル敷設の省スペース化が図れます。
硬度が低く、柔軟なシース材を採用し、柔軟性を向上、取り回しが良好で、配線作業の効率がアップします。
工場設備など機械油の飛散する過酷な環境下による使用にも耐久性を発揮します。
層撚りタイプとツイストペアタイプをラインアップし用途に応じて幅広くお使いいただけます。

用途例

OFVケーブルは、「細い・柔かい・耐油」の特長とUL758 Style 2464（定格80℃ 300V）に適合する安全性を備え、充実したラインアップにより一般機器はもちろん製造装置や工場設備など幅広い分野でお使いいただけます。

品名

例　シールドなしの場合

品目1

例　シールドありの場合

品目2

仕様

材質・構成

導体	すずめっき軟銅撚り線
絶縁体	PVC
絶縁体識別	心線識別およびドットマークによる
シールド	すずめっき軟銅線編組（ドレインワイヤ含む）
シース材（シース色）	耐油性PVC（黒）
難燃性	VW-1

使用環境

適用	屋内、機器間および機器内の固定・可動部
使用温度範囲	-10 ～ 80°C

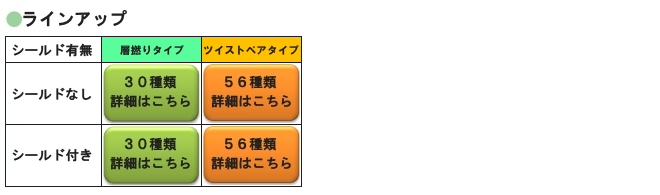

ラインアップ

シールド有無	層撚りタイプ	ツイストペアタイプ
シールドなし	導体サイズ：24～20AWG 心数：2～30心	導体サイズ：26～20AWG 対数：2～34対
シールド付き	導体サイズ：24～20AWG 心数：2～30心	導体サイズ：26～20AWG 対数：2～34対

許容曲げ半径

固定部配線	ケーブル外径の4倍以上

適用規格

UL 758 Style 2464（定格80°C、300V）

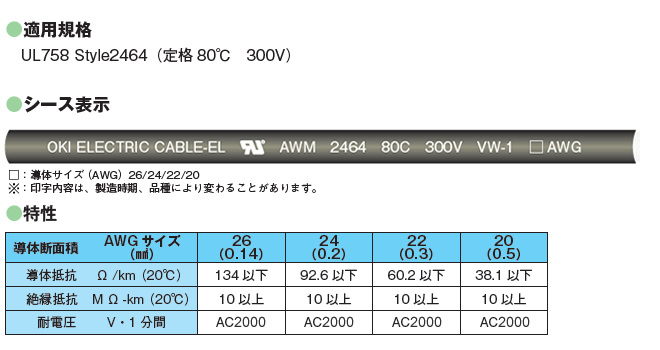

シース表示（※1）

適用規格

※1　印字内容は、製造時期、品種により変わることがあります。

特性

電気性能

導体断面積mm²	AWGサイズ	導体抵抗 Ω／km（20°C）	絶縁抵抗 MΩ・km（20°C）	耐電圧V／min
0.14	26	134以下	10以上	AC2000
0.2	24	92.6以下
0.3	22	60.2以下
0.5	20	38.1以下

ラインアップ

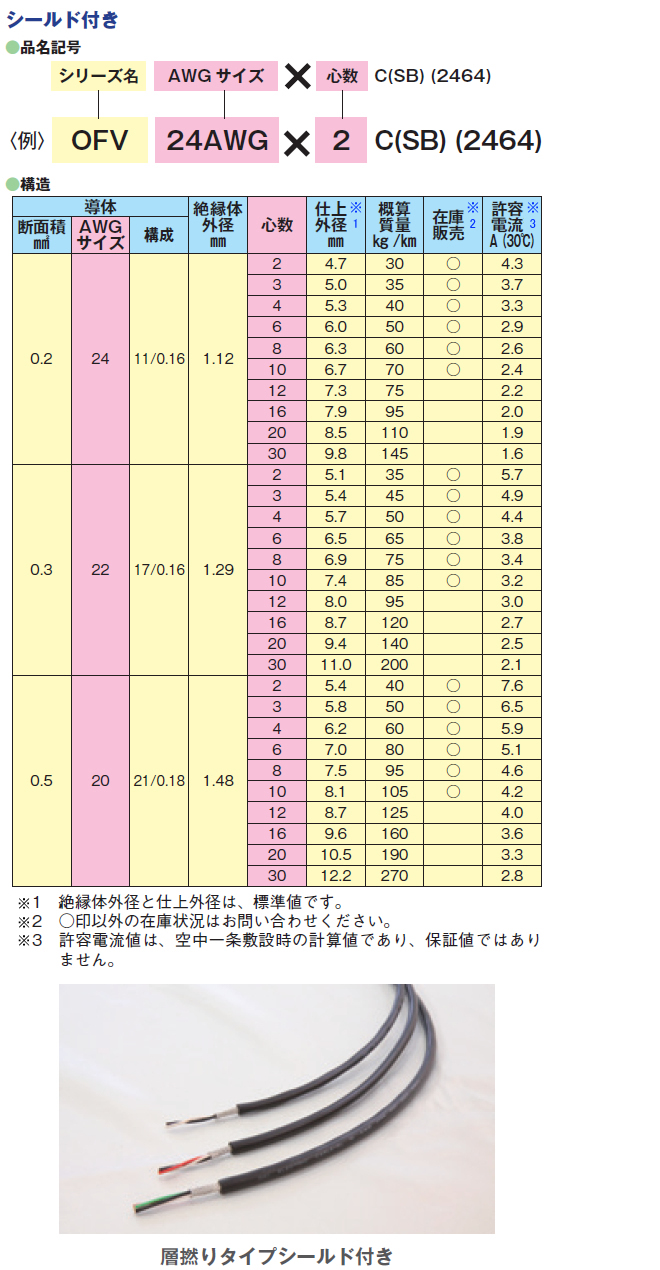

層撚りタイプ

構造

導体			絶縁体	心数	シールドなし			シールド付き			許容電流A （※4）（30°C）
AWG サイズ	断面積 mm²	構成本／mm	外径 mm （※2）	心数	仕上外径 mm （※2）	概算質量 kg／km	在庫販売（※3）	仕上外径 mm （※2）	概算質量 kg／km	在庫販売（※3）	許容電流A （※4）（30°C）
24	0.2	11/0.16	1.12	2	4.3	19	◯	4.7	27	◯	4.5
				3	4.6	23	◯	5.0	32	◯	3.9
				4	4.9	27	◯	5.3	38	◯	3.5
				6	5.6	37	◯	6.0	48	◯	3.2
				8	5.9	43	◯	6.3	55	◯	3.0
				10	6.3	51	◯	6.7	65	◯	2.7
				12	6.9	60		7.3	75		2.5
				16	7.5	75		7.9	95		2.1
				20	8.1	90		8.5	110		1.9
				30	9.4	125		9.8	145		1.7
22	0.3	17/0.16	1.29	2	4.7	22	◯	5.1	32	◯	6.0
				3	5.0	29	◯	5.4	40	◯	5.2
				4	5.3	34	◯	5.7	47	◯	4.6
				6	6.1	47	◯	6.5	60	◯	4.3
				8	6.5	56	◯	6.9	70	◯	4.0
				10	7.0	67	◯	7.4	82	◯	3.6
				12	7.6	80		8.0	95		3.3
				16	8.3	100		8.7	120		2.8
				20	9.0	120		9.4	140		2.6
				30	10.6	180		11.0	200		2.2
20	0.5	21/0.18	1.48	2	5.0	28	◯	5.4	29	◯	8.0
				3	5.4	36	◯	5.8	47	◯	6.9
				4	5.8	44	◯	6.2	56	◯	6.2
				6	6.6	61	◯	7.0	75	◯	5.8
				8	7.1	74	◯	7.5	90	◯	5.4
				10	7.7	89	◯	8.1	110	◯	4.8
				12	8.3	110		8.7	125		4.5
				16	9.2	140		9.6	160		3.8
				20	10.1	170		10.5	190		3.5
				30	11.8	240		12.2	270		3.0

※2　絶縁体外径と仕上外径は標準値です。
※3　○は在庫販売品です。
　　（在庫状況は一定ではなく常時変動しますので、ご用命の際はご確認ください）
※4　許容電流は、空中一条敷設時の計算値であり、保証値ではありません。

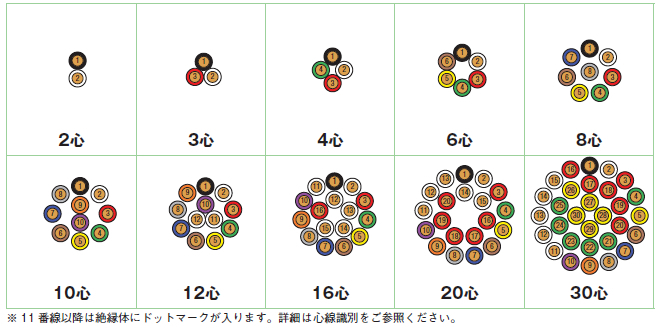

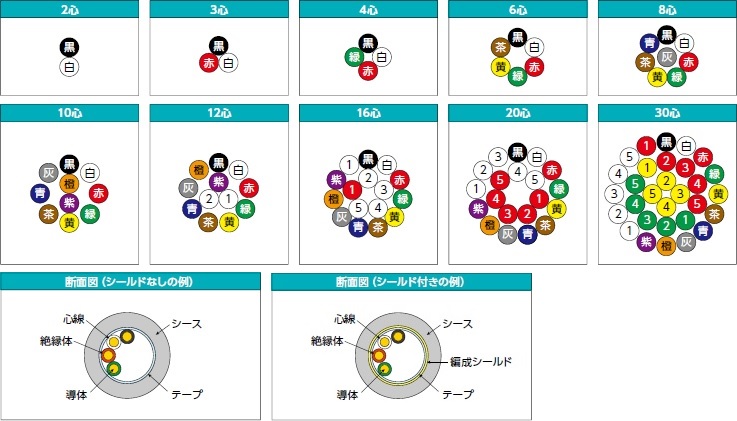

構造図（※5）

構成図1

※5　11番線以降は絶縁体にドットマークが入り、円内の数値はドットマーク数を表します。

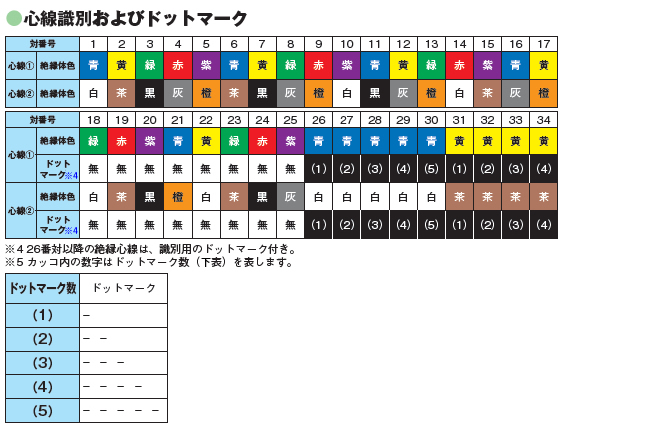

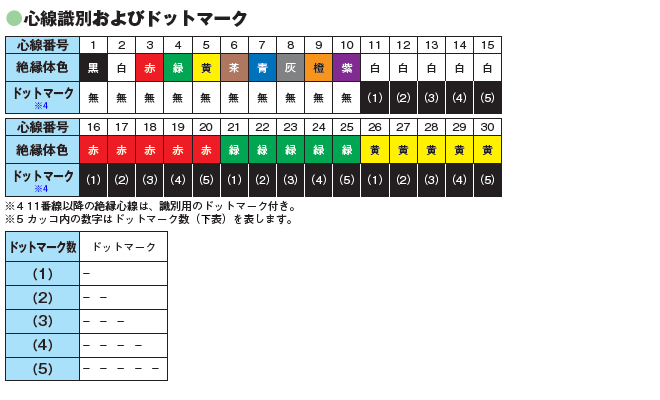

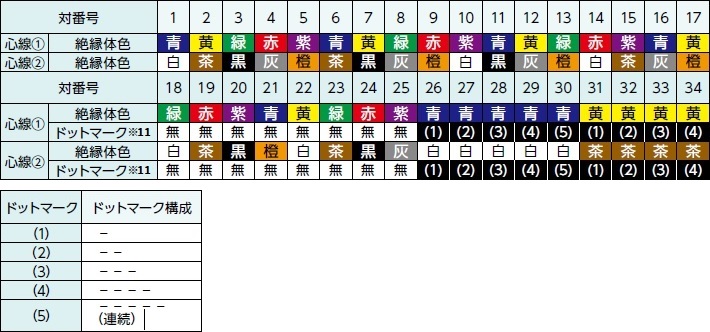

心線識別（※6）

心線識別1

※6　カッコ内の数字はドットマーク（右表）を表します。

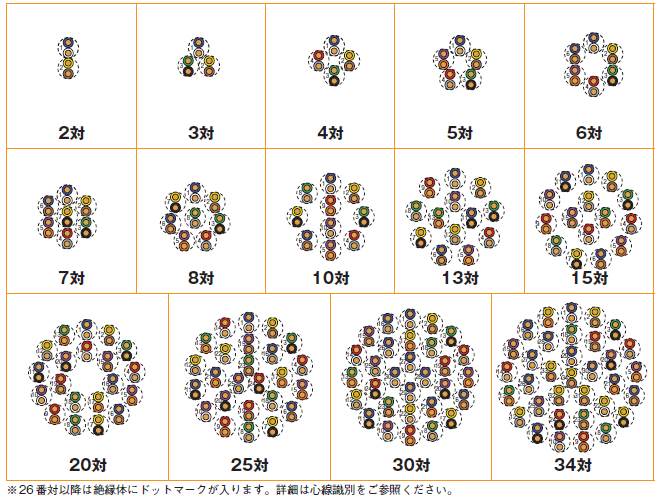

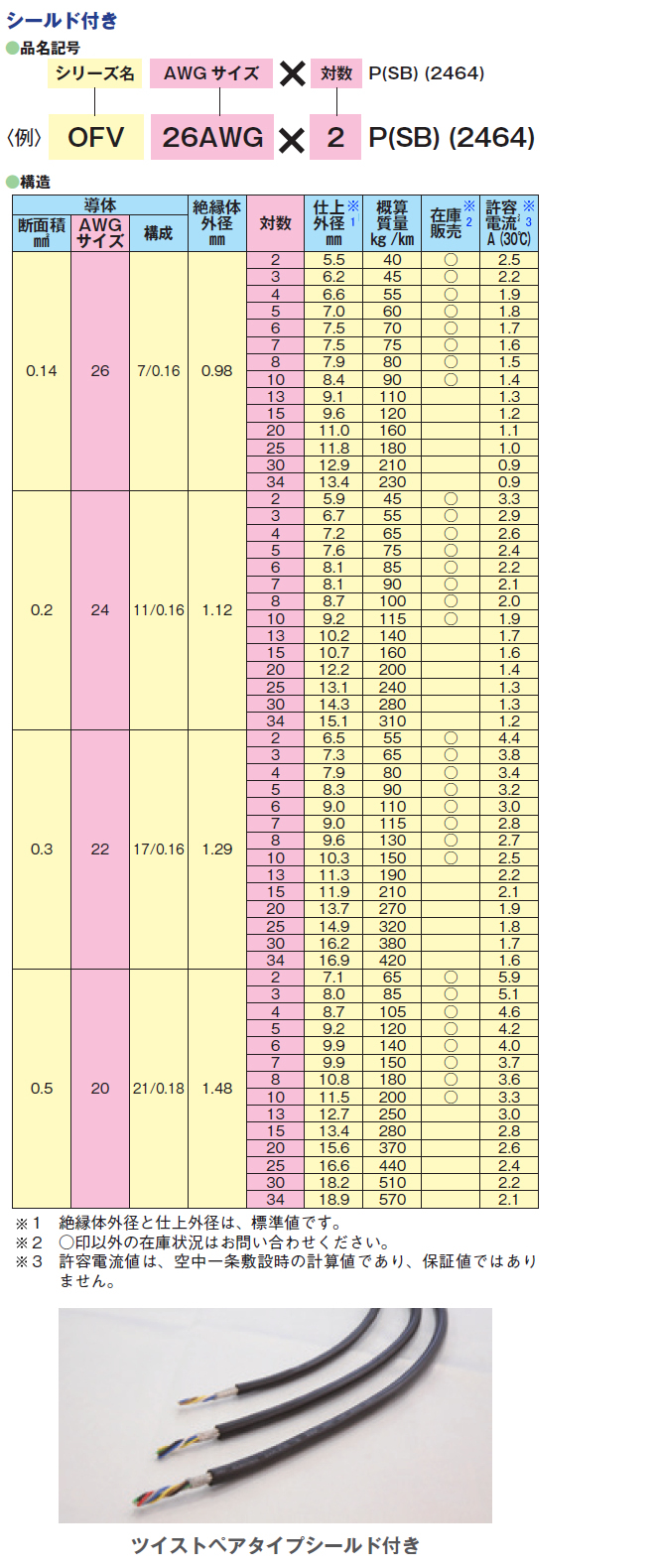

ツイストペアタイプ

構造

導体			絶縁体	対数	シールドなし			シールド付き			許容電流A （※9）（30°C）
AWG サイズ	断面積 mm²	構成本／mm	外径 mm （※7）	対数	仕上外径 mm （※7）	概算質量 kg／km	在庫販売（※8）	仕上外径 mm （※7）	概算質量 kg／km	在庫販売（※8）	許容電流A （※9）（30°C）
26	0.14	7/0.16	0.98	2	5.1	25	◯	5.5	43	◯	2.6
				3	5.8	31	◯	6.2	54	◯	2.2
				4	6.2	37	◯	6.6	66	◯	2.0
				5	6.6	43	◯	7.0	68	◯	1.8
				6	7.1	50	◯	7.5	81	◯	1.7
				7	7.1	53	◯	7.5	79	◯	1.6
				8	7.5	59	◯	7.9	91	◯	1.5
				10	8.0	70	◯	8.4	100	◯	1.4
				13	8.7	90		9.1	110		1.3
				15	9.2	100		9.6	120		1.2
				20	10.6	130		11.0	160		1.1
				25	11.3	160		11.8	180		1.0
				30	12.4	180		12.9	210		0.9
				34	12.9	200		13.4	230		0.9
24	0.2	11/0.16	1.12	2	5.5	35	◯	5.9	49	◯	3.5
				3	6.3	40	◯	6.7	64	◯	3.0
				4	6.8	48	◯	7.2	68	◯	2.7
				5	7.2	56	◯	7.6	79	◯	2.5
				6	7.7	66	◯	8.1	93	◯	2.3
				7	7.7	71	◯	8.1	95	◯	2.2
				8	8.3	81	◯	8.7	115	◯	2.1
				10	8.8	94	◯	9.2	125	◯	1.9
				13	9.7	120		10.2	140		1.7
				15	10.3	135		10.7	160		1.6
				20	11.8	170		12.2	200		1.5
				25	12.6	210		13.1	240		1.4
				30	13.8	240		14.3	280		1.3
				34	14.4	270		15.1	310		1.2
22	0.3	17/0.16	1.29	2	6.1	37	◯	6.5	61	◯	4.6
				3	6.9	49	◯	7.3	75	◯	4.0
				4	7.5	61	◯	7.9	91	◯	3.6
				5	7.9	70	◯	8.3	105	◯	3.3
				6	8.6	82	◯	9.0	120	◯	3.1
				7	8.6	90	◯	9.0	125	◯	2.9
				8	9.2	105	◯	9.6	140	◯	2.8
				10	9.8	125	◯	10.3	160	◯	2.6
				13	10.9	160		11.3	190		2.3
				15	11.5	180		11.9	210		2.2
				20	13.2	240		13.7	270		2.0
				25	14.2	280		14.9	320		1.8
				30	15.7	340		16.2	380		1.7
				34	16.4	380		16.9	420		1.6
20	0.5	21/0.18	1.48	2	6.7	44	◯	7.1	72	◯	6.2
				3	7.6	64	◯	8.0	93	◯	5.4
				4	8.3	79	◯	8.7	115	◯	4.8
				5	8.8	94	◯	9.2	135	◯	4.5
				6	9.5	110	◯	9.9	155	◯	4.2
				7	9.5	125	◯	9.9	165	◯	3.9
				8	10.4	140	◯	10.8	190	◯	3.8
				10	11.1	170	◯	11.5	220	◯	3.5
				13	12.2	220		12.7	250		3.1
				15	12.9	250		13.4	280		3.0
				20	14.9	320		15.6	370		2.7
				25	16.1	400		16.6	440		2.5
				30	17.7	470		18.2	510		2.3
				34	18.4	530		18.9	570		2.2
