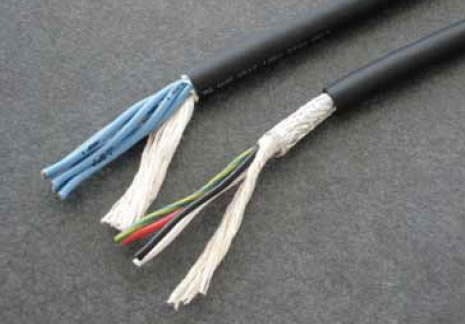

ORV-300Vケーブル・シリーズ
UL758 Style 2517（105℃、300V）

概要

特長

• 導体を細径素線にすることで屈曲特性を向上させました。
• ケーブル外被には耐油性材料を使用しています。

用途例

• ケーブルキャリアを使用した摺動用。
• 屋内、機器間および機器内の固定・可動部。

品名

例　シールドなしの場合

例　シールド付きの場合

• 導体サイズ（AWG）、心数は構造をご参照ください。

仕様

材質・構成

タイプ		シールドなし	シールド付き
導体		銅合金撚り線
絶縁体		耐熱PVC
シールド		-	すずめっき軟銅線　編組
シース	種別	耐油性PVC
	色	黒つや消し
難燃性		VW-1

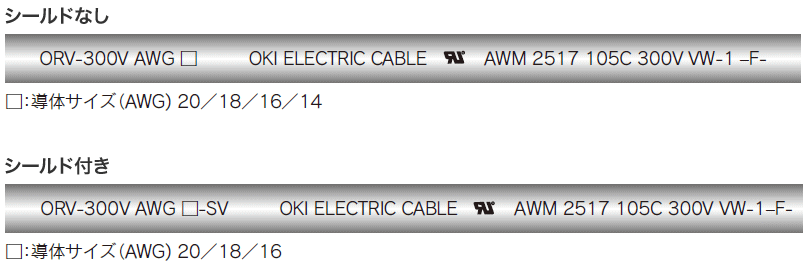

シース表示

性能

電気性能

AWGサイズ （断面積）	20AWG （0.59mm²）	18AWG （0.84mm²）	16AWG （1.3mm²）	14AWG （2.1mm²）
導体抵抗[Ω／km]（20℃）	40以下	24以下	16以下	10以下
絶縁抵抗[MΩ・km]（20℃）	10以上
耐電圧[V／min]	AC2000

可動性能

モード	性能（※1）	試験条件（※1）
摺動屈曲	1,000万回以上	曲げ半径：ケーブル外径の6倍 摺動速度：70回／分 移動距離：350mm カウント：1往復を1回とカウント
首振り屈曲	1,000万回以上	曲げ半径：ケーブル外径の8倍 屈曲角度：±90° 屈曲速度：40回／分 荷重：4.9N カウント：1往復を1回とカウント

• ※1　試験条件・方法は当社独自の方法です。詳細は、ロボットケーブル評価方法をご参照ください。
  これらのデータは参考値であり、保証値ではありません。

使用環境

使用温度範囲	-10～105℃

• ※ 最小曲げ半径は、「配線・敷設上の注意事項」をご参照ください。

ラインアップ

シールドなし

導体		絶縁体外径（※2） [標準mm]	心数	仕上外径（※2） [標準mm]	概算質量 [㎏／㎞]	許容電流（※3） [A]（30℃ ）
AWGサイズ （断面積mm²）	構成
20AWG （0.59）	119／0.08	2	2	6.1	43	10.2
			3	6.4	51	8.9
			4	6.9	62	8.0
			6	8.3	87	6.9
			8	9.7	115	6.2
			10	11.0	140	5.7
			12	10.8	155	5.3
			16	12.1	200	4.8
			20	13.3	240	4.5
			30	15.7	340	3.8
18AWG （0.84）	168／0.08	2.21	2	6.5	51	12.7
			3	6.9	61	11.1
			4	7.6	77	9.9
			6	8.9	110	8.6
			8	10.5	145	7.8
			10	12.1	180	7.1
			12	11.9	200	6.6
			16	13.1	250	5.9
			20	14.6	310	5.6
			30	17.3	440	4.8
16AWG （1.3）	266／0.08	2.54	2	7.4	65	17.2
			3	7.8	84	14.9
			4	8.4	105	13.4
			6	10.1	150	11.6
			8	11.9	200	10.5
			10	13.5	250	9.6
14AWG （2.1）	420／0.08	2.97	2	8.2	87	23.3
			3	8.7	115	20.3
			4	9.7	150	18.1

• ※2　絶縁体外径と仕上外径は標準値です。
• ※3　許容電流値は、空中一条敷設時の計算値であり、保証値ではありません。

シールド付き

導体		絶縁体外径（※4） [標準mm]	心数	仕上外径（※4） [標準mm]	概算質量 [㎏／㎞]	許容電流（※5） [A]（30℃ ）
AWGサイズ （断面積mm²）	構成
20AWG （0.59）	119／0.08	2	2	6.7	57	10.2
			3	7.2	68	8.9
			4	7.7	80	8
			6	8.9	110	6.9
			8	10.4	140	6.2
			10	11.9	180	5.7
			12	11.7	190	5.3
			16	12.8	240	4.8
			20	14.3	290	4.5
			30	16.7	390	3.8
18AWG （0.84）	168／0.08	2.21	2	7.3	69	12.7
			3	7.7	80	11.1
			4	8.2	97	9.9
			6	9.7	135	8.6
			8	11.2	180	7.8
			10	12.8	220	7.1
			12	12.6	235	6.6
			16	14.1	300	5.9
			20	15.4	360	5.6
			30	18.3	500	4.8
16AWG （1.3）	266／0.08	2.54	2	8	82	17.2
			3	8.4	105	14.9
			4	9	125	13.4
			6	10.8	180	11.6
			8	12.8	250	10.5
			10	14.5	300	9.6

• ※4　絶縁体外径と仕上外径は標準値です。
• ※5　許容電流値は、空中一条敷設時の計算値であり、保証値ではありません。

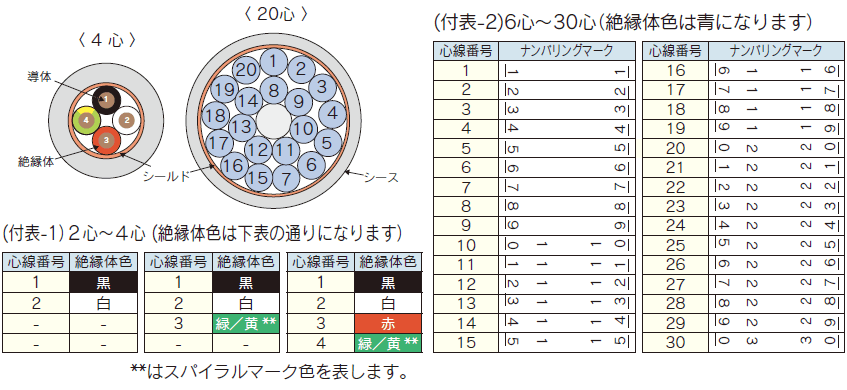

心線識別（対構成）

---
