ノイズ対策製品
ecoサージ®F
概要
「サージ抑制線」をケーブルに収納、ケーブル型としました。新設のシステムにはもちろん、既存のシステムでの従来型フィルターやリアクトルに代えて使用することにより、大幅な省スペース化が図れます。敷設環境は屋内・屋外に対応します。
ecoサージ®Fの長さは動力ケーブル長と同等以上とします。また、動力ケーブル長は標準で100mまでに対応します。

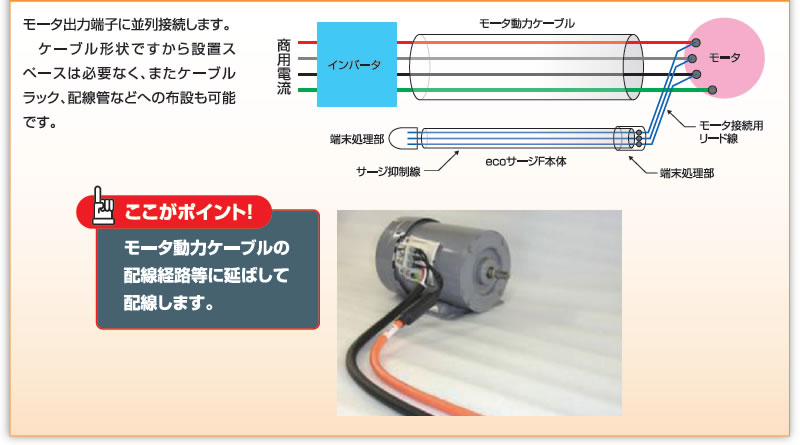

設置について

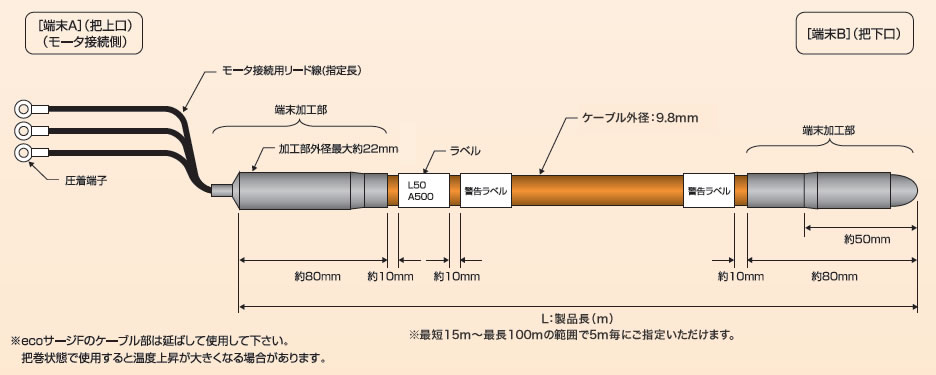

外形図
品番・仕様
| 品番 | SSF-L（1）-A（2）-M（3）（※1） | |
|---|---|---|
| マイクロサージ電圧（V） | 1000以下（相間） | |
| 適用モーター配線長（m） | 100以下 | |
| 絶縁耐圧（Vrms／分） | 2500（モーター接続用リード線間：各相間） | |
| 絶縁抵抗（MΩ／DC500V） | 50以上（モーター接続用リード線間：各相間） | |
| 漏洩電流（mA） | 10以下 | |
| 適用インバーター | 電源電圧（V） | AC480以下 |
| インバーター容量（kW） | 75以下（75kWを超えるモーターへの適用は個別対応） | |
| 出力周波数（Hz） | 0.1～400 | |
| キャリア周波数（kHz） | 15以下 | |
| 適用インバーター | 屋内 ただし、塵埃、直射日光、腐食性ガス、可燃性ガス、オイルミスト、蒸気、水滴がないこと。急激な温度変化により結露が生じないこと。 塩分があまり含まれないこと（目安：年間0.01mg／cm²以下） |
|
| 周囲温度（°C） | -20～+40 | |
| 周囲湿度（%RH） | 85以下（結露のないこと） | |
| 標高（m） | 1000以下 | |
| 振動（G） | 0.7以下 | |
| 環境対応 | RoHS指令対応 | |
| 外径（加工部、ケーブル部） | 加工部最大外径約22mm、ケーブル外径標準9.8mm | |
| 標準重量（kg／100m） | 12.5 | |
- ※1 品番記号
- （1）：ケーブル長を示します。
- 最小15m～最大100mまでの範囲で、5mごとに長さをご指定いただけます。
- （2）：リード線長を示します。
- 最小50mm～最大1000mmまでの範囲で、長さをご指定いただけます。
リード線長により長さをご指定いただける単位が異なりますので、下記をご覧ください。- 50mm～500mmは、50mmごとに長さをご指定いただけます。
- 500mmを超える長さは、100mmごとに長さをご指定いただけます。
- （3）：圧着端子サイズを示します（M3～M12）
