ノイズ対策製品
ecoサージ®U
概要
「サージ抑制線」をユニット内に収納しました。モーター配線長に応じて、2種類を用意しました。
ご使用の際は、事前にご確認の上、お買い求めください。
取扱説明書

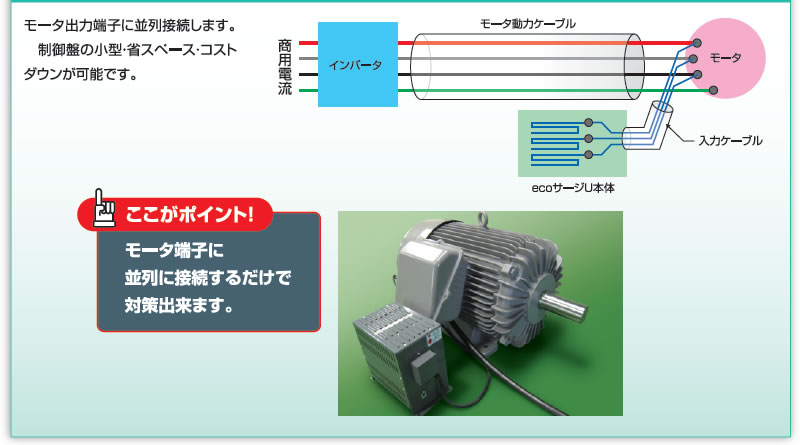

設置について

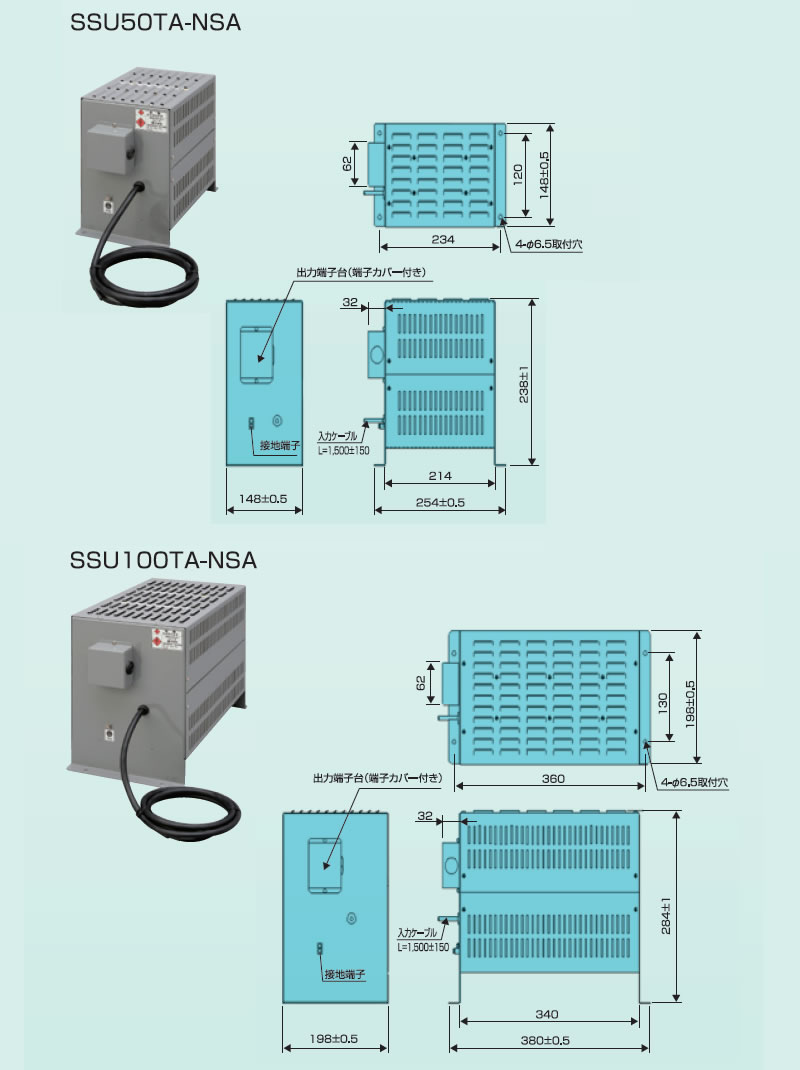

外形図
品番・仕様
| 品番 | SSU50TA-NSA | SSU100TA-NSA | |
|---|---|---|---|
| マイクロサージ電圧（V） | 1000以下（相間） | ||
| 適用モーター配線長（m） | 50以下 | 100以下 | |
| 絶縁耐圧（Vrms／分） | 2500 入力ケーブル3心一括⇔筐体間、入力ケーブル各心間（各相間） |
||
| 絶縁抵抗（MΩ／DC500V） | 1以上（入力ケーブル3心一括⇔筐体間） | ||
| 漏洩電流（mA） | 10以下 | ||
| 適用インバーター | 電源電圧（V） | AC480以下 | |
| インバーター容量（kW） | 75以下（75kWを超えるモーターへの適用は個別対応） | ||
| 出力周波数（Hz） | 0.1～400 | ||
| キャリア周波数（kHz） | 15以下 | ||
| 保護構造 | IP20 | ||
| 入力ケーブル長 | 標準1.5m（1.5mを超える長さについてはお問い合わせください） | ||
| 使用場所 | 屋内 ただし、塵埃、直射日光、腐食性ガス、可燃性ガス、オイルミスト、蒸気、水滴がないこと。急激な温度変化により結露が生じないこと。 塩分があまり含まれないこと（目安：年間0.01mg／cm²以下） |
||
| 周囲温度（℃） | -20～+40 | ||
| 周囲湿度（%RH） | 85以下（結露のないこと） | ||
| 標高（m） | 1000以下 | ||
| 振動（G） | 0.7以下 | 0.4以下 | |
| 環境対応 | RoHS指令対応 | ||
| 重量（kg） | 4.0 | 6.5 | |
