ロボットケーブル評価方法
ロボットケーブル可動モード

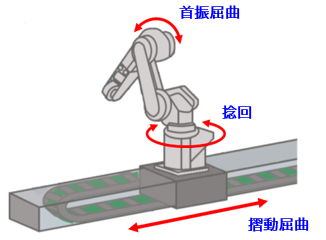

OKI電線では下表の3種の｢動き」を想定して評価を行っています。
| 分類 | 動き |
|---|---|
| 摺動屈曲 | ケーブルを『U字に折り曲げ』てスライドする |
| 首振屈曲 | ケーブルを同一箇所で繰り返し『曲げる』 |
| 捻回 | ケーブルを同一スパンで繰り返し『ねじる』 |
摺動屈曲

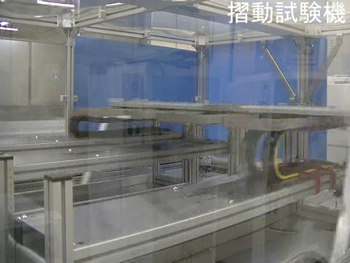

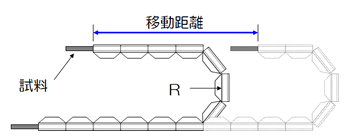

ケーブルをケーブルキャリアに入れて試験装置に設置し、スライドをさせて耐久性能を確認します。速度、曲げ半径、移動距離の設定が可能です。

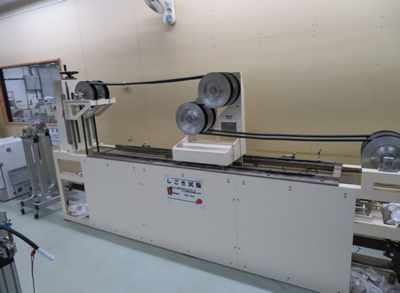

また、搬送システムを想定した移動距離が10mを超えるロングスパン（最長20m）での評価も可能です。
摺動屈曲のご紹介［0分40秒］
| 機種 | 短距離（高速） | 長距離 |
|---|---|---|
| 移動距離 | 300～1000mm | 10m～20m |
| 曲げ半径 | 最大175mm | 最大250mm |
| 試験速度 | 最高240回往復／分 | 最高3回往復／分 |
首振屈曲

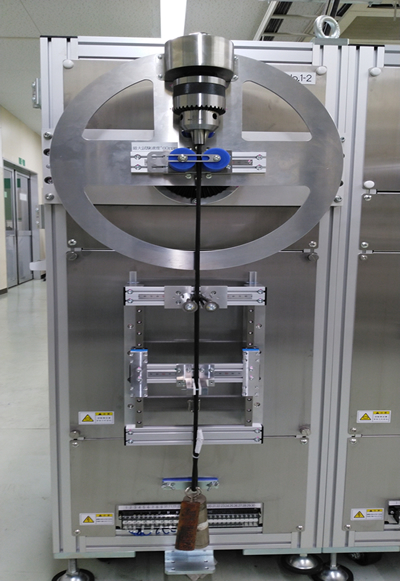

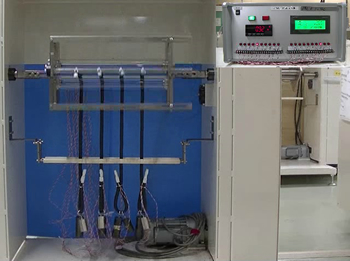

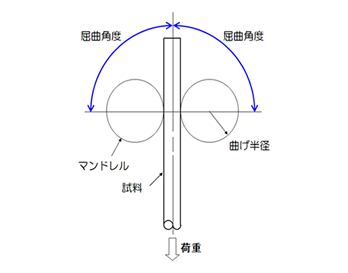

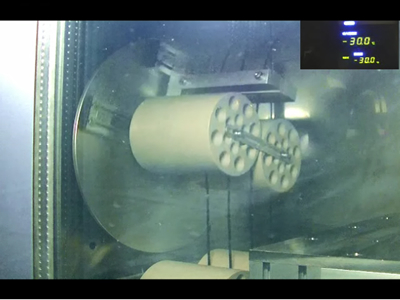

ケーブルを試験装置に設置し、マンドレルに沿ってケーブルを曲げて耐久性能を確認します。速度、曲げ半径の設定が可能です。断線は導体抵抗値の上昇を検知器で測定することにより、高精度に検知しています。
首振屈曲のご紹介［0分35秒］
| 曲げ半径 | 5～100mm |
|---|---|
| 屈曲角度（可変） | ±30°～±135° （15°刻み） |
| 試験速度 | 最高90回往復／分 |
捻回

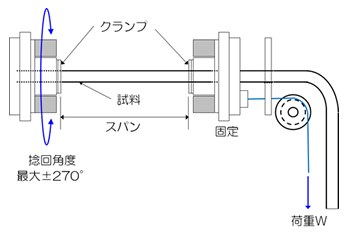

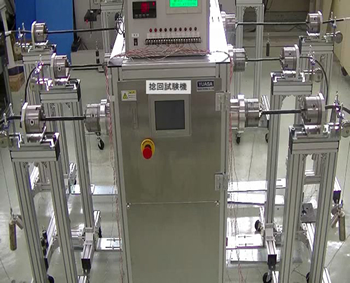

ケーブルを試験装置に設置し、ケーブルのねじり耐久性能を確認します。速度、角度、捻回間隔の設定が可能です。
捻回のご紹介［0分31秒］
| 捻回角度 | ±30°～±270° |
|---|---|
| 捻回間隔 | 10～1000mm |
| 試験速度 | 最高90回往復／分 |
その他
低温または高温環境下での使用を想定した恒温槽付可動試験（首振屈曲、摺動屈曲、捻回）、IEC 60227-2に準じた可とう性試験など、用途・使用環境を想定した各種試験に対応しております。
