通信・防災
FRPE-ACバスケーブル
当社基準
概要

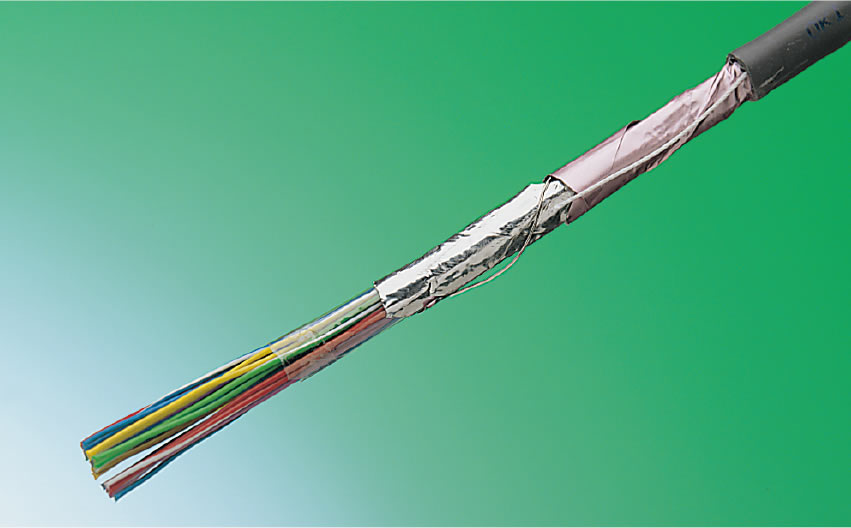

全心線着色識別、対形構成のポリエチレン絶縁、2重シールド構造で、ノンハロゲン難燃ポリエチレンシースケーブルです。
用途例
電子交換機の架内および架間配線用
品名
例
仕様

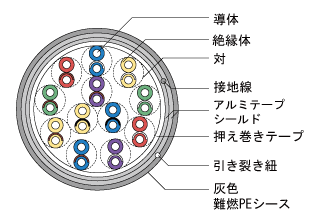

| 項目 | 性能 | 構造例（12対） |
|---|---|---|
| 導体抵抗 Ω／km ［20℃］ |
157.0以下（0.4mm） 100.2以下（0.5mm） |
 |
| 耐電圧 V | DC500 又は AC350 | |
| 絶縁抵抗 MΩkm | 1000以上 | |
| 特性インピーダンス Ω | 110±10（1MHz） | |
| 減衰量 0.4mm dB／500m 0.5mm |
14.6 以下（1MHz） 11.7 以下（1MHz） |
|
| 遠端漏話減衰量 dB／500m |
36.0 以上（1MHz） |
| 導体径（mm） | 対数 | 絶縁体厚さ（mm） | ケーブル外径（mm） | 概算質量（kg／km） | 標準条長（※）（m） |
|---|---|---|---|---|---|
| 0.4 | 2 | 0.21 | 4.7 | 30 | 500 |
| 8 | 7.0 | 60 | |||
| 12 | 7.7 | 75 | |||
| 0.5 | 25 | 0.25 | 12.5 | 180 |
- ※ 木製ドラム巻き
