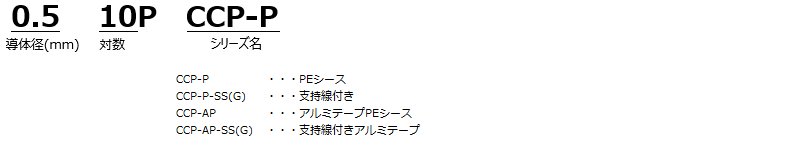

タイプ | CCP-P | CCP-P-SS(G) | CCP-AP | CCP-AP-SS(G) | |
---|---|---|---|---|---|
導体 | 軟銅線 | ||||
絶縁体 | ポリエチレン | ||||
シース | 種別 | ポリエチレン | ラミネートテープ縦添え+ポリエチレン | ||
色 | 黒 | ||||
支持線 | - | 亜鉛めっき鋼より線 | - | 亜鉛めっき鋼より線 | |
販売長 [m] | 500m | ||||
梱包形態 | ドラム巻き |
カット販売も行っております。詳細はお問い合わせください。
導体径 | 0.5mm | 0.65mm |
---|---|---|
導体抵抗[Ω/km] (20℃) | 93.5以下 | 56.5以下 |
絶縁抵抗[MΩ・km] (20℃) | 5000以上 | |
耐電圧[V-min] | DC500またはAC350(実効値) |
使用温度範囲 | -30~60℃ |
---|

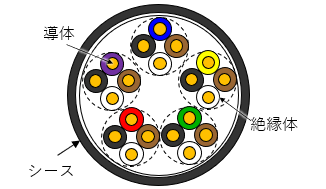

(例)10対
導体径 [mm] |
絶縁体厚さ [標準 mm] |
対数 | シース | 支持線 | 仕上外径 [標準 mm] |
概算質量 [kg/km] |
---|---|---|---|---|---|---|
0.5 | 0.15 | 10 | ポリエチレン | - | 10.0 | 90 |
20 | 12.5 | 150 | ||||
30 | 13.5 | 200 | ||||
50 | 16.0 | 300 | ||||
100 | 20.0 | 540 | ||||
200 | 27.5 | 1020 | ||||
0.65 | 0.20 | 10 | 11.0 | 140 | ||
20 | 14.5 | 220 | ||||
30 | 16.0 | 320 |

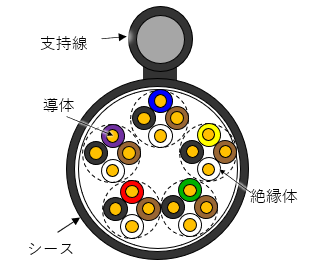

(例)10対
導体径 [mm] |
絶縁体厚さ [標準 mm] |
対数 | シース | 支持線 | 仕上外径 [標準 mm] |
概算質量 [kg/km] |
---|---|---|---|---|---|---|
0.5 | 0.15 | 10P | ポリエチレン | 亜鉛めっき鋼より線 | 10.0×20.0 | 270 |
20P | 12.5×22.0 | 320 | ||||
30P | 13.5×23.0 | 370 | ||||
50P | 16.0×26.0 | 470 | ||||
100P | 20.0×30.5 | 740 | ||||
200P | 27.5×38.5 | 1290 | ||||
0.65 | 0.20 | 10P | 11.0×21.0 | 310 | ||
20P | 14.5×24.0 | 400 | ||||
30P | 16.0×26.0 | 480 | ||||
50P | 19.5×29.5 | 630 | ||||
100P | 26.0×36.0 | 1060 |

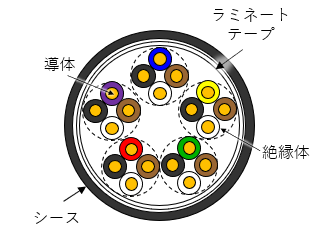

(例)10対
導体径 [mm] |
絶縁体厚さ [標準 mm] |
対数 | シース | 支持線 | 仕上外径 [標準 mm] |
概算質量 [kg/km] |
---|---|---|---|---|---|---|
0.5 | 0.15 | 10P | ラミネートテープ + ポリエチレン |
- | 10.0 | 120 |
20P | 12.5 | 180 | ||||
30P | 13.5 | 240 | ||||
50P | 16.0 | 340 | ||||
100P | 20.0 | 600 | ||||
200P | 27.5 | 1080 | ||||
0.65 | 0.20 | 10P | 11.0 | 160 | ||
20P | 14.5 | 250 | ||||
30P | 16.0 | 340 | ||||
50P | 19.5 | 510 | ||||
100P | 26.0 | 930 |

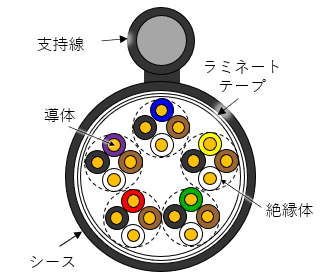

(例)10対
導体径 [mm] |
絶縁体厚さ [標準 mm] |
対数 | シース | 支持線 | 仕上外径 [標準 mm] |
概算質量 [kg/km] |
---|---|---|---|---|---|---|
0.5 | 0.15 | 10P | ラミネートテープ + ポリエチレン |
亜鉛めっき鋼より線 | 10.0×20.0 | 290 |
20P | 12.5×22.0 | 340 |
詳細仕様は納入仕様書をご依頼ください。
