通信・防災
エコ電子ボタン電話用ケーブル（EM-ETI）
日本電線工業会規格 JCS5504（一般記号：ECO-EBT／F）
概要

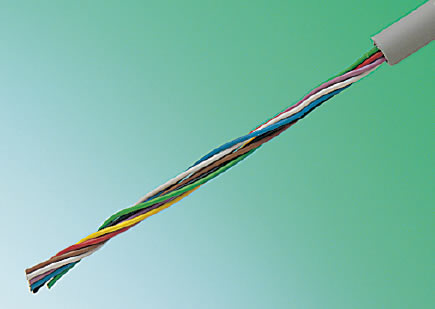

全心線着色識別、対形構成のポリエチレン絶縁で、ノンハロゲン難燃ポリエチレンシースケーブルです。
品名
例
仕様

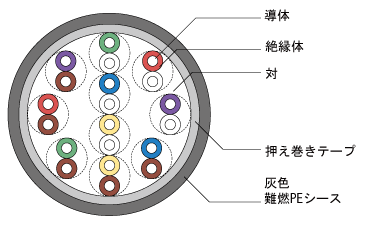

| 項目 | 性能 | 構造例（10対） |
|---|---|---|
| 導体抵抗 Ω／km ［20℃］ |
147.5以下（0.4mm） 93.5以下（0.5mm） 56.5以下（0.65mm） |
 |
| 耐電圧 V | DC500 又は AC350 | |
| 絶縁抵抗 MΩkm | 5000以上 | |
| 静電容量 nF／km | 平均 65以下（1kHz） | |
| 静電結合 pF／500m | 平均50 以下（1kHz） 最大200以下 |
| 導体径（mm） | 対数 | 絶縁体厚さ（mm） | ケーブル外径（mm） | 概算質量（kg／km） | 標準条長（※1）（m） |
|---|---|---|---|---|---|
| 0.4 | 2 | 0.13 | 3.6 | 15 | 200 |
| 3 | 4.0 | 18 | |||
| 4 | 4.3 | 22 | |||
| 6 | 4.8 | 30 | |||
| 10 | 5.7 | 45 | 100又は500 | ||
| 20 | 7.5 | 80 | |||
| 40 | 9.8 | 135 | 500 | ||
| 60 | 12.0 | 195 | |||
| 0.5 | 1 | 0.15 | 3.1 | 15 | 200 |
| 2 | 4.0 | 19 | |||
| 3 | 4.5 | 24 | |||
| 4 | 4.9 | 30 | |||
| 6 | 5.6 | 40 | |||
| 10 | 6.6 | 60 | 100又は500 | ||
| 20 | 8.6 | 110 | |||
| 40 | 11.5 | 200 | 500 | ||
| 60 | 14.0 | 290 | |||
| 0.65 | 2 | 0.20 | 4.7 | 27 | 200 |
| 3 | 5.4 | 36 | |||
| 4 | 5.9 | 44 | |||
| 6 | 6.2 | 65 | |||
| 10 | 8.1 | 95 | 100又は500 | ||
| 20 | 11.0 | 170 | 500 |
