通信・防災

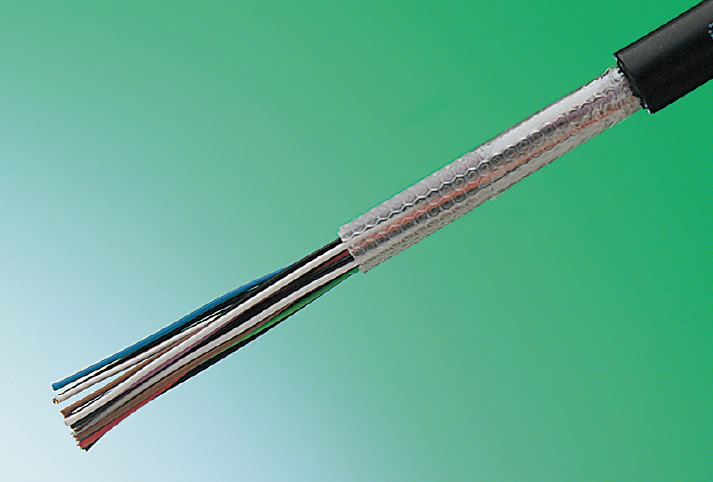

エコ構内ケーブル
日本電線工業会規格 JCS9075（一般記号：ECO-TKEE／F）
概要
全心線着色識別、カッド形構成のポリエチレン絶縁で、ノンハロゲン難燃ポリエチレンシースケーブルです。
特長
環境対応製品です。RoHS指令に適合しています。
用途
ビル構内、事業所内、宅内などのPBX用
品名
仕様

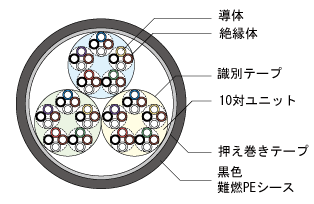

| 項目 | 性能 | 構造例（30対） |
|---|---|---|
| 導体抵抗 Ω／km ［20℃］ |
147.5以下（0.4mm） 93.5以下（0.5mm） 56.5以下（0.65mm） |
 |
| 耐電圧 V | DC500 又は AC350 | |
| 絶縁抵抗 MΩkm | 5000以上 | |
| 静電容量 nF／km | 100対以上平均 55以下（1kHz） 50対以下平均 60以下（1kHz） |
|
| 静電結合 pF／500m （1kHz） |
平均 50以下（50対以下除く） 最大 200以下 |
| 導体径（mm） | 対数 | 絶縁体厚さ（mm） | ケーブル外径（mm） | 概算質量（kg／km） | 標準条長（※）（m） |
|---|---|---|---|---|---|
| 0.4 | 10 | 0.13 | 8.0 | 65 | 500 |
| 20 | 9.2 | 100 | |||
| 30 | 10.5 | 135 | |||
| 40 | 11.5 | 170 | |||
| 50 | 12.5 | 200 | |||
| 100 | 16.8 | 380 | |||
| 200 | 21.8 | 705 | |||
| 0.5 | 10 | 0.15 | 8.5 | 80 | |
| 20 | 10.3 | 160 | |||
| 30 | 11.8 | 180 | |||
| 40 | 13.6 | 240 | |||
| 50 | 14.6 | 275 | |||
| 100 | 19.5 | 540 | |||
| 200 | 25.9 | 1015 | |||
| 0.65 | 10 | 0.2 | 10.2 | 115 | |
| 20 | 13.1 | 200 | |||
| 30 | 14.3 | 280 | |||
| 40 | 17.0 | 380 | |||
| 50 | 18.7 | 455 | |||
| 100 | 24.3 | 860 | |||
| 200 | 31.8 | 1645 |
- ※ 木製ドラム巻き
