HSDSケーブル![RoHS](/jp/prod/img/rohs.png)
UL758 Style 20276(80℃、30V)
概要
差動伝送ライン、制御ラインをご要望の多い対心数で構成し、多目的な用途にお使いいただけるケーブルです。

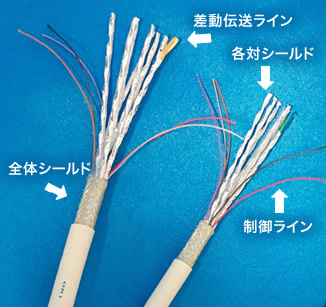

特長
![HSDSケーブル・シリーズの写真](/jp/prod/cable/interface/img/hsds_fig01.jpg)
- 伝送レート 最大5Gbpsまで対応。
LVDS規格(※1)を超える速度に対応し、I/Fの高速化をサポートします。
- しゃへい性能を考慮した二重シールド仕様。
ノイズの影響が懸念される産業用機器周りでの配線に最適です。
- 用途に応じて選びやすいラインアップ。
差動伝送ライン(高速ライン)は、2・4・6・8対を標準ラインアップ。
制御ラインを含めて多目的に使いやすい対心数構成です。
- 可動配線用は、摺動耐久1000万回以上。
可動機構への実装にも対応する耐久性を備えました。
- カット販売&即納対応。
10mからの少量販売と、午前中のご注文で即日発送(※2)に対応します。お急ぎの試作や製造にもフレキシブルにご活用いただけます。
- ※1 LVDS規格:1.923Gbps。
- ※2 当社営業日、営業時間内のお取り扱いに限ります。
用途
- 機器開発における試作や伝送評価。
- カスタム機器のインターフェース用。
- 保守・メンテナンスの代替え用など。
![用途](/jp/prod/cable/interface/img/hsds_fig02.jpg)

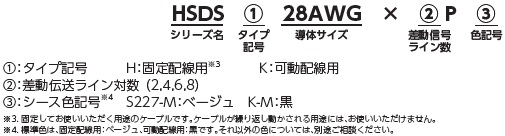

品名
![品名](/jp/prod/cable/interface/img/hsds_fig03.jpg)
固定配線用

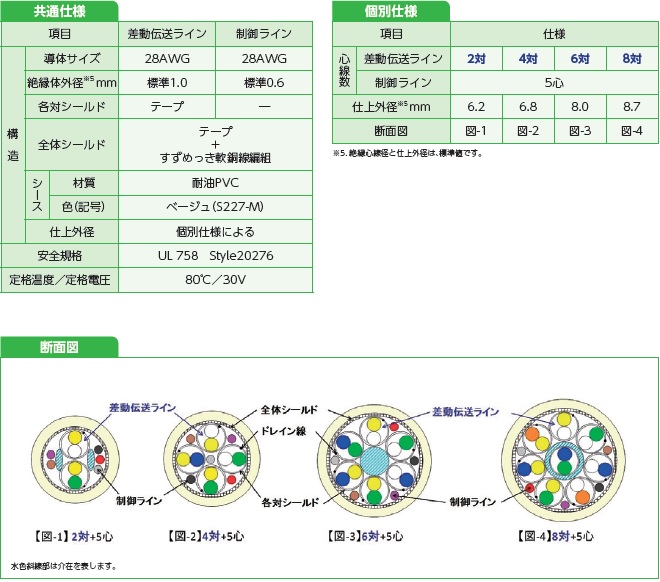

仕様
![仕様](/jp/prod/cable/interface/img/hsds_fig04.jpg)

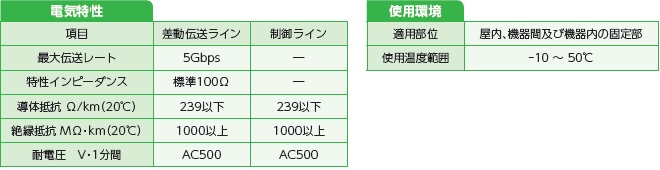

性能・使用環境
![性能・使用環境](/jp/prod/cable/interface/img/hsds_fig05.jpg)
可動配線用
仕様
![仕様](/jp/prod/cable/interface/img/hsds_fig06.jpg)

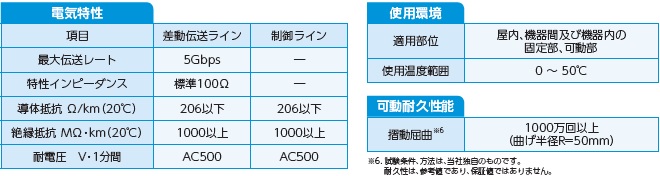

性能・使用環境
![性能・使用環境](/jp/prod/cable/interface/img/hsds_fig07.jpg)
伝送性能
![性能・使用環境](/jp/prod/cable/interface/img/hsds_fig08.jpg)
