高速インターフェース
LVDSケーブル
概要
- LVDSなど、高速差動伝送用にお使いいただけるケーブルです。
- お客様のご要求に対応したケーブル提案をさせていただいております。
- 固定部用、可動部用の各種用途に対応した設計をいたします。
- 異なる導体径の心線を複合化することで、さまざまな用途に適用可能です。
用途
- 各種画像伝送、情報伝送機器などの操作部などの用途に最適です。
仕様（例）
| タイプ | 高摺動 |
|---|---|
| AWG | 28 |
| 特性インピーダンス | 100±10Ω（平衡） |
| 伝播遅延時間 | 4.8ns／m以下 |
| ペア間スキュー | 100ps／m以下 |
| 摺動特性 | 100万回以上（当社試験条件：曲げ半径50mm） |
| シース材 | 耐熱PVC |
構造
- お客様のご使用方法やご要求性能にあった最適なケーブルを設計いたします。また、適合コネクタについても検討いたしますのでお問い合わせください。

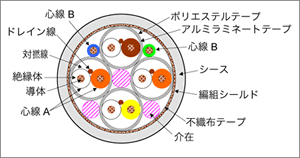

- 高摺動タイプのLVDSケーブルの構造例を示します。（代表的例）
ケーブル構造例
| タイプ | 高摺動 | |
|---|---|---|
| AWG | 28 | |
| 導体 | 錫めっき軟銅線 | |
| 導体構成 | 19／0.08 | |
| 絶縁体 | A心線 | 発泡ポリエチレン |
| シールド | 編組シールド | |
