エンハンスト・カテゴリ5対応ケーブル（単線）DTI-C5e350シリーズ フロア系（水平布設）ケーブル 、多対垂直布設ケーブル
用途
10BASE-T～1000BASE-T対応の高速LAN用ケーブルです。
特長
- 1000BASE-T（GigaEthernet）対応ケーブルです。
- 多重漏話減衰量（PowerSum NEXT）を抑えた構造です。
- エンハンスド・カテゴリ5規格に適合し、1000BASE-Tに対応しています。
- 可とう性に優れています。
- 4対、8対、16対、24対ケーブルをラインアップしています。
- 16対、24対ケーブルはインナーシースタイプも用意しており、4対ごとの分岐配線に対応します。
- 梱包は「OKIエイト巻」方式を採用し、開梱せずにケーブルが引き出せます（4対のみ）。
- シールド付は4対一括アルミラミネートテープシールドにより耐ノイズ性を高めています。
- 環境対応製品です。RoHS指令に適合しています。
品種・仕様
| インナーシース | シールド | 品名記号 | 対数 （※1） | 導体 | シース | 標準条長
m （※5） |
概算重量 kg/km |
梱包形態 | ||
|---|---|---|---|---|---|---|---|---|---|---|
| 材質 | 外径mm | 色（色記号） （※3） |
||||||||

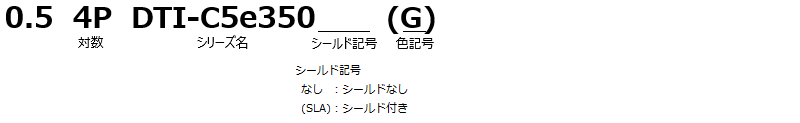

| なし | なし | 0.5 4P DTI-C5e350 （色記号） |
4 | AWG24 （0.5mm単線） |
PVC | 5.1 | 緑(G) 青(B) 赤(R) 橙(O) 黄(Y) 紫(V) 濃青(DB) 白(W) 灰(S) |
300 | 30 | 8の字巻 |
| 0.5 8P DTI-C5e350 （8ジガタ）（色記号） |
8 | 11.5×5.5 （※2） | 500 | 70 | 木製 ドラム巻 |
|||||
| 0.5 16P DTI-C5e350 （色記号） |
16 | 13.0 | 135 | |||||||
| 0.5 24P DTI-C5e350 （色記号） |
24 | 14.3 | 170 | |||||||
| あり | 0.5 4P DTI-C5e350 （SLA）（色記号） |
4 | 6.3 | 300 | 40 | 把巻き | ||||
| あり | なし | 0.5 16P DTI-C5e350 IS （色記号） |
16 | 14.0 | 緑(G) 青(B) |
300 | 170 | 木製 ドラム巻 |
||
| 0.5 24P DTI-C5e350 IS （色記号） |
24 | 17.0 | 250 | |||||||
- ※1 これら以外の対数については別途ご相談ください。
- ※2 長径×短径（下図参照）
- ※3 ご注文の際は色記号をご指定ください。
- ※4 屋外用LAPシースケーブルについても対応可能です。
- ※5 最小購入ロットについては別途お問い合わせください。
構造図
| インナーシース | シールド | 4対 | 8対（8 ジガタ） | 16対 | 24対 |
|---|---|---|---|---|---|
| なし | なし |  |
 |
下図.1 | 下図.2 |
| あり |  |
||||
| あり | なし | — | — | 下図.3 | 下図.4 |
ケーブル特性一覧表
| 周波数 （MHz） |
IL 規格値 （dB/100m） |
IL Typ. （dB/100m） |
NEXT 規格値 （dB） |
NEXT Typ. （dB） |
PSNEXT 規格値 （dB） |
PSNEXT Typ. （dB） |
|---|---|---|---|---|---|---|
| 1.00 | 2.04 | 1.70 | 65.30 | 87.92 | 62.31 | 80.08 |
| 4.00 | 4.05 | 3.77 | 56.27 | 81.50 | 53.28 | 76.53 |
| 9.99 | 6.47 | 6.03 | 50.30 | 71.35 | 47.31 | 64.89 |
| 19.98 | 9.27 | 8.64 | 45.78 | 68.80 | 42.80 | 60.83 |
| 25.01 | 10.42 | 9.73 | 44.33 | 67.49 | 41.35 | 60.33 |
| 35.00 | 12.45 | 11.70 | 42.14 | 62.84 | 39.15 | 56.89 |
| 59.82 | 16.62 | 15.45 | 38.63 | 63.24 | 35.64 | 54.33 |
| 99.90 | 21.98 | 20.38 | 35.30 | 52.32 | 32.31 | 46.55 |
| 周波数 （MHz） |
ELFEXT 規格値 （dB） |
ELFEXT Typ. （dB） |
PSELFEXT 規格値 （dB） |
PSELFEXT Typ. （dB） |
RL 規格値 （dB） |
RL Typ. （dB） |
|---|---|---|---|---|---|---|
| 1.00 | 63.80 | 82.29 | 60.80 | 71.31 | 20.00 | 37.77 |
| 4.00 | 51.76 | 74.50 | 48.76 | 68.03 | 23.01 | 39.82 |
| 9.99 | 43.80 | 60.80 | 40.80 | 55.56 | 25.00 | 38.67 |
| 19.98 | 37.78 | 59.31 | 34.78 | 51.50 | 25.00 | 39.88 |
| 25.01 | 35.84 | 55.90 | 32.84 | 48.93 | 24.32 | 40.57 |
| 35.00 | 32.92 | 52.70 | 29.92 | 46.50 | 23.30 | 32.76 |
| 59.82 | 28.24 | 49.46 | 25.24 | 37.96 | 21.67 | 33.85 |
| 99.90 | 23.80 | 31.25 | 20.80 | 24.93 | 20.11 | 32.07 |
- ※Typ.値は実測値例であり、測定条件により変動します。
特性例（チャネルリンクPS-ACR特性）
梱包形態（4対）
- 箱を開けずにケーブルを引出せます。
- ケーブルがからまることなく数本一度に配線できます。
- 施工能率が上がり、特にダクトを通す際に効果的です。
- 箱の取っ手部をもてば、片手で運ぶことができます。
