カテゴリ6対応ケーブル（撚線）TPMC-C6Xシリーズ
用途
TIA/EIA-568-B.2-1カテゴリ6パッチコード規格に対応しており、MDFやIDF内のパッチパネル間接続やアウトレットと端末装置間の接続用等に対応しています。
特長
- 撚線導体を採用したパッチコードで柔軟性に優れています。
- 十字介在を採用しており、クロストーク特性に優れています。
- 心線配列、結線はTIA/EIA-568-B規格に準拠しています。
- カテゴリ6対応モジュラプラグの採用により、ギガ・イーサネットを高品質に構築できます。
- エンハンスド・カテゴリ5への下位互換性を有しています。
- 環境対応製品です。RoHS指令に適合しています。
品種・構造 ［TPMC-C6Xシリーズ］
| 品名記号 | 4P TPMC-C6X（色記号）*─長さ** | |
|---|---|---|
| 導体 | AWG24 軟銅撚線（7/0.2） | |
| 絶縁材 | ポリエチレン | |
| 対数 | 4対 | |
| シース材 | PVC | |
| コード外径 mm | 6.0 | |
| ケーブル色（色記号）* | 緑(G)、青(B)、赤(R)、橙(O)、黄(Y)、紫(V)、濃青(DB)、白(W)、灰(S) | |
| 標準長** m | プラグ付き加工品 | 1.0/1.5/2.0/2.5/3.0/5.0 |
| ケーブル単体 | 250（品名への表記は不要です） | |
| 適合プラグ | RJ-45 カテゴリ6対応プラグ（PANDUIT製SP688） | |

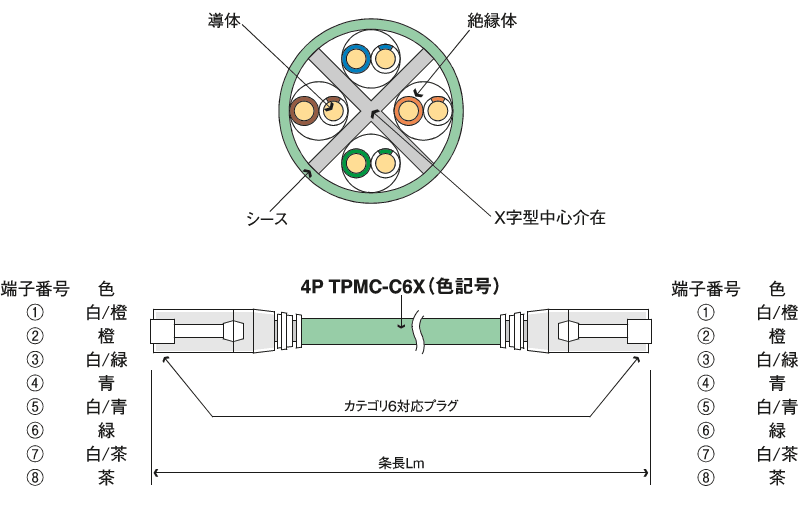

| 構造図 |  |
|
| 外観図 （ストレートケーブル） |
下図 | |
- ご注文の際は色記号およびコード長さ（m）をご指定ください（上表長さを標準とします）。
- 本製品はケーブル単体でも販売いたします（標準長250m）。
- AWG24（0.5mm）単線導体によるリンクコードも承ります。
- プラグはPANDUIT製SP688を標準とします（その他についてはご相談ください）。
特性例 （TPMC-C6Xパッチコード特性）
パッチコードにおけるストレートケーブルとクロスケーブル
パッチコードの種類
- パッチコードは結線・配列によりストレートケーブルとクロスケーブルに分類されます。 ストレートケーブルは両端モジュラプラグが1対1に接続されています。クロスケーブルは用途により、3種類のクロス仕様があります（イーサネット方式の場合）。
クロスパッチコードの構成
クロスパッチコードの結線・配列を下図に示します。
その他
イーサネット方式以外のクロスパッチコード構成は上記と異なりますので、別途ご相談ください。
