DTI-C5e350シリーズ（8対、16対、24対）

概要

特長

• 隣接する4対ユニットで対撚り構造を変え、ユニット間の相互干渉を抑制、クロストーク性能を改善しています。
• 多対構成により、配線作業の効率化が図れます。
• 16対および24対はインナーシース有無の2種類があり、接続先による使い分けが可能です。
• インナーシース付は分岐配線などに対応しています。

用途例

• オフィスなどのフロアー内のローゼットへのMDF／IDFからの一括配線
• MDF／IDF内のラック間やパッチパネル間の配線
• 複数のフロアーに分かれたMDF／IDF間の一括配線

品名

例　8対の場合

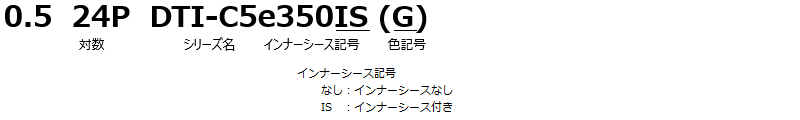

例　24対の場合

16対の場合は、対数を16Pにしてください。

仕様

タイプ		8P	16P	24P	16P IS	24P IS
導体	サイズ （外径）	24AWG（0.5mm）
絶縁体	外径［mm］	標準0.95
対数		8対	16対	24対	16対	24対
インナーシース		ー			あり
シース	種別	PVC
	色	緑（G）、青（B）
	外径［mm］	標準5.5×11.5 （※）	標準12.0	標準14.5	標準12.9	標準15.5
概算質量［kg／km］		標準70	標準135	標準170	標準140	標準200
販売長［m］		500			300
梱包形態		ドラム巻

• ※ 短径×長径（構造図参照）

性能

電気性能

導体抵抗［Ω／km］ （20℃）	93.8以下
絶縁抵抗［MΩ・km］ （20℃）	5000以上
耐電圧［V-min］	DC500またはAC350（実効値）
規定周波数［MHz］	最大　100
伝送速度［Gbps］	最大　1
伝送距離［m］ （20℃）	最大83

使用環境

使用温度範囲	-15～60℃
最小曲げ半径 （推奨値）	4D以上

D：ケーブル外径

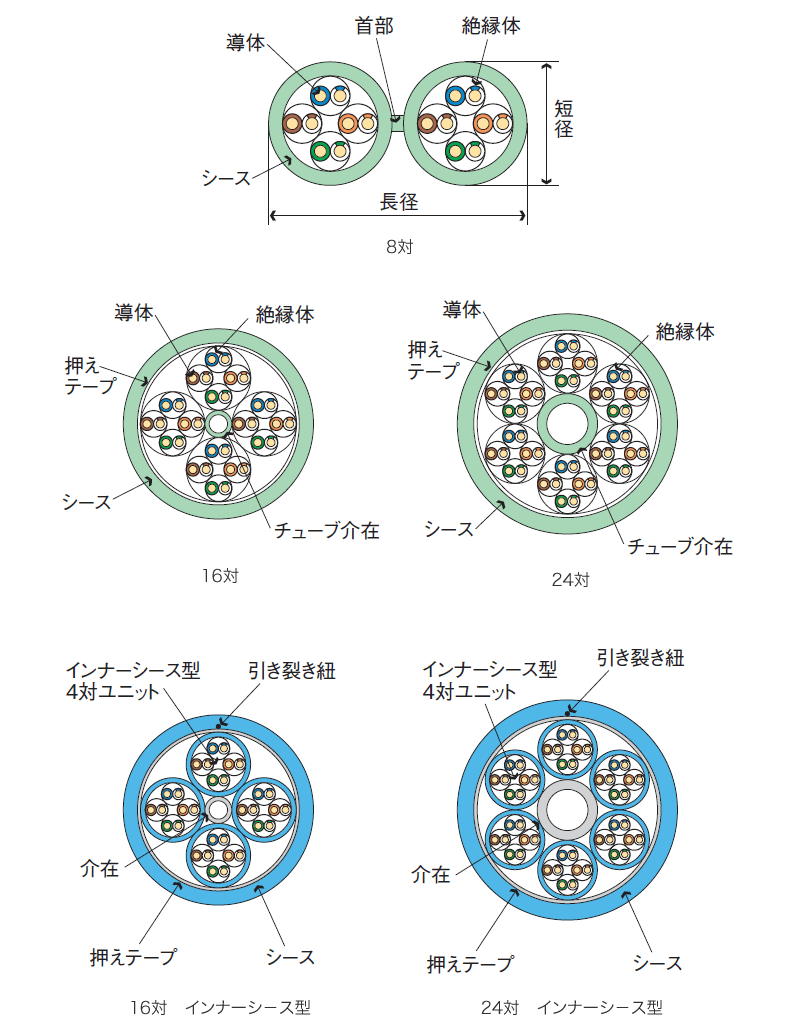

構造

---
