DTI-C6Xシリーズ（8対、24対）

概要

特長

• 隣接する4対ユニットで対撚り構造を変え、ユニット間の相互干渉を抑制、クロストーク性能を改善しています。
• 多対構成により、配線作業の効率化が図れ、シース付ユニット構成により、分岐配線などに対応しています。

用途例

• オフィスなどのフロア内のローゼットへのMDF／IDFからの一括配線
• MDF／IDF内のラック間やパッチパネル間の配線
• 複数のフロアに分かれたMDF／IDF間の一括配線

品名

例　8対の場合

例　24対の場合

仕様

タイプ		8対	24対
導体	サイズ （外径）	24AWG（0.5mm）
絶縁体	外径 [mm]	標準1.1
対数		8対	24対
シース	種別	PVC
	色	緑（G）、青（B）
	外径 [mm]	標準6.7Ｘ14.3（※）	標準21.6
概算質量 [kg／km]		標準90	標準310
販売長 [m]		500
梱包形態		木製ドラム巻

• ※ 短径×長径（構造図参照）

性能

電気性能

導体抵抗[Ω／km] （20℃）	93.8以下
絶縁抵抗[MΩ・km] （20℃）	5000以上
耐電圧[V-min]	DC500またはAC350（実効値）
規定周波数 [MHz]	最大　250
伝送速度 [Gbps]	最大　1
伝送距離 [m] （20℃）	最大 100

使用環境

使用温度範囲	-15～60℃
最小曲げ半径（推奨値）	4D以上

D:ケーブル外径

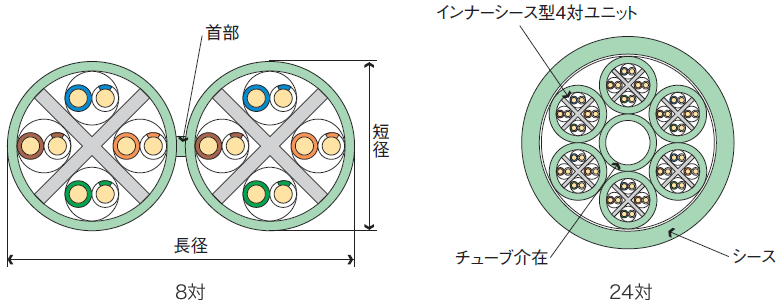

構造

---
