TPMC-C5e350シリーズ

概要

特長

• シース色は9色をラインアップし、配線のグループ化やゾーン配線などでの識別性を高めています。
• エンハンスド・カテゴリ5対応RJ45モジュラプラグ付です（端末加工品）。
  ケーブルはエンハンスド・カテゴリ5対応RJ45モジュラプラグに対応しています。

用途例

• MDF／IDF内のネットワーク機器やパッチパネル間の接続
• ワークエリアのアウトレットと端末装置間の接続

品名

例　ケーブル単体の場合

例　両端RJ45付き端末加工品の場合

仕様

導体	サイズ	24AWG
絶縁体	外径［mm］	標準1.0
対数		4対
シース	種別	PVC
	色	緑（G）、青（B）、赤（R）、橙（O）、黄（Y） 紫（V）、白（W）、灰（S）、濃青（DB）
	外径［mm］	標準5.5
概算質量［kg／km］		標準32
販売長［m］		250
梱包形態		把巻き

性能

電気性能

導体抵抗［Ω／km］ （20℃）	93.8以下
絶縁抵抗［MΩ・km］ （20℃）	5000以上
耐電圧［V-min］	DC500またはAC350（実効値）
規定周波数［MHz］	最大　100
伝送速度［Gbps］	最大　1
伝送距離［m］ （20℃）	最大　83

使用環境

使用温度範囲	-15～60℃
最小曲げ半径 （推奨値）	4D以上

D：ケーブル外径

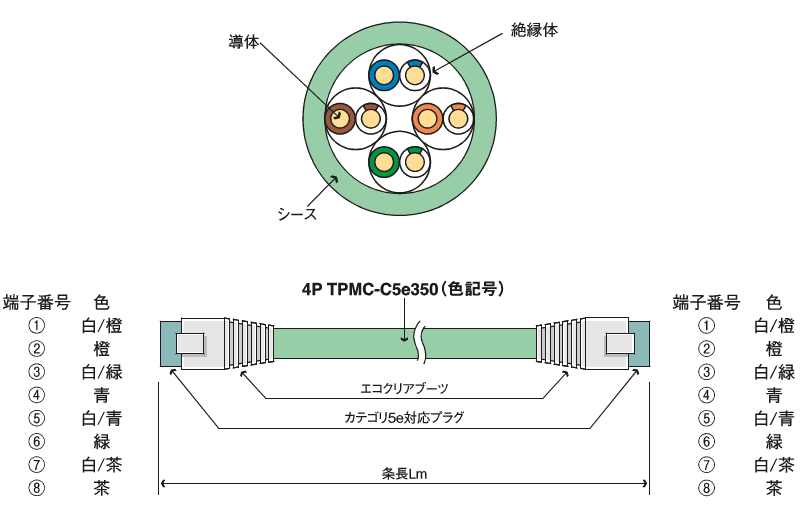

構造

ご注文の際は色記号およびコード長さ（m）をご指定ください（上表長さを標準とします）。

プラグはPANDUIT製MP588を標準とします（その他についてはご相談ください）。

---
