10BASE-T~1000BASE-Tまでに対応する高速LANケーブルです。レストラン、ファーストフード、商店、倉庫などにおけるネズミの食害によるケーブル断線、ショートなどからネットワークを守ります。
対数 | 導体 | シース | 標準条長 (※1) m |
概算重量 kg/km |
梱包形態 | ||
---|---|---|---|---|---|---|---|
材質 | 外径mm | 色(記号) | |||||
4 | AWG24 (0.5mm単線) |

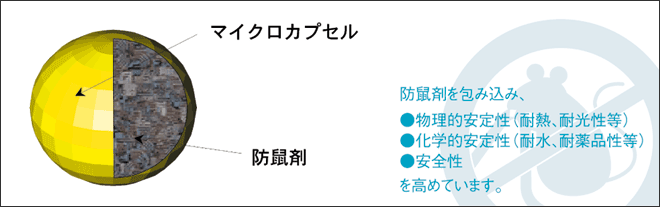

マイクロカプセル 入り防鼠PVC |
5.8 | 灰(S) | 300 | 34 | OKIエイト巻 ダンボール箱詰 |

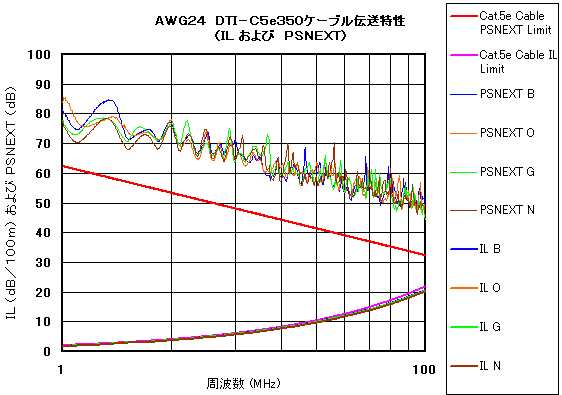

周波数 (MHz) |
IL 規格値 (dB/100m) |
IL Typ. (dB/100m) |
NEXT 規格値 (dB) |
NEXT Typ. (dB) |
PSNEXT 規格値 (dB) |
PSNEXT Typ. (dB) |
---|---|---|---|---|---|---|
1.00 | 2.04 | 1.70 | 65.30 | 87.92 | 62.31 | 80.08 |
4.00 | 4.05 | 3.77 | 56.27 | 81.50 | 53.28 | 76.53 |
9.99 | 6.47 | 6.03 | 50.30 | 71.35 | 47.31 | 64.89 |
19.98 | 9.27 | 8.64 | 45.78 | 68.80 | 42.80 | 60.83 |
25.01 | 10.42 | 9.73 | 44.33 | 67.49 | 41.35 | 60.33 |
35.00 | 12.45 | 11.70 | 42.14 | 62.84 | 39.15 | 56.89 |
59.82 | 16.62 | 15.45 | 38.63 | 63.24 | 35.64 | 54.33 |
99.90 | 21.98 | 20.38 | 35.30 | 52.32 | 32.31 | 46.55 |
周波数 (MHz) |
ELFEXT 規格値 (dB) |
ELFEXT Typ. (dB) |
PSELFEXT 規格値 (dB) |
PSELFEXT Typ. (dB) |
RL 規格値 (dB) |
RL Typ. (dB) |
---|---|---|---|---|---|---|
1.00 | 63.80 | 82.29 | 60.80 | 71.31 | 20.00 | 37.77 |
4.00 | 51.76 | 74.50 | 48.76 | 68.03 | 23.01 | 39.82 |
9.99 | 43.80 | 60.80 | 40.80 | 55.56 | 25.00 | 38.67 |
19.98 | 37.78 | 59.31 | 34.78 | 51.50 | 25.00 | 39.88 |
25.01 | 35.84 | 55.90 | 32.84 | 48.93 | 24.32 | 40.57 |
35.00 | 32.92 | 52.70 | 29.92 | 46.50 | 23.30 | 32.76 |
59.82 | 28.24 | 49.46 | 25.24 | 37.96 | 21.67 | 33.85 |
99.90 | 23.80 | 31.25 | 20.80 | 24.93 | 20.11 | 32.07 |
