LAN（オフィス用）
EM-DTI-C5e350シリーズ（8対、16対、24対）
概要
- ANIS／TIA-568-D エンハンスド・カテゴリ5規格に対応した、水平および垂直配線に対応した多対エコマテリアルケーブルです。
- 環境を考慮したノンハロゲン材料を使用しています。
- ギガビット・イーサネット（1000BASE-T）に対応し、伝送速度 1Gbppsで最大100mの伝送が可能でです。
- 8対、16対および24対をラインアップしています。
特長
- 16対および24対はインナーシース有無の2種類があり、接続先による使い分けが可能です。
- 多対構成により、配線作業の効率化が図れ、インナーシース付は分岐配線などにも対応します。
用途例
- 公共施設などのフロアー内のローゼットへのMDF／IDFからの一括配線
- MDF／IDF内のラック間やパッチパネル間の配線
- 複数のフロアーに分かれたMDF／IDF間の一括配線

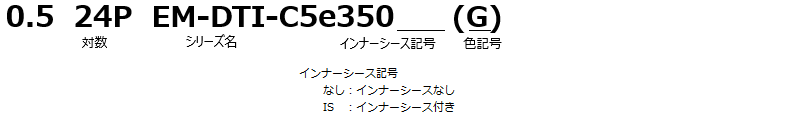

品名
例 8対の場合
例 24対の場合
16対の場合は、対数を16Pにしてください。
仕様
| 8P | 16P | 24P | 16P IS | 24P IS | ||
|---|---|---|---|---|---|---|
| 導体 | サイズ（外径） | 24AWG（0.5mm）  |
||||
| 絶縁体 | 外径 ［mm］ | 標準0.95 | ||||
| 対数 | 8対 | 16対 | 24対 | 16対 | 24対 | |
| インナーシース | - | あり | ||||
| シース | 種別 | 難燃性ポリエチレン | ||||
| 色 | 緑（G）、青（B） | |||||
| 外径 ［標準 mm］ | 標準5.5×11.5（※） | 標準11.5 | 標準14.5 | 標準14.0 | 標準17.0 | |
| 概算質量 ［kg／km］ | 標準70 | 標準135 | 標準170 | 標準160 | 標準230 | |
| 販売長 ［m］ | 500 | 300 | ||||
| 梱包形態 | ドラム巻き | |||||
- ※ 短径×長径（構造図参照）
性能
電気性能
| 導体抵抗［Ω／km］（20℃） | 93.8以下 |
|---|---|
| 絶縁抵抗［MΩ・km］（20℃） | 5000以上 |
| 耐電圧［V-min］ | DC500またはAC350（実効値） |
| 規定周波数 ［MHz］ | 最大 100 |
| 伝送速度 ［Gbps］ | 最大 1 |
| 伝送距離 ［m］（20℃） | 最大 100 |
使用環境
| 使用温度範囲 | -15～60℃ |
|---|---|
| 最小曲げ半径（推奨値） | 4D以上 |
D：ケーブル外径

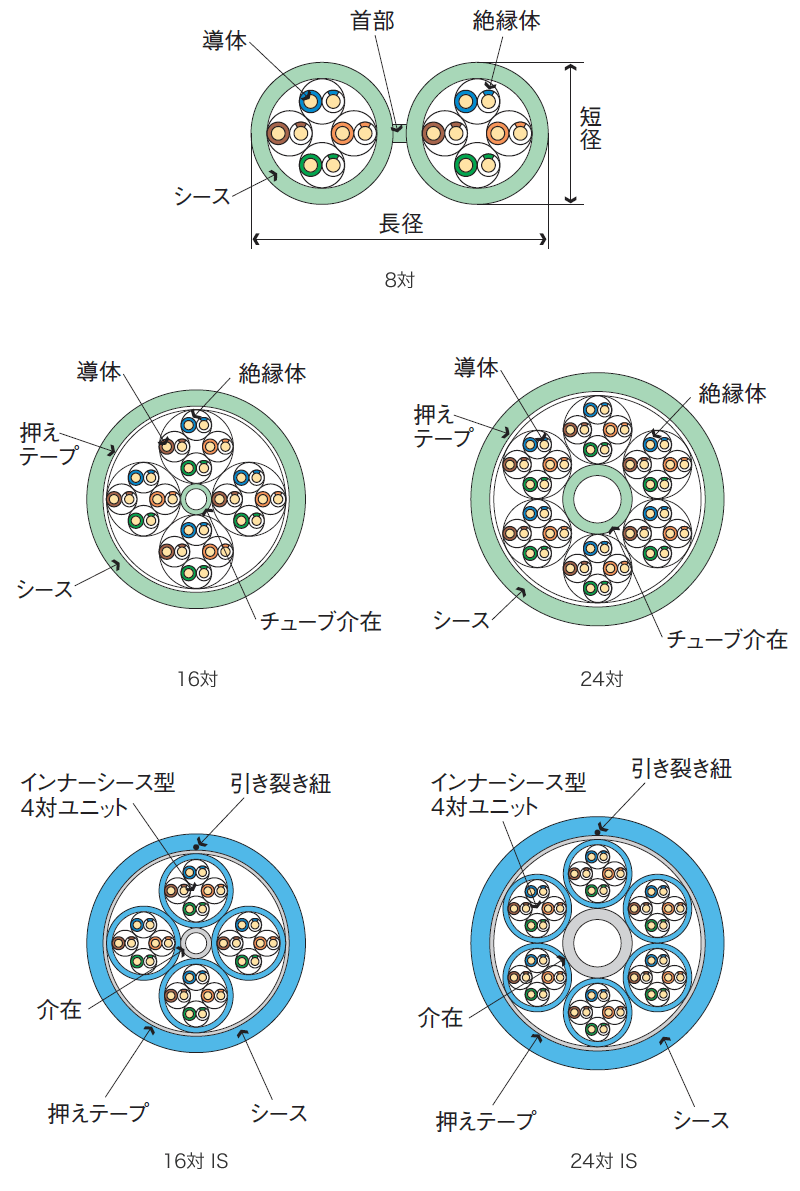

構造
