EM-DTI-C6Xシリーズ（8対、24対）

概要

特長

• 隣接する4対ユニットで、対撚り構造を変え、ユニット間の相互干渉を抑制、クロストーク性能を改善しています。
• 多対構成により、配線作業の効率化が図れ、シース付ユニット構成により、分岐配線などに対応しています。

用途例

• 公共施設などのフロアー内のローゼットへのMDF／IDFからの一括配線
• MDF／IDF内のラック間やパッチパネル間の配線
• 複数のフロアーに分かれたMDF／IDF間の一括配線

品名

例　8対の場合

例　24対の場合

仕様

タイプ		8対	24対
導体	サイズ（外径）	24AWG（0.5mm）
絶縁体	外径［標準 mm］	標準1.1
対数		8対	24対
シース	種別	難燃性ポリエチレン
	色	緑（G）、青（B）
	外径［標準 mm］	標準6.7×14.3（※）	標準22.0
概算質量［kg／km］		標準75	標準330
販売長［m］		500
梱包形態		ドラム巻

• ※ 短径×長径（構造図参照）

性能

電気性能

導体抵抗［Ω／km］（20℃）	93.8以下
絶縁抵抗［MΩ・km］（20℃）	5000以上
耐電圧［V-min］	DC500またはAC350（実効値）
規定周波数［MHz］	最大　250
伝送速度［Gbps］	最大　1
伝送距離［m］（20℃）	最大　100

使用環境

使用温度範囲	-15～60℃
最小曲げ半径（推奨値）	4D以上

D：ケーブル外径

構造

•

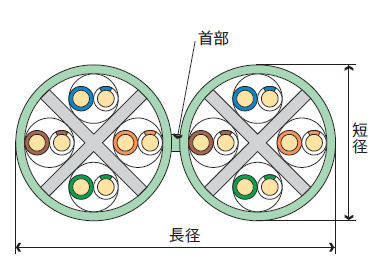

  8対
•

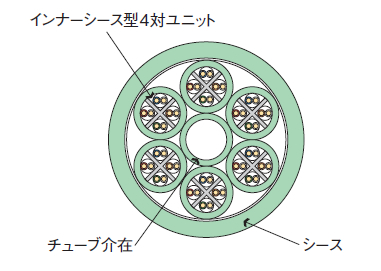

  24対

---
