機器用電線



ブリッジ形オキフレックス RoHS
UL758 Style 2651(105℃、300V)

特長

ブリッジ形オキフレックス(UL2651)の写真

  • 各心線が長さ方向に渡って融着された構造となっており、幅広い用途の固定配線にお使いいただけます。
  • CSA、Fマーク印刷品につきましても受注生産で承ります。
  • この製品は環境対応製品です。RoHS指令に適合しています。

用途

コンピューター、周辺機器、通信機器、事務機器などをはじめとする内部固定配線に最適です。

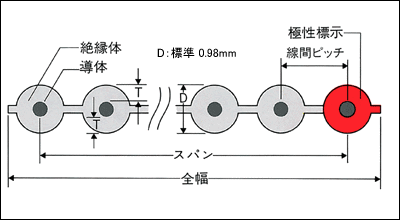

形状

形状の図

特性

導体抵抗 Ωkm(20℃) 222以下 特性インピーダンス(※1)Ω 標準106
絶縁抵抗 MΩ-km(20℃) 100以上 伝搬遅延時間(※1)ns/m 標準5.0
耐電圧 Vrms/min 2000以上 近端クロストーク(※1)%標準4.0
静電容量(※1)pF/m 標準52 難燃特性 VW-1
  • ※1 測定法はGSGモードによるものです。

品名・心線の配色

FLEX-B ( )-7/0.127 2651P 赤-灰-灰-灰-緑-灰・・・1番心線=赤、5n番心線=緑、その他=灰
FLEX-B2 ( )-7/0.127 2651P 赤サイドマーク他はすべて灰
FLEX-B4 ( )-7/0.127 2651 茶-赤-橙-黄-緑-青-紫-灰-白-黒・・・(以後10色の繰り返し)
  • ( )内は下記品種構成表による心数を記入してください。
  • B、B2タイプのULマーク非印刷品は受注生産となります。
  • 品名にPのあるものは絶縁体上の表面表示を行います。

品種構成表

心数 導体
(本/mm)
絶縁体 スパン mm 全幅 mm 線間ピッチ mm 在庫販売
B B2 B4
8 AWG28
(7/0.127)
軟質塩化
ビニル
8.89 10.2 1.27
10 11.43 12.7
14 16.51 17.8
16 19.05 20.3
20 24.13 25.4
24 29.21 30.5
25 30.48 31.8
26 31.75 33.0
30 36.83 38.1
34 41.91 43.2
36 44.45 45.7
37 45.72 47.0
40 49.53 50.8
50 62.23 63.5
60 74.93 76.2
64 80.01 81.3
  • 販売長は61m/1リールです。
  • ○:在庫販売品です(在庫状況は一定ではなく常時変動しますので、ご用命の際はご確認ください)
