機器用電線
高密度圧接用細径I／Oケーブル
UL758 Style 20276（80℃、30V）
特長
心線の配列・識別
- 最も絶緑体外径が細く（=0.58mm）ケーブルの細径化、高密度実施に対応しています。シールド付もあります。
- この製品は環境対応製品です。RoHS指令に適合しています。
用途
コンピューター、周辺機器、通信機器、事務機器などをはじめとする機器間および内部固定配線に最適です。

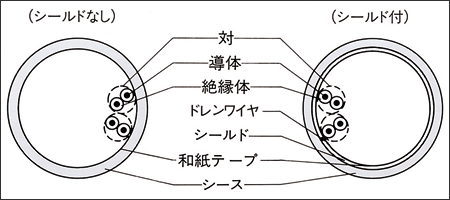

構成例
特性例（シールド付）
| 導体抵抗 Ω／km（20℃） | 222以下 | 特性インピーダンス（※1） Ω | 標準50 |
|---|---|---|---|
| 絶縁抵抗 MΩ-km（20℃） | 1以上 | 伝搬遅延時間（※1） ns／m | 標準5.1 |
| 耐電圧 Vrms／min | 500 | 近端クロストーク（※1） % | 標準4.5 |
| 静電容量（※1） pF／m | 標準128 | 難燃特性 | VW-1 |
- ※1 被測定心線はSGモード（Gとシールドは共通）によるものです。
品名
| 7／0.127 （1）P VX10-（2）（20276） SB |
- ※ （1）内は下記品種構成品表による対数、（2）内はシールドの有無記号（V：シールド無し／SV：編組シールド有りをご記入ください。
希望により二重シールド（アルミテープ＋編組）も可能です。その際の品名は次の通りとなります。
| EMIFLEX-9（1）P SB |
- ※ （1）内は下記品種構成品表による対数をご記入ください。
品種構成表
| 対数 | 導体 （本／mm） |
絶縁体 材質 |
絶縁体 外径 mm |
シース外径 （シールド付） mm |
在庫 販売 |
|
|---|---|---|---|---|---|---|
| V | SV | |||||
| 5 | 28AWG （7／0.127） |
架橋 PVC |
0.58 | 5.2 | ○ | |
| 6 | 5.5 | |||||
| 7 | 5.5 | ○ | ||||
| 10 | 6.1 | ○ | ||||
| 13 | 6.5 | ○ | ||||
| 14 | 6.5 | |||||
| 18 | 7.0 | ○ | ||||
| 20 | 7.2 | ○ | ||||
| 25 | 8.0 | ○ | ||||
| 30 | 8.2 | |||||
| 32 | 8.3 | |||||
| 34 | 8.7 | ○ | ||||
| 40 | 9.5 | ○ | ||||
| 48 | 9.9 | |||||
| 50 | 9.9 | ○ | ||||
- シースの色はワームグレー（茶灰色）（色記号：sb）を標準としています。販売長は100mです。
- ○：在庫販売品です（在庫状況は一定ではなく常時変動しますので、ご用命の際はご確認ください）
