機器用電線
ツイストペア形オキフレックス
UL758 Style 20591（80℃、150V）
特長
- 耐ノイズ、クロストーク対策として、2心線を捻り合わせたツイストペア構造になっています。
- この製品は環境対応製品です。RoHS指令に適合しています。
用途
コンピューター、周辺機器、通信機器、事務機器などをはじめとする内部固定配線に最適です。

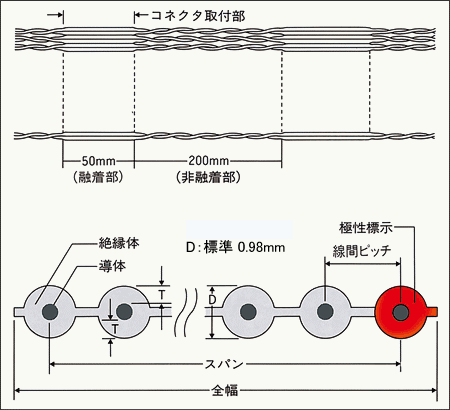

形状
特性
| 導体抵抗 Ω／km（20℃） | 222以下 | 特性インピーダンス（※1）Ω | 標準140 |
|---|---|---|---|
| 絶縁抵抗 MΩ-km（20℃） | 100以上 | 伝搬遅延時間（※1）ns／m | 標準5.0 |
| 耐電圧 Vrms／min | 1500 | 近端クロストーク（※1）% | 標準4.8 |
| 静電容量（※1）pF／m | 標準44 |
- ※1 測定法はGSGモードによるものです。
品名・心線の配色
| TPFLEX-N （ ）P-7／0.127-250 | 赤-灰-灰-灰-緑・・・1番心線=赤、5n番心線＝緑、その他＝灰 |
|---|---|
| TPFLEX-N4 （ ）P-7／0.127-250 | 茶-赤-橙-黄-緑-青-紫-灰-白-黒・・・（以後10色の繰り返し） |
- ※ （ ）内は下記品種構成表による対数を記入してください。
品種構成表
| 対数 （心数） |
導体 （本／mm） |
絶縁体 | スパン mm | 全幅 mm | 線間ピッチ mm | 在庫販売 | |
|---|---|---|---|---|---|---|---|
| N | N4 | ||||||
| 5（10） | AWG28 （7／0.127） |
軟質塩化 ビニル |
11.43 | 12.7 | 1.27 | ○ | ○ |
| 8（16） | 19.05 | 20.3 | ○ | ○ | |||
| 10（20） | 24.13 | 25.4 | ○ | ○ | |||
| 13（26） | 31.75 | 33.0 | ○ | ○ | |||
| 15（30） | 36.83 | 38.1 | ○ | ○ | |||
| 17（34） | 41.91 | 43.2 | ○ | ○ | |||
| 20（40） | 49.53 | 50.8 | ○ | ○ | |||
| 25（50） | 62.23 | 63.5 | ○ | ○ | |||
| 30（60） | 74.93 | 76.2 | ○ | ○ | |||
| 32（64） | 80.01 | 81.3 | ○ | ○ | |||
- 販売長は30.5m／1リールです。
- ○：在庫販売品です（在庫状況は一定ではなく常時変動しますので、ご用命の際はご確認ください）
