機器用電線
高密度ケーブル形オキフレックス
UL758 Style 20276（80℃、30V）
特長
心線の配列・識別
- 導体にAWG30（7／0.1mm）のすずめっき銅線を使用しているため、ケーブルの端末を0.635mmピッチにラミネート整列加工することにより、高密度IDCコネクタと一括圧接が容易です。
- 対撚構造のためクロストークの心配がなく、オプションとしてシールドを施したものはRFI／EMI対策に効果的です。
- この製品は環境対応製品です。RoHS指令に適合しています。
用途
コンピューター、周辺機器、通信機器、事務機器などをはじめとする機器間および内部固定配線に最適です。

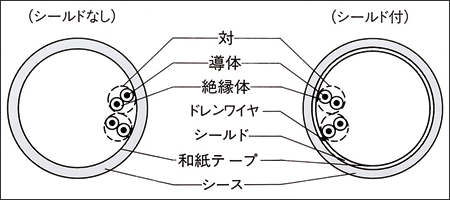

構造例
特性例（シールド付）
| 導体抵抗 Ω／m（20℃） | 362以下 | 特性インピーダンス（※1） Ω | 標準93 |
|---|---|---|---|
| 絶縁抵抗 MΩ-km（20℃） | 1以上 | 伝搬遅延時間（※1） ns／m | 標準5.0 |
| 耐電圧 Vrms／min | 500 | 近端クロストーク（※1） % | 標準4.8 |
| 静電容量（※1） pF／m | 標準150 | 難燃特性 | VW-1 |
- ※1 静電容量、特性インピーダンス、伝搬遅延時間、クロストークの測定法はGSGモードによるものです。ドレンワイヤとシールドは接地します。
品名
| 7／0.1 （1）P HRV16-（2）（20276） SB |
- ※ （1）内は下記品種構成品表による対数、（2）内はシールドの有無記号（V：シールド無し／SV：シールド有り／
ALSV：アルミテープ+編組2重シールド）をご記入ください。
品種構成表
| 対数 （心数） |
導体 （本／mm） |
絶縁体外径 mm |
シース外径 （シールド付） mm |
在庫販売 | |
|---|---|---|---|---|---|
| V | SV | ||||
| 5 （10） |
30AWG （7／0.1） |
0.62 | 5.4 | ||
| 8 （16） |
6.2 | ||||
| 10 （20） |
6.6 | ○ | |||
| 13 （26） |
6.9 | ||||
| 15 （30） |
7.1 | ||||
| 17 （34） |
7.4 | ||||
| 20 （40） |
7.8 | ○ | |||
| 25 （50） |
8.3 | ||||
| 30 （60） |
8.8 | ||||
| 32 （64） |
8.9 | ||||
| 40 （80） |
10.2 | ||||
| 50 （100） |
10.4 | ||||
- シースの色はワームグレー（茶灰色）（色記号：sb）を標準としています。販売長は100mです。
- ○：在庫販売品です（在庫状況は一定ではなく常時変動しますので、ご用命の際はご確認ください）
