機器用電線



柔軟型1.0mmピッチオキフレックス RoHS
UL758 Style 2651(105℃、300V)

特長

柔軟型1.0mmピッチオキフレックス(UL2651)の写真

  • ミリピッチ・コネクタに適合するフラットケーブルです。ブリッジ形とスダレ形の2タイプがあります。
  • この製品は環境対応製品です。RoHS指令に適合しています。

用途

コンピューター、周辺機器、通信機器、事務機器などをはじめとする内部固定配線に最適です。

形状

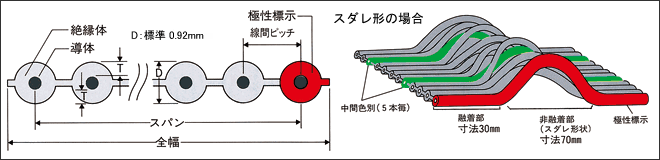

形状の図

特性

導体抵抗 Ω/km(20℃) 222以下 特性インピーダンス(※1)Ω 標準80
絶縁抵抗 MΩ-km(20℃) 10以上 伝搬遅延時間(※1)ns/m 標準5.6
耐電圧 Vrms/min 2000 近端クロストーク(※1)% 標準6.0
静電容量(※1)pF/m 標準76 難燃特性 VW-1
  • ※1 被測定心線はGSGモードによるものです。

品名・心線の配色

品名 タイプ 心線の配色
FLEX4.1-B ( )-7/0.127 2651P ブリッジ形 赤-灰-灰-灰-緑・・・1番心線=赤、
5n番心線=緑、その他=灰
FLEX4.1-S ( )-7/0.127 7030 2651P スダレ形
  • ( )内は下記品種構成表による心数を記入してください。
  • 7030は非融着部70mm、融着部30mmを表します。
  • 品名にPのあるものは絶縁体上の表面表示を行います。

品種構成表

心数 導体
(本/mm)
絶縁体 スパン mm 全幅 mm 線間ピッチ mm 在庫販売
B S
10 AWG28
(7/0.127)
軟質塩化
ビニル
9.0 10.0 1.0
12 11.0 12.0
14 13.0 14.0
16 15.0 16.0
18 17.0 18.0
20 19.0 20.0
22 21.0 22.0
24 23.0 24.0
26 25.0 26.0
30 29.0 30.0
34 33.0 34.0
36 35.0 36.0
40 39.0 40.0
44 43.0 44.0
50 49.0 50.0
60 59.0 60.0
64 63.0 64.0
  • 販売長は61m/1リールです。
  • ○:在庫販売品です(在庫状況は一定ではなく常時変動しますので、ご用命の際はご確認ください)
