OMNET®シリーズ Cat.5e
HW24：UL758 Style 20379（80℃、30V）
HW24以外：UL758 Style 20276（80℃、30V）

概要

特長

• FA用途を考慮した耐油シースを採用
  潤滑油が飛散する環境にも対応します。
• 耐ノイズ性を考慮したシールド付き
• 用途に応じて選べるラインアップ
  長距離伝送可能なフロア用（単線）から、取り回し性・省スペース性に優れる細径タイプなど、幅広いバリエーションをご用意しました。
• 可動機構への実装にも対応する屈曲耐久性（※可動配線用）
• エンハンスドカテゴリ5対応
  最大1Gbpsの高速伝送に対応します。

用途例

• コントローラ間やフィールドネットワーク機器との接続、上位層ネットワークとの接続。
• ロボットビジョンなどの可動部での画像伝送用途。

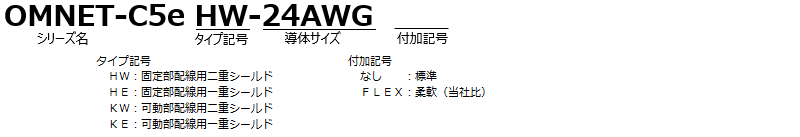

品名

例　ケーブル単体の場合

• 各種記号、導体サイズを組み合わせたラインアップは、仕様以下の一覧をご覧ください。
• 端末加工品も取り扱いがございます。詳細はお問い合わせください。

仕様

タイプ		固定用				可動用
		HW-24	HW-24 Flex	HW-26 Flex	HE-28 Flex	KW-26	KW-28	KE-26 Flex	KE-28 Flex
規格
導体	サイズ（AWG）	24	24	26	28	26	28	26	28
絶縁体	外径[mm]	標準1.0	標準1.1	標準0.95	標準0.64	標準0.97	標準0.65	標準0.94	標準0.65
対数		4対
シールド		テープ+編組			テープ	テープ+特殊編組		特殊編組
シース	種別	耐油性PVC
	色	グレー		黒	グレー	黒
	外径[mm]	標準7.3	標準7.0	標準6.3	標準4.8	標準6.7	標準5.5	標準6.8	標準5.3
難燃性		VW-1
概算質量[kg／km]		55	58	41	24	48	33	48	31
販売長[m]		200
梱包形態		把巻き

性能

電気性能

タイプ	固定用				可動用
	HW-24	HW-24 Flex	HW-26 Flex	HE-28 Flex	KW-26	KW-28	KE-26 Flex	KE-28 Flex
導体抵抗[Ω／km]（20℃）	93.8以下	89.6以下	134以下	313以下	130以下	259以下	149以下	259以下
絶縁抵抗[MΩ・km]（20℃）	5000以上	100以上					5000以上	100以上
耐電圧[V-min]	AC500
規定周波数[MHz]	最大　100
伝送速度[Gbps]	最大　1
伝送距離 [m]	最大100	最大60	最大40	最大30	最大40	最大30	最大40	最大30

可動性能

タイプ	固定用				可動用
	HW-24	HW-24 Flex	HW-26 Flex	HE-28 Flex	KW-26	KW-28	KE-26 Flex	KE-28 Flex
摺動屈曲	-				4000万回 以上 R=30mm	4000万回 以上 R=30mm	300万回（※1） 以上 R=30mm	4000万回 以上 R=30mm

• ※1　耐久性担保のため、現在追試験中です。

使用環境

タイプ	固定用				可動用
	HW-24	HW-24 Flex	HW-26 Flex	HE-28 Flex	KW-26	KW-28	KE-26 Flex	KE-28 Flex
使用温度範囲	-10～80℃
最小曲げ半径 （推奨値）	4D以上				固定時：4D以上 可動時：50mm以上

D：ケーブル外径

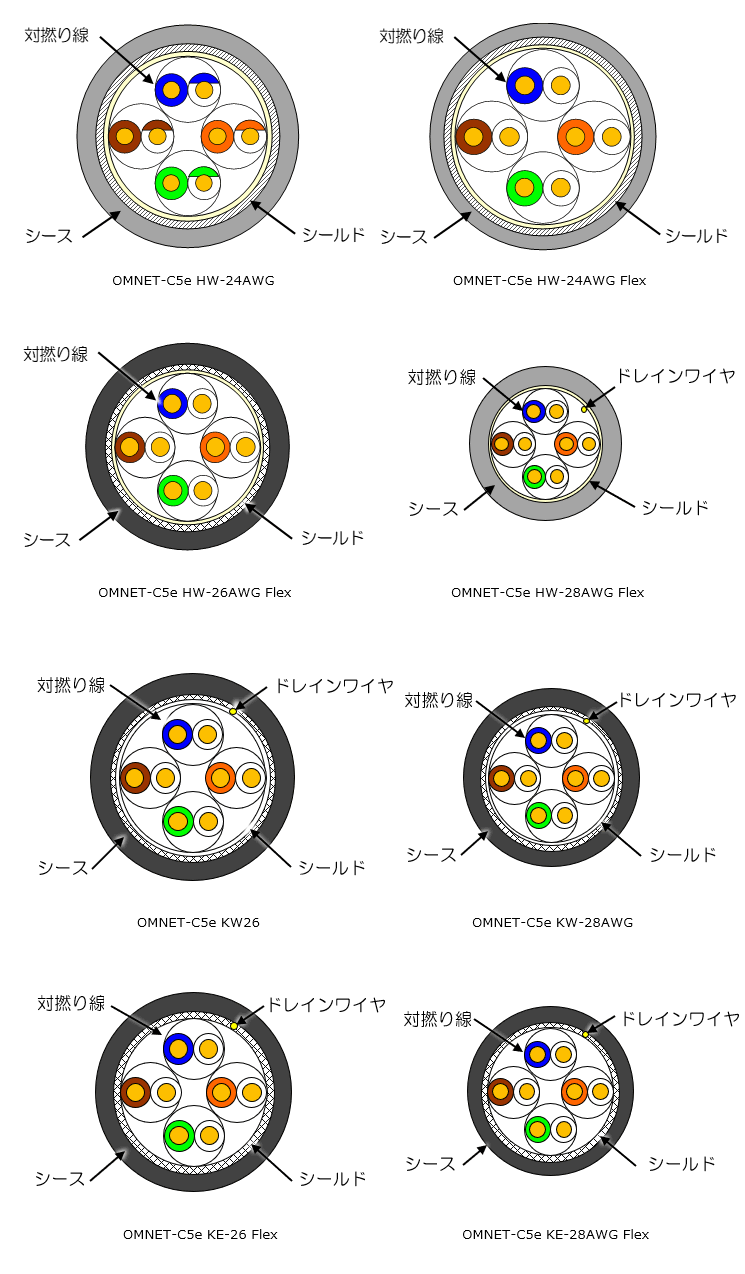

構造

---
