OMNET®シリーズ MECHATROLINK
UL758 Style 20276（80℃、30V）

概要

特長

• 最大100Mbps伝送対応
• 高い柔軟性を有しており、敷設性に優れます。
• 耐ノイズ性
  二重シールドにより、耐ノイズ性に優れています。
• 耐環境
  ケーブル外被に耐油性シースを採用しており、工場内や機械周りなど油飛散環境での使用に対応しています。

用途例

• MECHATROLINK対応フィールド機器やコントローラ間の接続。
• モータドライブ機器やモーション制御機器、センシング機器などの接続。

品名

例　ケーブル単体の場合

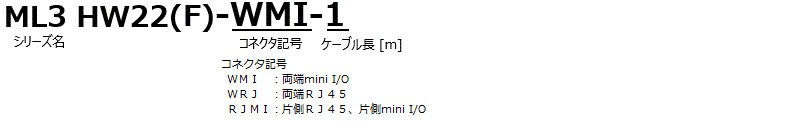

例　端末加工品の場合

仕様

導体	サイズ（AWG）	22
絶縁体	外径[mm]	標準1.5
心数		4心
シールド		テープ+編組
シース	種別	難燃PVC
	色	黒
	外径[mm]	標準6.0
難燃性		VW-1
概算質量[kg／km]		標準51
販売長[m]		100
梱包形態		把巻き

性能

電気性能

導体抵抗[Ω／km] （20℃）	126以下
絶縁抵抗[MΩ・km] （20℃）	5000以上
耐電圧[V-min]	AC500
規定周波数[MHz]	最大 100
伝送速度[Mbps]	最大 100
伝送距離[m]	最大 75

使用環境

使用温度範囲	-10～80℃
最小曲げ半径（推奨値）	25mm以上

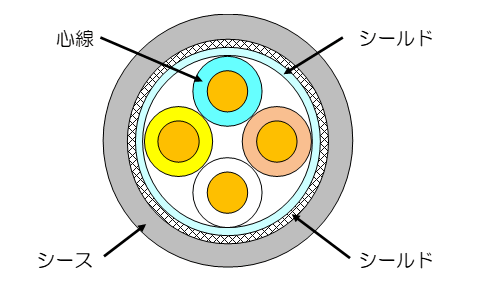

構造

---
