フィールドネットワーク（OMNET®シリーズ）
OMNET®シリーズ PROFINET
UL758 Style 20276（80℃、30V）
概要
- PROFINET TypeAに対応した固定配線用フィールドネットワークケーブルです。
- 二重シールドにより耐ノイズ性を高め、シースに 耐油性PVCを採用することで、工場内や機械周りなど油飛散環境での使用に対応しています。
- エンハンスドカテゴリ5（Cat.5e）対応するPROFIBUS協会認定ケーブルです。（※）
- ※ PROFIBUS協会 登録No.01730
特長
- 高柔軟
導体に単線を使用した二重シールドケーブルでも高い柔軟性を有しており、敷設性に優れます。 - 1Gbps伝送に対応
4対ケーブルで最大伝送速度１Gbpsに対応しています（1000BASE-T対応）。 - 識別性
ケーブル外被色をPROFINET指定色（薄緑）にしており、識別性に優れています。
用途例
- PROFINETのフィールド機器やコントローラ間の接続。
- モータドライブ機器やモーション制御機器、センシング機器などの接続。
- PROFINETに接続する上位層のイーサネット配線。
品名
仕様
| 導体 | サイズ（AWG） | 24  |
|---|---|---|
| 絶縁体 | 外径[mm] | 標準1.1 |
| 対数 | 4対 | |
| シールド | テープ+編組  |
|
| シース | 種別 | 難燃性PVC |
| 色 | 薄緑（RAL6018） | |
| 外径 [mm] | 標準7.4 | |
| 難燃性 | VW-1 | |
| 概算質量[kg／km] | 標準64 | |
| 販売長[m] | 200  |
|
| 梱包形態 | 把巻き | |
性能
電気性能
| 導体抵抗[Ω／km]（20℃） | 85以下 |
|---|---|
| 絶縁抵抗[MΩ・km]（20℃） | 100以上 |
| 耐電圧[V-min] | AC500 |
| 規定周波数[MHz] | 最大 100 |
| 伝送速度[Gbps] | 最大 1 |
| 伝送距離[m] | 最大 100 |
使用環境
| 使用温度範囲 | -10～80℃ |
|---|---|
| 最小曲げ半径 （推奨値） | 60mm以上 |

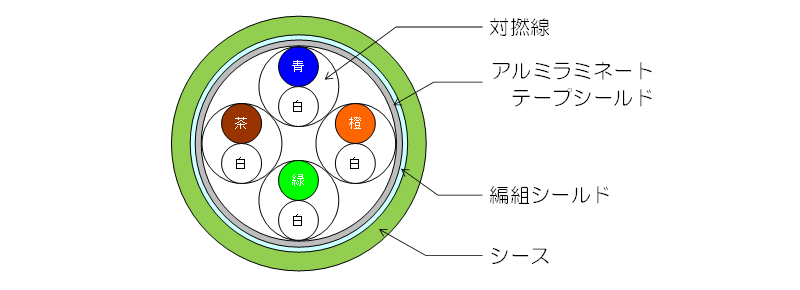

構造
