OMNET®シリーズ EtherCAT P
UL758 Style 20276（80℃、30V）

概要

特長

• 伝送速度100Mbps（EtherCAT）、電源供給（DC24V／3A）に対応
  通信と電源の統合により、配線の簡素化や省スペース、敷設作業の省力化が可能です。

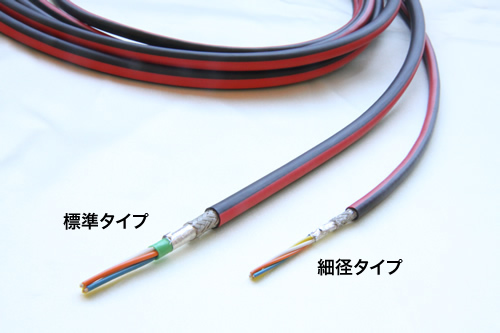

• 細径化
  細径タイプは標準タイプに比べ、約20%、細径化しました。
• 可動耐久性
  可動配線用は摺動耐久1000万回以上です。

用途例

• EtherCAT P対応フィールド機器やコントローラ間の接続用。
• センサーやアクチュエータなどへの電源供給と計測制御用。
• 画像機器やI／O機器などの電源供給と通信用。

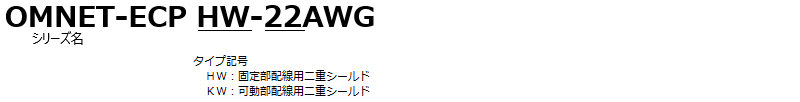

品名

• 各種記号、導体サイズを組み合わせたラインアップは、以下の仕様表をご覧ください。

仕様

タイプ		固定用		可動用
		標準タイプ	細径タイプ	標準タイプ	細径タイプ
		HW-22AWG	HW-24AWG	KW-23AWG	KW-25AWG
導体	種別	すずめっき軟銅線
	サイズ（AWG）	22	24	23	25
絶縁体	外径 [mm]	標準1.5	標準1.1	標準1.5	標準1.3
心数		4心
シールド		テープ+編組
シース	種別	耐油PVC
	色	黒（赤ストライプ）
	外径 [mm]	標準6.5	標準4.8	標準6.5	標準5.2
難燃性		VW-1
概算質量[kg／km]		標準55	標準29	標準55	標準35
販売長[m]		100
梱包形態		把巻き

性能

電気性能

タイプ	固定用		可動用
	標準タイプ	細径タイプ	標準タイプ	細径タイプ
	HW-22AWG	HW-24AWG	KW-23AWG	KW-25AWG
導体抵抗 [Ω／km]（20℃）	52.9以下	91.4以下	66.6以下	99.8以下
絶縁抵抗 [MΩ・km]（20℃）	5000以上
耐電圧 [V-min]	AC500
規定周波数 [MHz]	最大　100
伝送速度 [Mbps]	最大　100
伝送距離[m]	最大　75	最大　50	最大　60	最大　40

可動性能

タイプ	固定用		可動用
	標準タイプ	細径タイプ	標準タイプ	細径タイプ
	HW-22AWG	HW-24AWG	KW-23AWG	KW-25AWG
摺動屈曲	-		1000万回以上 曲げ半径：50mm

使用環境

タイプ	固定用		可動用
	標準タイプ	細径タイプ	標準タイプ	細径タイプ
	HW-22AWG	HW-24AWG	KW-23AWG	KW-25AWG
使用温度範囲	-10～80℃
最小曲げ半径 （推奨値）	ケーブル外径の4倍以上		固定時：ケーブル外径の4倍以上 可動時：50mm以上

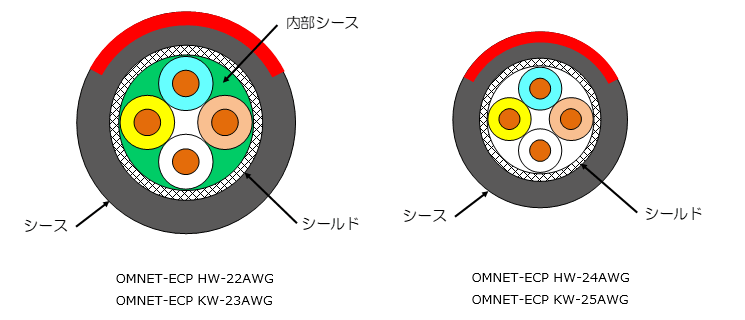

構造

---
