OMNET®シリーズ Cat.7A／6A
Cat.6A：UL758 Style 20276（80℃、30V）
Cat.7A：UL444／CSA C22.2 NO.214（75℃、300V）

概要

特長

• 各対シールドと全体一括シールドを施した二重シールド構造（Cat.7A）
  外部ノイズだけではなく、対間のクロストークも大幅に低減し、安定した高速伝送に対応します。
• FA用途を考慮した耐油シースを採用
  潤滑油が飛散する環境にも対応します。
• 用途に応じて選べるラインアップ
  固定部やパッチコードとして使用可能な固定配線用と、可動耐久性に優れた可動部用ケーブルをラインアップ。
  可動部用はCAT.7Aの他、CAT.6A用としても使用できます。
• 可動機構への実装にも対応する屈曲耐久性（※可動配線用）
• 高速伝送対応
  最大10Gbpsの高速伝送が可能です。

用途例

• コントローラ間の高速伝送や、上位層ネットワークへの接続。
• 高速性が要求される新たな産業用イーサネット。（10Gbps対応方式）
• ロボットビジョンなどの可動部での高速画像伝送用途。

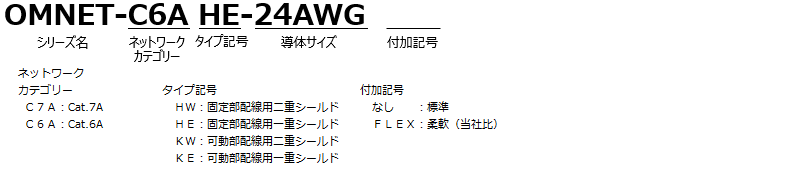

品名

例

• 各種記号、導体サイズを組み合わせたラインアップは、仕様以下の一覧をご覧ください。

仕様

タイプ		固定用		可動用
		C6A HE-24AWG	C7A HW-26AWG Flex	C7A KW-28AWG
導体	サイズ（AWG）	24	26	28
絶縁体	外径[mm]	標準1.0	標準1.1	標準1.0
対数		4対
シールド		テープ	テープ+編組	テープ+特殊編組
シース	種別	耐油性PVC
	色	グレー		黒
	外径[mm]	標準8.0	標準6.5	標準6.5
難燃性		VW-1（UL758）	垂直トレイ（UL444）
概算質量[kg／km]		標準57	標準46	標準50
販売長[m]		200	120
梱包形態		把巻き

性能

電気性能

タイプ	固定用		可動用
	C6A HE-24AWG	C7A HW-26AWG Flex	C7A KW-28AWG
導体抵抗[Ω／km] （20℃）	93.8以下	135以下	197以下
絶縁抵抗[MΩ・km] （20℃）	100以上	5000以上
耐電圧[V-min]	AC500	AC750
規定周波数[MHz]	最大500	最大　1000
伝送速度[Gbps]	最大　10
伝送距離 [m]	最大 100	最大40	最大30

可動性能

タイプ	固定用		可動用
	C6A HE-24AWG	C7A HW-26AWG Flex	C7A KW-28AWG
摺動屈曲	-		300万回以上 R=50mm

• ※ 試験条件・方法は当社独自の方法です。詳細は、ロボットケーブル評価方法をご参照ください。
  これらのデータは参考値であり、保証値ではありません。

使用環境

タイプ	固定用		可動用
	C6A HE-24AWG	C7A HW-26AWG Flex	C7A KW-28AWG
使用温度範囲	-10～80℃	-10～75℃
最小曲げ半径 （推奨値）	4D以上		固定時：4D以上 可動時：50mm以上

D：ケーブル外径

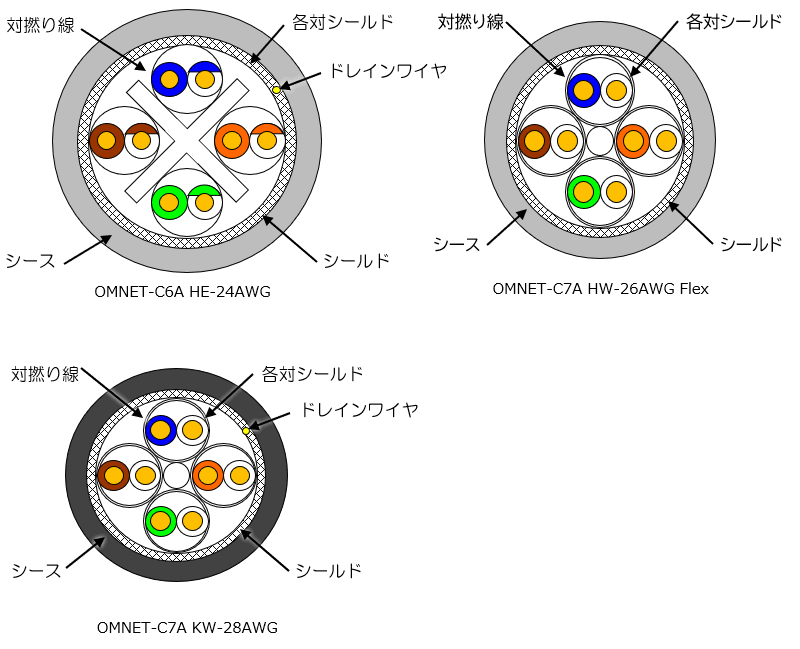

構造

---
