【高屈曲可動用】光ケーブル全石英、屋内、可動、RoHS

概要

【高屈曲可動用】光ケーブル

比較的動かす頻度の高い手扱い製品や、FA装置、ロボット機器など屈曲性や高い耐久性が要求される用途に適した高屈曲可動用光ケーブルです。
ケーブルシースには耐久性が高く、傷にも強いポリウレタン樹脂を採用。光ファイバーは汎用性が高く、様々な機器に対応する高速な全石英GI型マルチモードファイバーを使用しております。

特長

  • 可動する用途や常に動かされる手扱い用途に対応するよう設計されております。
  • ケーブルシースには耐久性の高いポリウレタン樹脂を採用しております。
  • 光ファイバーには様々な用途、機器に対応し、互換性の高い全石英GI型マルチモードファイバーを採用しております。
  • 環境対応にも配慮し、RoHS指令に適合しております。

用途例

  • 可動性能が要求されるパッチコード、アクティブ光ケーブルから、マウンター装置、ロボット機器など。
    (耐油性能につきましては、必ず実際にご使用になる油と環境で評価し、使用可否をご判断ください)
  • 車載機器や車両機器など、過酷で高い耐久性が求められる用途など。
  • 高い耐ノイズ性、ノイズ放射の抑制が求められる機器など。

品名

【製品名】オプトフレックス 【品名記号】2心ケーブルタイプ:CG2-GI52-FRPU/4心ケーブルタイプ:CG4-GI52-FRPU

仕様

タイプ CG2-GI52-FRPU(2心) CG4-GI52-FRPU(4心)
ファイバー種別 全石英GI型マルチモードファイバー(OM2)
コア径/クラッド径 50 µm/125 µm
心線径 0.6 mm(ナイロン樹脂)
抗張力繊維 アラミド繊維
コード径 1.6 mm(PVC樹脂、色:黒)
心数 2 4
ケーブルシース径 5.2 mm(ポリウレタン樹脂、色:黒) 6.0 mm(ポリウレタン樹脂、色:黒)

性能

光学性能

タイプ CG2-GI52-FRPU(2心) CG4-GI52-FRPU(4心)
伝送損失 ≦ 3.5 dB/km(λ=850 nm)
≦ 1.5 dB/km(λ=1300 nm)
伝送帯域 ≧ 500 MHz・km(λ=850 nm)
≧ 500 MHz・km(λ=1300 nm)

可動性能

モード 性能 試験条件
摺動屈曲 1億回以上
  • 曲げ半径:30mm
  • 摺動速度:90回/分
  • 移動距離:500mm
  • カウント:1往復を1回とカウント
首振り屈曲 1千万回以上
  • 曲げ半径:30mm
  • 屈曲角度:±90°
  • 屈曲速度:50回/分
  • 荷重:2N
  • カウント:1往復を1回とカウント
  • 注1:試験条件・方法は当社独自の方法です。これらのデータは参考値であり、保証値ではありません。

使用環境

タイプ CG2-GI52-FRPU(2心) CG4-GI52-FRPU(4心)
使用温度範囲 -10 ~ 70 ℃
許容張力 980 N以下
許容曲げ半径 50 mm以上 60 mm以上

構造

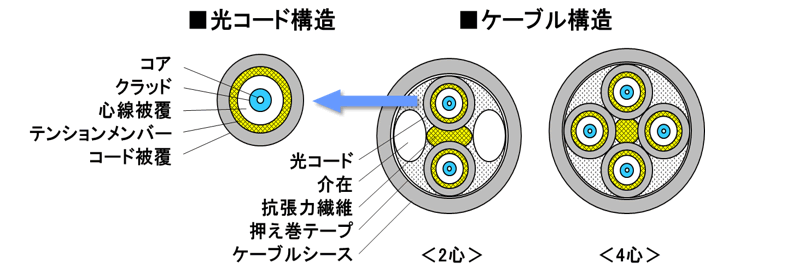

構造イメージ
