概要

2分岐型光カプラー

光カプラーは1つの入力光(信号)を2分岐に、あるいは2方向からの入力光(信号)を1方向に合流し出力させる光製品です。光ファイバーにはコア径が400µmの大口径なHPCFファイバーを使用しているので、高い光量が必要な用途に最適です。またファイバー分岐部にはOKI電線独自のメカニカル方式を採用しているため、機械的ストレスに強く、長期にわたって高い品質を維持します。

特長

  • ファイバー分岐部は一般的な溶融延伸方式ではなく、機械的に分岐結合させているため、温度変化や振動などの機械的ストレスに強く、またコード被覆にもファイバーを強靭に保護する高強度チューブを採用した高機能カプラーです。
  • 光ファイバーには通常のHPCF光ファイバーより口径の大きいコア径400µmファイバーを使用しているため、信号伝送や、ハイパワー光伝送の用途にもお使いいただけます。

用途

  • 屋外の厳しい環境で使われる固定型機器や設備など。
  • 沢山の光量を効率よく分岐、あるいは合成したい場合など。

仕様

項目 仕様
製品型番 CP-PCF412FC
コア径 400µm(石英ガラス)
クラッド径 430µm(フッ化アクリレート)
コード被覆外径 2.8mm(ナイロン樹脂、色:オレンジ)
伝送損失 ≦3.1dB(合流方向、λ=850nm)
≦5.6dB(分岐方向、λ=850nm)
開口数(NA) 0.37
適用波長 650~950nm
アイソレーション ≧30dB(λ=850nm)
許容曲げ半径 ≧47mm
使用温度範囲 −20~70°C
端末コネクタ FC型コネクタ
  • 上記の仕様、型番は一例です。他の形態につきましては別途お問い合わせ、ご相談ください。

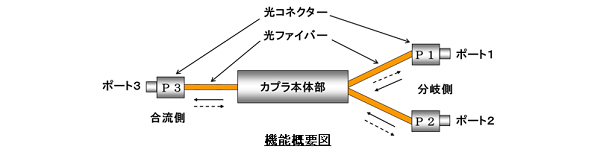

構造図
