マシンビジョン用インターフェースケーブル
CL-AKシリーズ
概要
- コネクタ内に電気信号を光信号に変換する高速回路基板を内蔵しており、信号伝送は光ファイバで行います。
- クロック85MHzのフルスピードで最大伝送距離40mを可能としました。
- 厳しい使用環境に対応した耐ノイズ性EFT／B試験レベル4（ピーク電圧2kV以上）をクリアしています。
- 可動耐耐久性に優れた光ケーブルにより、摺動屈曲1億回以上に対応しています。
- PoCL方式に対応しており、外付け電源は必要ありません。
ご使用の際は、事前にご確認の上、お買い求めください。
取扱説明書
品名
AK：ケーブルタイプ記号
SS：コネクタ組合せ記号：両端SDR（26ピン）
P：PoCL（non-PoCLのカメラ、フレームグラバではお使いいただけません）
仕様
| コンフィグレーション | ベース／ミディアム | |
|---|---|---|
| ケーブル | UL | UL758 Style 20276 |
| 定格温度／定格電圧 | 80°C／ 30V | |
| シース材質 | 耐油性PVC | |
| 色 | オレンジ | |
| 外径 | 標準 8.2mm | |
| 難燃性 | VW-1 | |
| 完成品 | PoCL対応 | 対応 |
| コネクタの種類 | SDR（26 ピン）（※1） | |
| コネクタ色 | 黒 | |
| 電源 | PoCLのみ対応 | |
| 消費電力 | 1.8 W | |
- ※1 MDRコネクタをご希望の場合は変換ケーブル（オプション）を接続して使用してください。
性能
| 伝送距離 | 最大 40m（20 ～ 85MHz） |
|---|---|
| 耐ノイズ性 | 2 kV（EFT／B 試験 レベル4）（※2） |
| 可動性能 （摺動屈曲） |
摺動屈曲：1億回以上（※3） 試験条件：曲げ半径：70 mm |
- ※2 EFT／B 試験：電気的ファストトランジェント／バーストイミュニティ試験JIS C61000-4.4 に基づく。
- ※3 試験条件・方法は当社独自のものです。これらデータは参考値であり保証値ではありません。
使用環境
| 適用部位 | 固定部および可動部 |
|---|---|
| 使用温度範囲 | -5 ～ 50°C |
| 最小曲げ半径 （推奨値）（※4） |
60 mm以上 |
- ※4 最小曲げ半径は、安定的にお使いいただくための推奨値です。

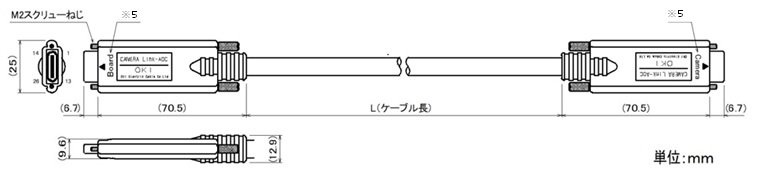

外観図
- ※5 本製品は、接続の方向指定がございます。コネクタに貼られたラベル表記（Board、Camera）に伴い接続してください。
オプション

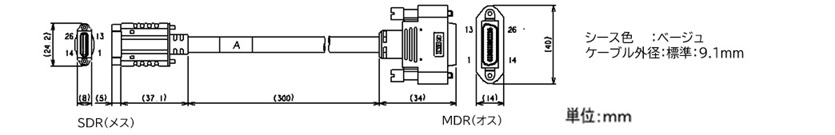

MDR-SDR変換ケーブル
- 品名
- CL-H-MS（SF）-P-003
本製品をMDRコネクタのカメラ、フレームグラバーに接続するための変換ケーブルです。
