マシンビジョン用インターフェースケーブル



ギガビット・イーサネットケーブル RoHS
UL758 Style 20276(80℃、30V)

概要

高屈曲Cat.5eLANケーブルの写真

産業用イーサネットやマシンビジョン用高速画像伝送に対応しているシールド付LANケーブルです。ギガビット・イーサネットに対応し、1Gbpsの高速伝送(1000BASE-T方式)が可能です。特殊ポリマーと特殊シールドを採用し、従来にない高屈曲性と耐ノイズ性を実現しました。
また、シールド付モジュラプラグ、スクリューロック機構付モジュラプラグ、IXコネクタ、M12 X-codedコネクタに対応したラインアップがあります。

特長

  • 柔軟性に富んでおり、きわめてしなやかです。
  • 屈曲性に優れた特殊ポリマー絶縁体と特殊編組シールドにより、高い屈曲性・摺動性を有しています。さらに捻回動作にも対応しています。
  • 特殊編組シールドにより、耐ノイズ性を高めています。
  • 環境対応製品です。RoHS指令に適合しています。

資料、相談、技術に関するお問い合わせ

用途

  • ロボット、FA機器などで屈曲性や摺動性が要求される用途での使用に適しています。
  • 耐油シースを採用しており、工場内などの耐環境用途としても使用できます。

品名

例 両端RJ45付きハーネスの場合

C5E(S-HFR)(K)-1

例 スクリューロック付きRJ45付きハーネスの場合

C5E(S-HFR)(K)-HSL-1

ケーブル長:1~40[m]
ケーブル単体をご希望の方は、こちらをご覧ください。ケーブル品名:OMNET-C5e KE-26AWG Flex

仕様

ケーブル UL UL758  Style  20276
定格温度/定格電圧 80°C/30V
シース材質 耐油性PVC
外径[mm] 標準6.8
難燃性 VW-1
完成品 コネクタの種類
(※1)
RJ45 モジュラプラグ/RJ45 スクリューロック付プラグ/RJ45 スクリューロック付アングルプラグ(下引出)/IX コネクタ/M12 X-codedコネクタ
コネクタの色
  • ※1 コネクタ(モジュラープラグ)は、ご指定により変更可能ですので、詳細はご相談ください。

性能

伝送距離[m] 最大40
規定周波数[MHz] 最大100
伝送速度[Gbps] 最大1
可動性能
(※2)
摺動屈曲 300万回以上 曲げ半径:50mm
首振り屈曲 30万回以上 曲げ半径:20mm
捻回 300万回以上 捻回角度:±180
  • ※2 試験条件・方法は当社独自の方法です。詳細は、ロボットケーブル評価方法をご参照ください。
    これらのデータは参考値であり、保証値ではありません。

資料、相談、技術に関するお問い合わせ

使用環境

適用部位 固定部および可動部
使用温度範囲 -10~60℃
最小曲げ半径
(推奨値)(※3)
固定時:30mm以上 可動時:50mm以上
  • ※3 最小曲げ半径は、安定的にお使いいただくための推奨値です。

概観図

概観図

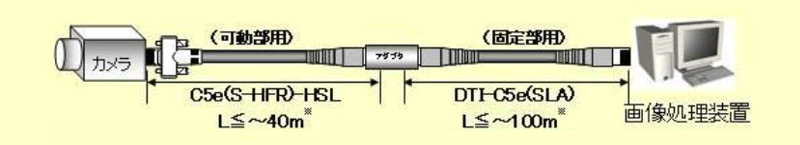

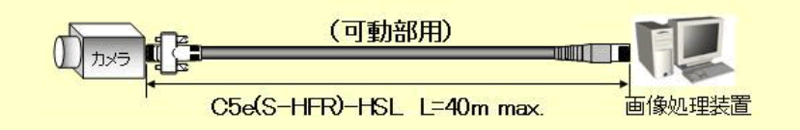

ハーネス使用例:40mを超えて使用する場合

直接接続

スイッチ使用

ケーブル延長

延長可能なケーブル長の組合せは下表の通りです。
延長用アダプタはエンハンスト・カテゴリ5適合品を使用してください。

可動部用C5e(S-HFR)-HSL(m) 固定部用DTI-C5e350(SLA)(m) 可動部用+固定部用総計(m)
40 0 40
30 27 57
20 50 70
10 75 85
8 80 88
6 85 91
4 90 94
2 95 97
0 100 100

詳細はお問い合わせください。
