マシンビジョン用インターフェースケーブル



CleanEye® カメラリンクケーブル フル ミディアム ベース 固定部 可動部 長距離 RoHS

概要

  • 専用ケーブルに「CleanEye® ユニット」を付加し、85MHzで業界規格の2倍となる最大20m まで伝送可能としました。
  • フルコンフィグレーション対応品とベース/ミディアムコンフィグレーション対応品があり、それぞれPoCLタイプとnon-PoCLタイプがあります。
  • 従来のようにリピータユニットを配線中間に配置せず、フレームグラバー側に配置しました。
  • 20m/85MHzの伝送においても非常にきれいなアイパターンを形成し、高品質な伝送が可能です。

CleanEye® カメラリンクケーブルの写真

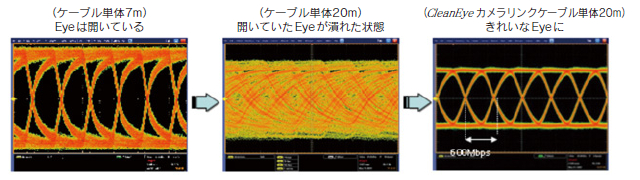

アイパターンの様子

品名

フル対応(固定用):CL -HC - ② -P*EXF - ③ ベース/ミディアム対応品(固定/可動用):CL -KS - ② -P*EX - ③

②:コネクタ組合せ記号
③:ケーブル長記号(※1)
コネクタ組み合わせ記号、ケーブル長記号についてはCleanEye®カメラリンク_ラインアップ表 [144KB]PDFをご参照ください。

*:non-PoCL の場合は無記入

  • ※1 PoCL の場合は、電源の制約からケーブル長を20m以下にする必要があります。
    (ご注意)フル対応品は可動用には対応しておりませんのでご注意ください。

資料、相談、技術に関するお問い合わせ

仕様

タイプ フル対応品 ベース/ミディアム対応品
PoCL タイプ non-PoCL タイプ PoCL タイプ non-PoCL タイプ
ケーブル UL
(定格)
UL758  Style  20276(80°C/30V) UL758  Style  20276(80°C/30V)
シース
材質
PVC PVC
ベージュ
外径
mm
標準8.5 標準9.0
難燃性 VW-1 VW-1
CleanEye®
ユニット
(※2)
質量
g
約270 約250
消費
電力
W
1.0(typ.) 0.5(typ.)
シルバー
外形
寸法
mm
57(W)×18(H)×68(D)
※突起部を除く
57(W)×18(H)×71(D)
※突起部を除く
完成品 PoCL 対応 非対応 対応 非対応
コネクタの
種類
MDR またはSDR(26ピン)
<コネクタ寸法はこちら>
MDR またはSDR(26ピン)
<コネクタ寸法はこちら>
コネクタの色
  • ※2 ® ユニット単体での販売はいたしておりません。また、他のカメラリンクケーブルを組合わせての使用はできません。

性能

タイプ フル対応品 ベース/ミディアム対応品
伝送距離 最大20m (at 85MHz) 最大20m (at 85MHz)
可動性能 非対応 摺動屈曲:300 万回以上(※3)
曲げ半径:100 mm
摺動速度:70 回/分
摺動距離:300 mm
  • ※3 試験条件・方法は当社独自のものです。
    またこれらのデータは参考値であり保証値ではありません。

使用環境

タイプ フル対応品 ベース/ミディアム対応品
適用部位 固定部 固定部および可動部
使用温度範囲 -5 ~ 45°C -5 ~ 45°C
湿度 20 ~ 80%(結露のないこと) 20 ~ 80%(結露のないこと)
最小曲げ半径
(推奨値)(※4)
40 mm以上 固定時:40 mm以上
可動時:100 mm以上
  • ※4 最小曲げ半径は、安定的にお使いいただくための推奨値です。

概観図・接続例

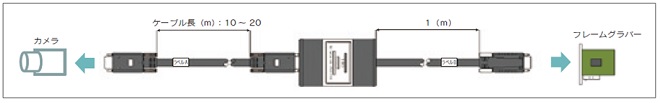

ベース/PoCL の場合

製品概観

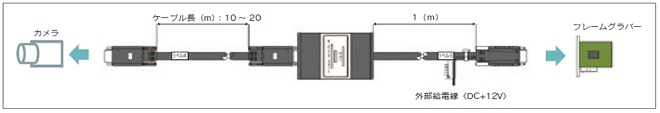

ベース/non-PoCL の場合

製品概観

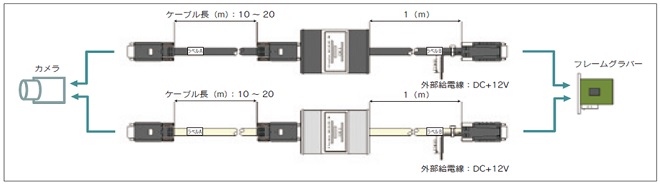

フル/non-PoCL の場合

製品概観

  • ミディアムコンフィグレーションではベースコンフィグレーション対応品を2並列、フルコンフィグレーションではベース対応品とフル対応品の2並列接続となります。
  • PoCLの場合には、外部給電線はありません。
