マシンビジョン用インターフェースケーブル
CoaXPressVer.1.0 CXP6シリーズ
概要
- 速度6.25Gbps／レーンに対応。4レーン接続で最大25Gbpsの高速伝送に対応。
- 用途に応じて選べる固定配線用と可動配線用のそれぞれに伝送距離によって選べる標準タイプと細径タイプの全8品種をラインアップ。
- コネクタはBNC、DINに対応。
- 可動耐久性：摺動1000万回以上（性能表参照）
品名
CXP6 - ① - ② - ③ - ④
- ①：心数
- 1心：1C 4心：4C
- ②：ケーブルタイプ記号
- 固定配線用細径：S 固定標準：H 可動細径：KS 可動配線用標準：KH
- ③：コネクタ組合せ記号
- 両端BNC：BSBS BNC／DIN：BSDS 両端DIN：DSDS
- ④：ケーブル長
- 記号例 0.5m：005 1m：010 10m：100
仕様
ケ | ブ ル |
①心数 | 1心 | 4心 | ||||||
|---|---|---|---|---|---|---|---|---|---|
②ケーブルタイプ（※1） |
固定配線用 | 可動配線用 | 固定配線用 | 可動配線用 | |||||
| 細径（S） | 標準（H） | 細径（KS） | 標準（KH） | 細径（S） | 標準（H） | 細径（KS） | 標準（KH） | ||
| UL758 Style No | 10043 | 20276 | |||||||
| 定格温度／電圧 | 80°C／30V | ||||||||
| シース素材 | 耐熱PVC | ||||||||
| 色 | ベージュ | 黒 | ベージュ | 黒 | |||||
| 外径（標準） | 2.6mm | 3.9mm | 2.6mm | 4.6mm | 6.5mm | 9.2mm | 6.5mm | 11.4mm | |
| 完成品 | コネクタの種類 | BNCまたはDIN |
|||||||
- ※1 （）内は、ケーブルタイプを示します。

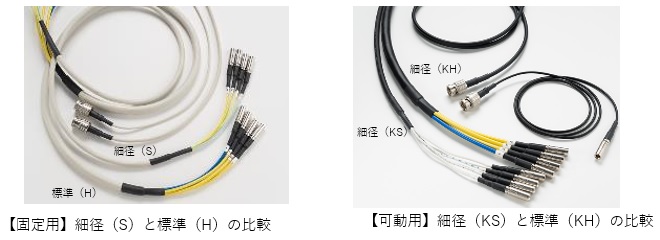

標準タイプと細径タイプの比較
性能
| ①心数 | 1心 | 4心 | ||||||
|---|---|---|---|---|---|---|---|---|
②ケーブルタイプ |
固定配線用 | 可動配線用 | 固定配線用 | 可動配線用 | ||||
| 細径（S） | 標準（H） | 細径（KS） | 標準（KH） | 細径（S） | 標準（H） | 細径（KS） | 標準（KH） | |
| 伝送クラス | CXP-6 | |||||||
| 伝送速度 | 6.25Gbps／レーン | 最大25Gbps／レーン | ||||||
| 伝送距離（最大） | 5m | 15m | 5m | 15m | 5m | 15m | 5m | 15m |
可動性能（※2） |
― |
摺動屈曲：1000万回以上 （曲げ半径50mm） |
― |
摺動屈曲：1000万回以上 （曲げ半径KS 50mm KH 100mm） |
||||
- ※2 試験条件、方法は当社独自のものです。これらのデータは参考値であり保証値ではありません。
使用環境
| ①心数 | 1心 | 4心 | ||||||
|---|---|---|---|---|---|---|---|---|
②ケーブルタイプ |
固定配線用 | 可動配線用 | 固定配線用 | 可動配線用 | ||||
| 細径（S） | 標準（H） | 細径（KS） | 標準（KH） | 細径（S） | 標準（H） | 細径（KS） | 標準（KH） | |
| 使用温度範囲 | -10～60°C | |||||||
| 適用部分 | 固定部 | 固定部および可動部 | 固定部 | 固定部および可動部 | ||||
| 最小曲げ半径 （推奨値）（※3） |
15mm | 20mm | 15mm | 20mm | 30mm | 40mm | 30mm | 50mm |
- ※3 最小曲げ半径は、安定的にお使いいただくための参考値です。
概観図

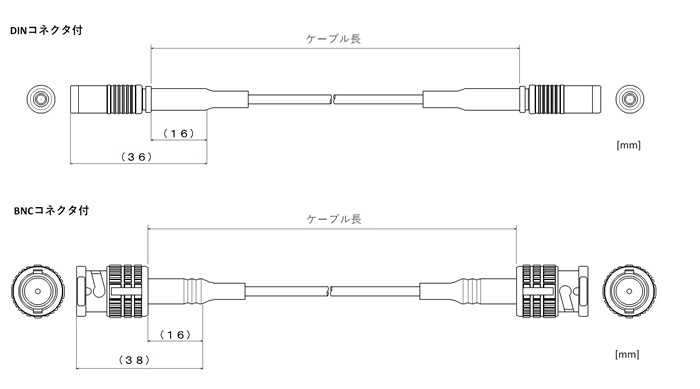

1心タイプの場合

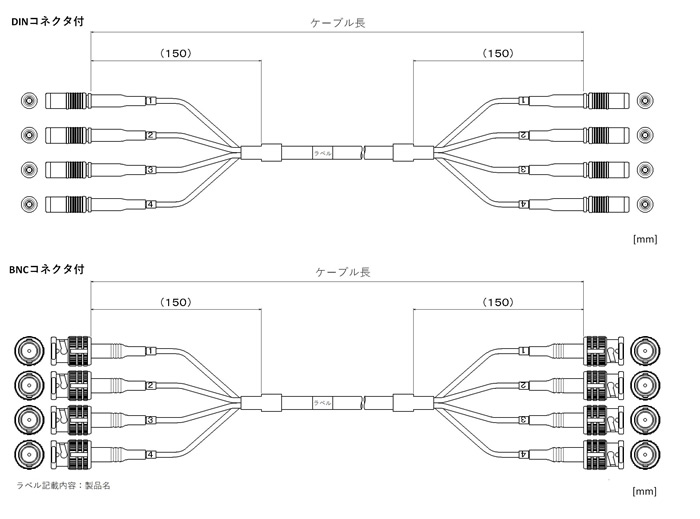

4心タイプの場合
※は、日本インダストリアルイメージング協会の登録商標です。
