マシンビジョン用インターフェースケーブル



カメラリンクケーブル

カメラリンクインターフェースに対応したケーブルです。
標準、細径、細径高摺動、電源サプライ型、低スキュー高摺動、CleanEye® カメラリンクケーブルなど、豊富なラインアップを取り揃えています。

セレクションガイド

  • 画像内の ボタンをクリックすると詳細へリンクします。

CL-STH(極細径) CL-H(標準) CleanEyeカメラリンクケーブル(低スキュー延長) CL-KH(標準・高摺動) CL-S(細径) CL-K(高摺動) CL-KS(低スキュー高摺動) CleanEyeカメラリンクケーブル(低スキュー高摺動) CL-AK(アクティブ光) CL-TK(超高摺動) CL-LS(PoCL-Lite) CL-LK(高摺動PoCL-Lite)

  • 最大伝送距離は目安です。お使いになられるカメラ・フレームグラバーによって異なります。
  • 画像内の ボタンをクリックすると詳細へリンクします。

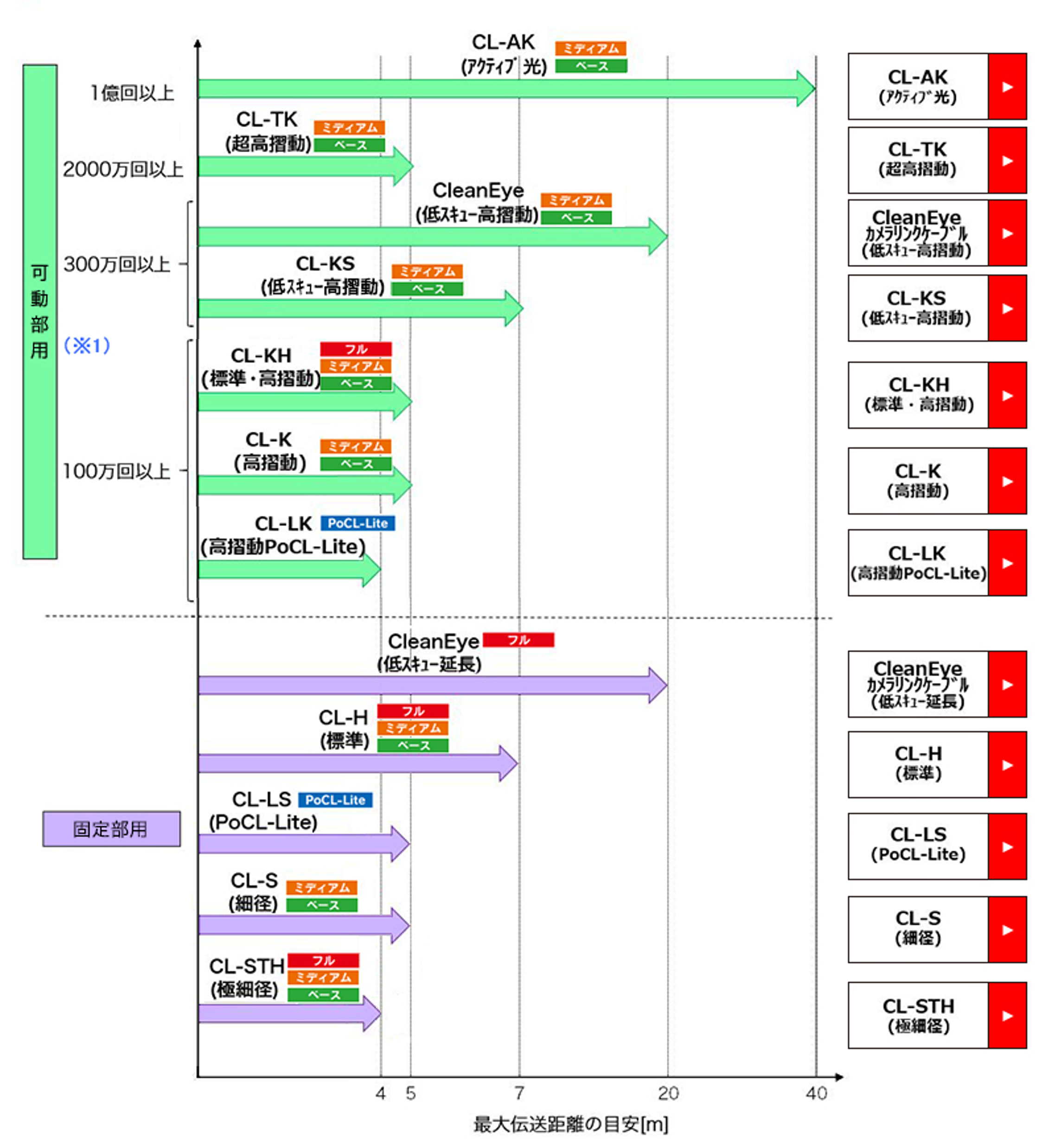

CL-AK(アクティブ光) CL-TK(超高摺動) CleanEyeカメラリンクケーブル(低スキュー高摺動) CL-KS(低スキュー高摺動) CL-KH(標準・高摺動) CL-K(高摺動) CL-LK(高摺動PoCL-Lite) CleanEyeカメラリンクケーブル(低スキュー高摺動) CL-H(標準) CL-LS(PoCL-Lite) CL-S(細径) CL-STH(極細径)

  • ※1 可動部用は固定部用でも使用可能です。
  • 最大伝送距離は目安です。お使いになられるカメラ・フレームグラバーによって異なります。
固定部配線用
CL-Hシリーズ  フル ミディアム ベース 固定部 RoHS

CL-Hシリーズの写真

固定部用の標準品です。
フルコンフィグレーションからベースコンフィグレーションまで幅広くお使いいただけます。

CL-Sシリーズ  ミディアム ベース 固定部 RoHS

CL-Sシリーズの写真

固定部用標準品の細径タイプです。
ミディアムコンフィグレーション、ベースコンフィグレーションでお使いいただけます。

CL-STHシリーズ  フル ミディアム ベース 固定部 RoHS

CL-STHシリーズの写真

当社従来品より断面積比で約1/3となる細径化を実現したカメラリンクケーブルです。

可動部配線用
CL-TKシリーズ  ミディアム ベース 固定部 可動部 RoHS

CL-TKシリーズの写真

摺動屈曲2000万回以上に対応した可動部用ケーブルです。
ミディアムコンフィグレーション、ベースコンフィグレーションでお使いいただけます。

CL-KHシリーズ  フル ミディアム ベース 固定部 可動部 RoHS

CL-KHシリーズの写真

可動部に対応しています。
フルコンフィグレーションからベースコンフィグレーションまで幅広くお使いいただけます。

CL-Kシリーズ  ミディアム ベース 固定部 可動部 RoHS

CL-KHシリーズの写真

可動部に対応しています。
ミディアムコンフィグレーション、ベースコンフィグレーションでお使いいただけます。

CL-KSシリーズ  ミディアム ベース 固定部 可動部 RoHS

CL-KHシリーズの写真

低スキューのため、高速・長距離の伝送が可能です。
可動部に対応しています。
ミディアムコンフィグレーション、ベースコンフィグレーションでお使いいただけます。

長距離対応品
CL-AKシリーズ ミディアム ベース 固定部 可動部 長距離 耐ノイズ RoHS

CameraLinkアクティブ光ケーブルの写真

コネクタ内に電気信号を光信号に変換する高速回路基板を内蔵しており、信号伝送は光ファイバで行います。
クロック85MHzのフルスピードで最大伝送距離40mを可能としました。

CleanEye® カメラリンクケーブル  フル ミディアム ベース 固定部 可動部 長距離 RoHS

CleanEyeカメラリンクケーブルの写真

専用ケーブルに「CleanEye® ユニット」を付加し、85MHzで業界規格の2倍となる最大20m まで伝送可能としました。

PoCL-Lite対応品
CL-LSシリーズ  PoCL-Lite 固定部 RoHS

CL-LKシリーズ

PoCL-Lite規格対応のケーブルです。
小型な14ピンSDRコネクタが採用されており、超小型カメラ(Cubic 22㎜)との接続に最適です。

CL-LKシリーズ  PoCL-Lite 固定部 可動部 RoHS

CL-LKシリーズ

PoCL-Lite 規格対応の可動用ケーブルです。
コネクタは、小型な14ピンSDRコネクタが採用されており、超小型カメラ(Cubic 22㎜)との接続に最適です。
