高摺動1394.bケーブル

概要

特長

• ケーブルベア内への敷設など摺動用途に最適です。
• 独自の導体構造、ケーブル材質・構造により高い摺動性能を実現しました。
• 環境対応製品です。RoHS指令に適合しています。

用途

• 生産設備などのケーブルベア内での使用に適しています。
• ロボット用カメラとの接続などの可動部での使用に適しています。

品名

①：ケーブル長記号（0.5m間隔で4.5mまで）
（例）1m：010　4.5m：045

• ※ 4.5mを超えるケーブル長につきましては、別途ご相談ください。

仕様

ケーブル	UL	UL758  Style  20276
	定格温度／定格電圧	80°C／ 30V
	シース材質	耐熱 PVC
	色	黒
	外径	標準 7.5mm
	難燃性	VW-1
	ケーブル長	0.5 ～ 4.5m （0.5m 間隔）
完成品	コネクタの種類	スクリューロック付き 9ピン（ベータタイプ）
	コネクタの色	黒

性能

伝送距離 および 伝送速度	800Mbps 時 4.5m 以下
可動性能	摺動屈曲：300 万回以上（※1） 曲げ半径：30 mm 速度：80 回／分 摺動距離：300 mm

• ※1　試験条件・方法は当社独自のものです。またこれらのデータは参考値であり保証値ではありません。

使用環境

適用部位	固定部および可動部
使用温度範囲	-5 ～ 45°C
最小曲げ半径 （推奨値）（※2）	30mm 以上

• ※2　最小曲げ半径は、安定的にお使いいただくための推奨値です。

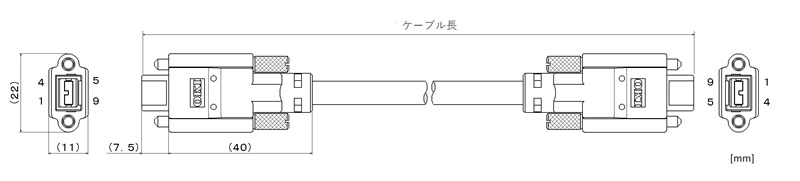

概観図

---
