機器用電線
3アンペア用オキフレックス
UL758 Style 2651（105°C、300V）
特長
- 通常品種より太い導体（AWG24）を使用しております。
- この製品は環境対応製品です。RoHS指令に適合しています。
用途
- 自動販売機や比較的大きな電流でドライブする駆動系回路などの配線に最適です。ブリッジ形、スダレ形の2タイプがあります。

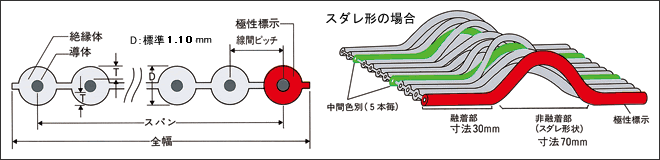

形状
特性
| 導体抵抗 Ω／km（20°C） | 89.4以下 | 特性インピーダンス（※1）Ω | 標準90 |
|---|---|---|---|
| 絶縁抵抗 MΩ-km（20°C） | 100以上 | 伝搬遅延時間（※1）ns／m | 標準5.1 |
| 耐電圧 Vrms／min | 2000 | 近端クロストーク（※1）％ | 標準3.6 |
| 静電容量（※1）pF／m | 標準56 | 難燃特性 | VW-1 |
- ※ 測定法はGSGモードによるものです。
品名・心線の配色
| FLEX-B （ ）-7／0.2 2651 | 赤サイドマーク他はすべて灰 |
|---|---|
| FLEX-S （ ）-7／0.2 7030 2651 | 赤-灰-灰-灰-緑-灰・・・1番心線=赤、5n番心線＝緑、その他＝灰 |
- ※ （ ）内は下記品種構成表による心数を記入してください。
- ※ 印字品も対応可能です。
品種構成表
| 心数 | 導体 （本体／mm） |
絶縁体 | スパン mm | 全幅 mm | 線間ピッチ mm | 在庫販売 | |
|---|---|---|---|---|---|---|---|
| B | S | ||||||
| 16 | AWG24 （7／0.2） |
軟質塩化 ビニル |
23.85 | 25.44 | 1.59 | ○ | |
| 20 | 30.21 | 31.80 | ○ | ||||
| 26 | 39.75 | 41.34 | ○ | ||||
| 34 | 52.47 | 54.06 | ○ | ||||
| 40 | 62.01 | 63.60 | ○ | ||||
| 50 | 77.91 | 79.50 | ○ | ||||
- 販売長は61m／1リールです。
- ○：在庫販売品です（在庫状況は一定ではなく常時変動しますので、ご用命の際はご確認ください）
