機器用電線
高密度（0.635mmピッチ）エコ・オキフレックス
UL758 Style 2734（80℃、30V）
地球環境にやさしいノンハロゲン絶縁タイプの「エコ・オキフレックス」です。機器の小型化に対応した高密度タイプです。
特長
- 当社独自技術により、絶縁材に非PVCノンハロゲン樹脂を採用しながらも、柔軟性や電気的特性については従来品と同等です。
- この製品は環境対応製品です。RoHS指令に適合しています。
- 機器の小型化要求に対応するため、導体にAWG30（7／0.1mm）のスズメッキ銅線を使用し、従来の1.27mmピッチフラットケーブルをハーフピッチ（0.635mm）にしたものです。
- 高密度IDCコネクタ（1.27mmピッチ）と容易に圧接結線でき、マウントスペースの狭小化、多結線が可能となります。
用途
コンピューター、周辺機器、通信機器、事務機器などをはじめとする内部固定配線に最適です。

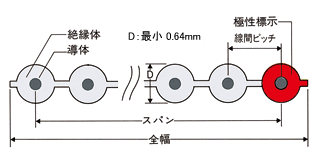

形状
特性
| 導体抵抗 Ω／km（20℃） | 358以下 | 特性インピーダンスΩ | 標準76 |
|---|---|---|---|
| 絶縁抵抗 MΩ-km（20℃） | 1以上 | 伝搬遅延時間ns／m | 標準5.0 |
| 耐電圧 Vrms／min | 1500 | 近端クロストーク% | 標準4.0 |
| 静電容量pF／m | 標準80 |
品名・種別・心線の配色
| 品名 | タイプ | 心線の配色 |
|---|---|---|
| FLEX-BN （ ）-7／0.1 2734 | ブリッジ形 | 赤-灰-灰-灰-緑-灰・・・ 1番心線＝赤、5n番心線=緑、その他＝灰 |
品種構成表
| 心数 | 導体（本／mm） | 絶縁体 | スパン mm | 全幅 mm | 線間ピッチ mm |
|---|---|---|---|---|---|
| 20 | AWG30 （7／0.1） |
難燃ポリオレフィン | 12.1 | 12.7 | 0.635 |
| 24 | 14.6 | 15.2 | |||
| 30 | 18.4 | 19.1 | |||
| 40 | 24.8 | 25.4 | |||
| 50 | 31.1 | 31.8 | |||
| 60 | 37.5 | 38.1 | |||
| 80 | 50.2 | 50.8 | |||
| 100 | 62.9 | 63.5 |
- 販売長は61m／1リールです。
- 本品種は受注生産品です。
- 製品・技術に関してのお問い合わせ
