機器用電線
エコ・オキフレックス
UL758 Style 4539（105℃、300V）
地球環境にやさしいノンハロゲン絶縁タイプの「エコ・オキフレックス」です。定格はPVCタイプと同じ105℃に対応しており、PVCタイプからエコタイプへの移行が簡単です。
特長
- 当社独自技術により、絶縁材に非PVCノンハロゲン樹脂を採用しながらも、柔軟性や電気的特性については従来品と同等です。
- この製品は環境対応製品です。RoHS指令に適合しています。
- 難燃性がPVCタイプと同じ105℃に対応しています。
用途
コンピューター、周辺機器、通信機器、事務機器などをはじめとする内部固定配線に最適です。

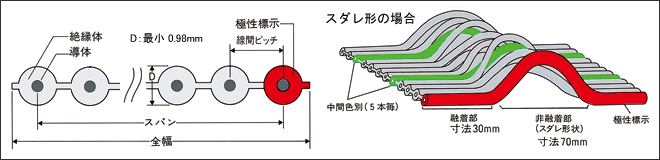

形状
特性
| 導体抵抗 Okm（20℃） | 222以下 | 特性インピーダンス（※1）Ω | 標準100 |
|---|---|---|---|
| 絶縁抵抗 MO-km（20℃） | 100以上 | 伝搬遅延時間（※1）ns／m | 標準5.0 |
| 耐電圧 Vrms／min | 2000 | 近端クロストーク（※1）% | 標準5.0 |
| 静電容量（※1）pF／m | 標準51 | 難燃特性 | VW-1 |
- ※1 被測定心線はGSGモードによるものです。
品名・種別・心線の配色
| 品名 | タイプ | 心線の配色 |
|---|---|---|
| FLEX-BN （ ）-7／0.127 4539P | ブリッジ形 | 赤-灰-灰-灰-緑・・・ 1番心線＝赤、5n番心線=緑、その他＝灰 |
| FLEX-SN （ ）-7／0.127 7030 4539P | スダレ形 | 赤-灰-灰-灰-緑・・・ 1番心線＝赤、5n番心線＝緑、その他＝灰 |
- ※ 上記品名の（ ）内は品種構成表による心数を記入してください。
- ※ 7030は非融着部70mm、融着部30mmを表します。
品種構成表
| 心数 | 導体 （本／mm） |
絶縁体 | スパン mm | 全幅 mm | 線間ピッチ mm |
|---|---|---|---|---|---|
| 10 | AWG28 （7／0.127） |
難燃ポリオレフィン | 11.43 | 12.7 | 1.27 |
| 14 | 16.51 | 17.8 | |||
| 16 | 19.05 | 20.3 | |||
| 20 | 24.13 | 25.4 | |||
| 24 | 29.21 | 30.5 | |||
| 26 | 31.75 | 33.0 | |||
| 30 | 36.83 | 38.1 | |||
| 34 | 41.91 | 43.2 | |||
| 40 | 49.53 | 50.8 | |||
| 50 | 62.23 | 63.5 | |||
| 60 | 74.93 | 76.2 | |||
| 64 | 80.01 | 81.3 |
- 販売長は61m／1リールです。
- 本品種は受注生産品です。
