機器用電線
シース付オキフレックス
UL758 Style 20266（80°C、150V）

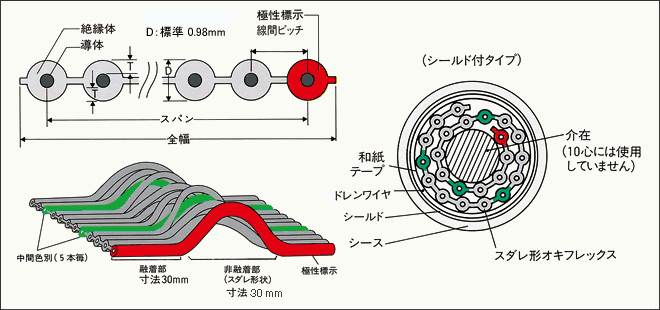

特長
- スダレ形オキフレックスを丸めて、PVC外被を覆わせてありますので機器間はもちろん、煩雑な筐体内の配線にも最適です。シールド付もあります。
- この製品は環境対応製品です。RoHS指令に適合しています。
用途
コンピューター、周辺機器、通信機器、事務機器などをはじめとする機器間および内部固定配線に最適です。
形状
特性
| シールド | シールド | ||||
|---|---|---|---|---|---|
| 無し | 有り | 無し | 有り | ||
| 導体抵抗 Ω／km（20°C） | 222以下 | 222以下 | 特性インピーダンス（※1） Ω | 標準97 | 標準80 |
| 絶縁抵抗 MΩ-km（20°C） | 10以上 | 5以上 | 伝搬遅延時間（※1） ns／m | 標準5.2 | 標準5.5 |
| 耐電圧 Vrms／min | 1500 | 1500 | 近端クロストーク（※1） ％ | 標準4.0 | 標準2.9 |
| 静電容量（※1） pF／m | 標準60 | 標準77 | 難燃特性 | VW-1 | VW-1 |
- ※1 測定法はGSGモードによるものです。
品名・心線の配色
| FLEX-S（1）-7／0.127 3030-（2）（20266） SB | 赤-灰-灰-灰-緑-灰・・・1番心線=赤、5n番心線=緑、その他=灰 |
|---|
- ※ （1）内は下記品種構成品表による心数、（2）内はシールドの有無記号（V：シールド無し／SV：シールド有り）をご記入ください。
- ※ 3030は非融着部30mm、融着部30mmを表します。
- ※ SBはシース色記号を表します（ワームグレー）。
品種構成表
| 心数 | 導体 （本／mm） |
絶縁体 | スパン mm |
全幅 mm |
線間 ピッチ mm |
シース 外径 （シールド付） mm |
シース色 | 在庫 販売 |
|
|---|---|---|---|---|---|---|---|---|---|
| V | SV | ||||||||
| 10 | AWG28 （7／0.127） |
軟質塩化 ビニル |
11.43 | 12.7 | 1.27 | 6.6 | ワーム グレー （色記号：SB） |
○ | ○ |
| 16 | 19.05 | 20.3 | 8.8 | ○ | ○ | ||||
| 20 | 24.13 | 25.4 | 9.7 | ○ | ○ | ||||
| 26 | 31.75 | 33.0 | 11.0 | ○ | ○ | ||||
| 30 | 36.83 | 38.1 | 11.0 | ○ | ○ | ||||
| 34 | 41.91 | 43.2 | 12.8 | ○ | ○ | ||||
| 36 | 44.45 | 45.7 | 12.4 | ||||||
| 40 | 49.53 | 50.8 | 13.0 | ○ | ○ | ||||
| 50 | 62.23 | 63.5 | 15.2 | ○ | ○ | ||||
| 60 | 74.93 | 76.2 | 17.0 | ○ | ○ | ||||
| 64 | 80.01 | 81.3 | 17.5 | ○ | |||||
- 販売長は100mです。
- ○：在庫販売品です（在庫状況は一定ではなく常時変動しますので、ご用命の際はご確認ください）
